Серия
TeSys
Наименование продукта
TeSys LRF
Краткое название устройства
LR9F
Тип продукта

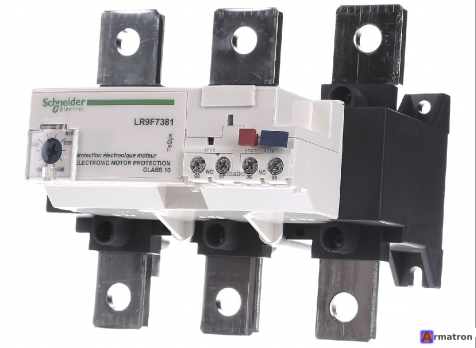

Электронное тепловое реле защиты от перегрузки
Область применения
Защита двигателя
Совместимость продукта
LC1F800
LC1F400...LC1F630
Тип сети
Переменный ток
класс тепловой перегрузки
Класс 10 в соответствии с IEC 60947-4
Диапазон уставок тепловой защиты
380…630 А
функция сигнализации
Индикатор предупредительного сигнала
Дополнительные характеристики
Частота сети
50/60 Гц
Монтажная опора
Прямо на контакторе
Монтаж на панель
уставка срабатывания
1,12 +/- 0,06 In срабатывание в соответствии с IEC 60947-4-1
выдерживаемая импульсная помеха
4 кВ в соответствии с МЭК 61000-4-5
Тип контактов
1 Н.О. + 1 Н.З.
[Ith] условный тепловой ток на открытом воздухе
5 А для Цепь управления
[Ue] номинальное рабочее напряжение
1000 В Переменный ток 50/60 Гц для Силовая цепь в соответствии с VDE 0110 группа C
[Ui] номинальное напряжение изоляции
Силовая цепь: 1000 В Переменный ток в соответствии с IEC 60947-4
[Up] номинальное импульсное выдерживаемое на
8 кВ в соответствии с IEC 60947-1
Чувствительность к обрыву фазы
Срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1
сброс
Ручной сброс
тип управления
Шкала Белый регулировка тока полной нагрузки
Тестовая кнопка Красный
Кнопка Красный сброс
Кнопка останов
Индикатор наличия напряжения
Индикатор срабатывания
Температурная компенсация
-20…70 °C
потребляемый ток
<= 5 мА холостой ход
switching capacity for alarm
0...150 мА
maximum voltage drop
<2,5 В замкнутое состояние
соединения – клеммы
Цепь управления: винтовой зажим 1 кабель 0,75…2,5 мм² - жесткость кабеля: гибкий - С кабельным наконечником
Цепь управления: винтовой зажим 1 кабель 0,75…2,5 мм² - жесткость кабеля: жесткий кабель
Цепь управления: винтовой зажим 1 кабель 0,75…4 мм² - жесткость кабеля: гибкий - Без наконечника
Цепь управления: винтовой зажим 2 кабель 1…1,5 мм² - жесткость кабеля: гибкий - С кабельным наконечником
Цепь управления: винтовой зажим 2 кабель 1…2,5 мм² - жесткость кабеля: гибкий - Без наконечника
Цепь управления: винтовой зажим 2 кабель 1 мм² - жесткость кабеля: жесткий кабель
Силовая цепь: клеммы с кольцевыми наконечниками M12
Момент затяжки
Цепь управления: 1.2 N.m в винтовой зажим
Силовая цепь: 58 N.m в винтовой зажим
Высота
228,8 мм
Ширина
193 мм
Глубина
127,6 мм
Вес нетто
4,16 кг
Условия эксплуатации
Стандарты
VDE 0660
IEC 60255-17
IEC 60255-8
EN 60947-4-1
IEC 60947-4-1
Сертификаты
CSA
UL
защитное исполнение
TH
Степень защиты IP
IP20 в соответствии с МЭК 60529
рабочая температура окружающей среды
-20…55 °C в соответствии с IEC 60255-8
Температура окружающей среды при хранении
-40…85 °C
Рабочая высота
<= 2000 м без ухудшения рабочих характеристик
Огнестойкость
850 °C в соответствии с IEC 60695-2-1
Механическая стойкость
Удары: 13 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7
Вибрации 5...300 Hz: 2 Gn в соответствии с IEC 60068-2-6
электрическая прочность изоляции
6 кВ 50 Гц в соответствии с IEC 255-5
Электромагнитная совместимость
Стойкость к электростатическому разряду: 6 кВ при косвенном контакте в соответствии с МЭК 61000-4-2
Стойкость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2
Испытание на стойкость к радиочастотным помехам: 10 В/м в соответствии с МЭК 61000-4-3
Тест на стойкость к коммутационным помехам: 2 кВ в соответствии с МЭК 61000-4-4
