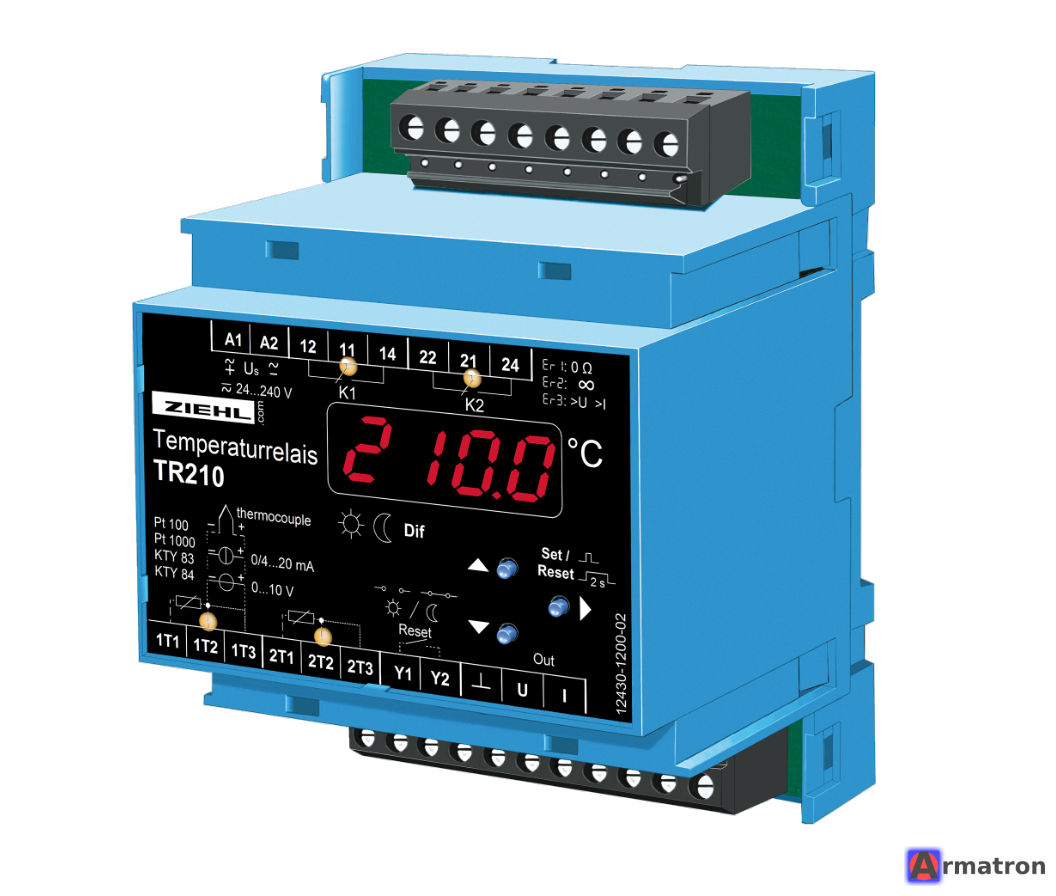

Температурное реле TR210 T224071 Ziehl

Температурное реле Ziehl TR210 (артикул T224071) — это цифровое многофункциональное устройство для контроля температуры, выпускаемое немецкой компанией Ziehl Industrie-elektronik.

Ниже приведен подробный обзор характеристик, функций и областей применения этого прибора.

1. Основное назначение

TR210 предназначено для контроля температуры в различных промышленных установках. Оно измеряет температуру с помощью датчиков и при достижении заданных пороговых значений переключает встроенные реле (например, для отключения оборудования или включения сигнализации).

2. Технические характеристики (модель T224071)

• Тип датчиков: В основном используется с датчиками Pt 100 (2- или 3-проводная схема).
• Диапазон измерения: Обычно от -199 до +800 °C
• Напряжение питания: Универсальный блок питания. Для модели T224071 это обычно AC/DC 24–240 В, что делает его очень универсальным
• Выходы: 2 выхода
  • Реле 1: обычно для аварийного отключения (Trip).
  • Реле 2: для предупредительной сигнализации (Alarm) или управления вентилятором.
• Дисплей: 3-значный светодиодный (LED) дисплей красного цвета для отображения текущей температуры и параметров настройки.
• Корпус: ширина 35 мм, установка на стандартную DIN-рейку 35 мм.

3. Функциональные возможности

• Настройка пороговых значений: Можно независимо настроить два пороговых значения срабатывания (гистерезис, задержка включения/выключения).
• Режимы работы:
  • Мониторинг превышения температуры (Over-temperature).
  • Мониторинг понижения температуры (Under-temperature).
• Память ошибок: Возможность сохранения состояния «авария» до ручного сброса (функция Latch).
• Контроль датчика: Устройство определяет обрыв провода или короткое замыкание датчика.

4. Применение

• Защита электродвигателей: Мониторинг температуры обмоток или подшипников.
• Трансформаторы: Защита от перегрева масла или сухих обмоток.
• Промышленные печи и котлы: Контроль рабочих температур.
• Системы отопления, вентиляции и кондиционирования (HVAC): Управление вентиляторами охлаждения.

5. Схема подключения (типовая)

• Питание (A1, A2): Подключается источник питания 24-240В.
• Датчик (1, 2, 3): Подключение Pt 100.
• Реле 1 (11, 12, 14): Силовая или сигнальная цепь.
• Реле 2 (21, 22, 24): Сигнализация.

Преимущества модели Ziehl TR210:

1. Надежность: Немецкое качество сборки, высокая точность.
2. Универсальность: Один прибор подходит для широкого диапазона напряжений и температур.
3. Простота программирования: Настройка осуществляется тремя кнопками на передней панели.

Статус модели:
Серия TR210 проверена временем, но в новых проектах Ziehl иногда предлагает обновленные версии (например, серию TR250 или TR600, если требуется больше каналов). Однако модель T224071 по-прежнему широко доступна в качестве запасной части.
