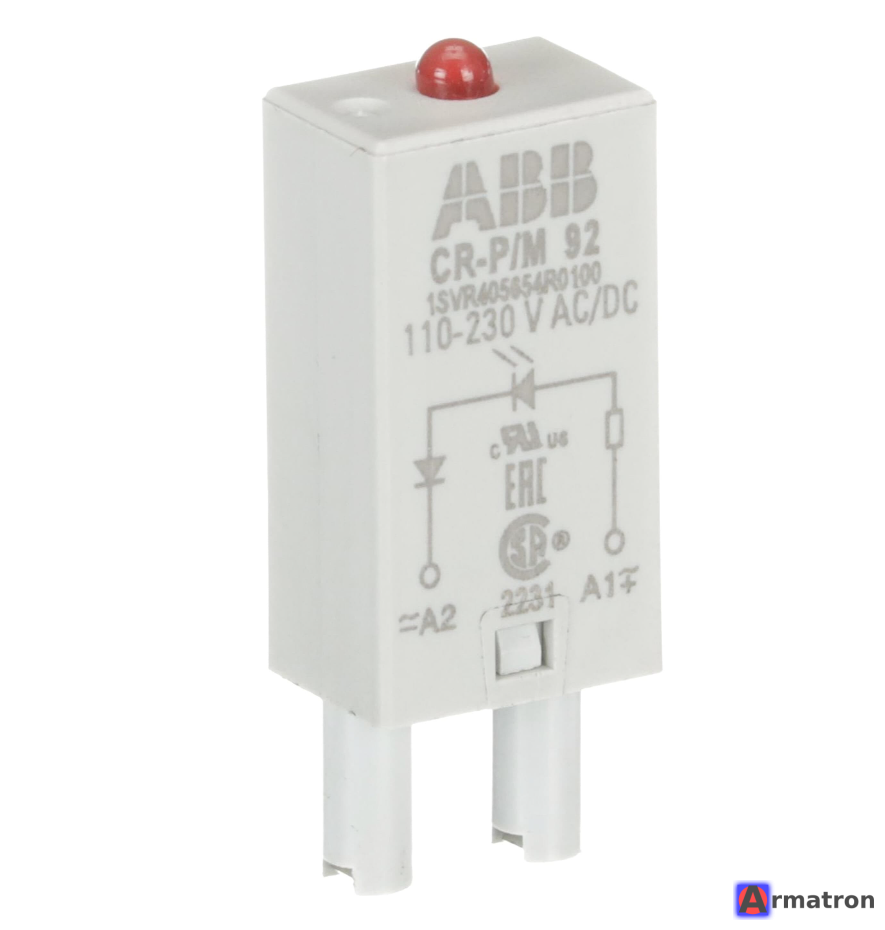

Это технические характеристики и описание вставного функционального модуля (светодиода) производства ABB.
Основные характеристики:
- Тип: CR-P/M-92
- Артикул (Order Code): 1SVR405654R0100
- Функция: Светодиодная индикация состояния (красный цвет)
- Номинальное напряжение питания: 110–230 В AC/DC (переменный или постоянный ток)
- Серия: Используется с интерфейсными реле серий CR-P (печатные/PCB) и CR-M (миниатюрные).
Описание и назначение:
Этот модуль представляет собой небольшой аксессуар, который вставляется непосредственно в розетку (колодку) реле.
- Индикация: Красный светодиод загорается, когда на катушку реле подается напряжение, что позволяет визуально контролировать работу системы.
- Универсальность: Работает как в сетях постоянного (DC), так и переменного (AC) тока в диапазоне от 110 до 230 В.
- Совместимость: Подходит для всех стандартных розеток серий CR-P и CR-M.
Технические детали:
- Цвет светодиода: Красный (обычно красный используется для индикации наличия напряжения или стандартного рабочего состояния в данной серии).
- Масса: около 2 г.
- Габариты: Очень компактный, устанавливается внутрь корпуса розетки, не увеличивая габариты устройства на DIN-рейке.
С какими реле используется:
- Промежуточные реле серии CR-P: (1 или 2 перекидных контакта).
- Промежуточные реле серии CR-M: (2, 3 или 4 перекидных контакта).
- Соответствующие розетки: Например, CR-PSS, CR-M2SS, CR-M4SS и др.
Преимущества:
- Легкая модернизация: можно добавить индикацию в уже смонтированную систему, просто вставив модуль в розетку.
- Надежность ABB.
Если вам нужно подобрать аналог или возникли вопросы по схеме подключения, обращайтесь!
- Производитель ABB
