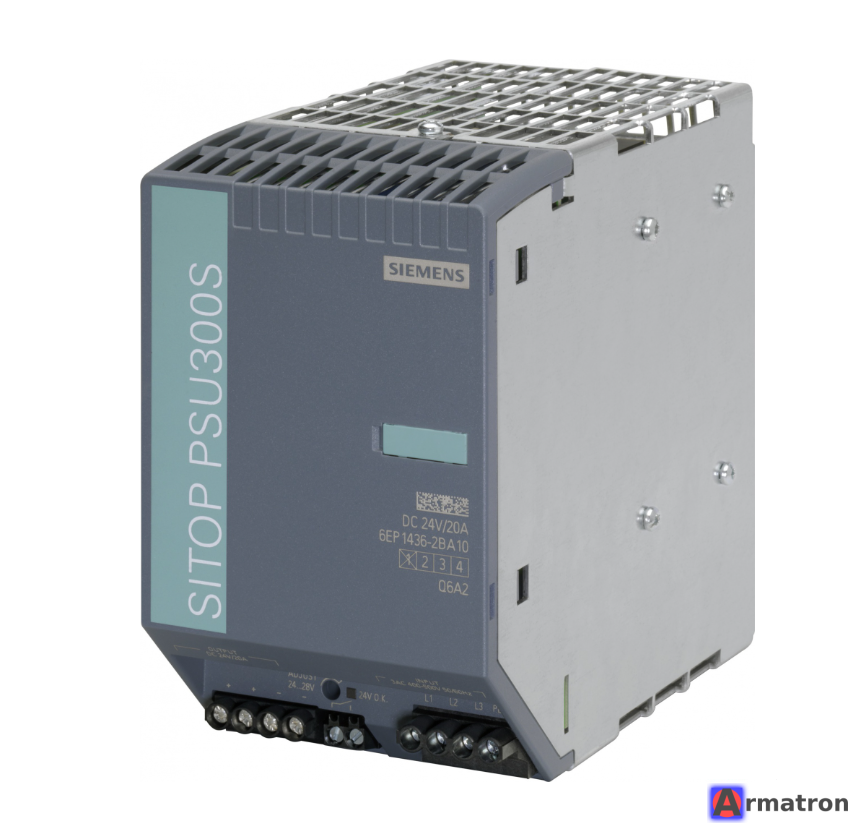

Стабилизированный блок питания 6EP1436-2BA10 Siemens

Siemens SITOP PSU300M (артикул: 6EP1436-2BA10) — это мощный стабилизированный трехфазный блок питания промышленного назначения из линейки SITOP modular.

Этот блок питания предназначен для решения сложных задач автоматизации, где требуется высокая надежность, устойчивость к перегрузкам и компактные размеры.

Основные технические характеристики:

• Входное напряжение: 3-фазное переменное (AC) 400–500 В (допустимый диапазон 320–575 В).
• Выходное напряжение: 24 В постоянного тока (DC).
• Выходной ток: 20 А.
• Мощность: 480 Вт.
• Регулировка выхода: Напряжение можно подстроить в диапазоне 24–28,8 В (удобно для компенсации падения напряжения на длинных кабелях).
• КПД: Высокий, около 93%.

Ключевые особенности и преимущества:

1. Extra Power (Запас мощности): Обеспечивает до 150% номинального тока (30 А) в течение 5 секунд. Это критически важно для пуска нагрузок с высокими пусковыми токами (например, электродвигателей или емкостных нагрузок).
2. Выбор поведения при коротком замыкании: С помощью переключателя можно выбрать либо постоянный ток (для гарантированного срабатывания предохранителей), либо защитное отключение с автоматическим рестартом.
3. Компактный дизайн: Несмотря на высокую мощность (20А), блок имеет небольшую ширину корпуса (всего 70 мм), что экономит место на DIN-рейке.
4. Светодиодная индикация: Три светодиода для индикации рабочего состояния (OK, перегрузка, блокировка/отключение).
5. Сигнальный контакт: Имеется сухой контакт («DC OK») для передачи статуса работы блока питания в контроллер (ПЛК).
6. Работа в параллель: Возможность параллельного включения нескольких блоков для увеличения общей мощности или создания резервированной системы (1+1).
7. Устойчивость: Металлический корпус, высокая виброустойчивость и широкий диапазон рабочих температур (от -25°C до +70°C, с небольшим снижением мощности после +60°C).

Применение:

• Сложные системы управления на базе Siemens SIMATIC S7.
• Станкостроение и робототехника.
• Автомобильная промышленность.
• Производственные линии с высокими требованиями к стабильности электропитания.

Дополнительные возможности:

Блок питания 6EP1436-2BA10 можно дополнить модулями для повышения отказоустойчивости:

• Модули резервирования: Для создания системы бесперебойного питания.
• Селективные модули: Для защиты отдельных цепей 24В.
• Модули буферизации (DC UPS): Для поддержания питания при кратковременных просадках или отключении сети.

Резюме: Это «рабочая лошадка» для серьезных промышленных объектов, где недопустимы простои из-за некачественного питания. Он отличается исключительной перегрузочной способностью и надежностью Siemens.
