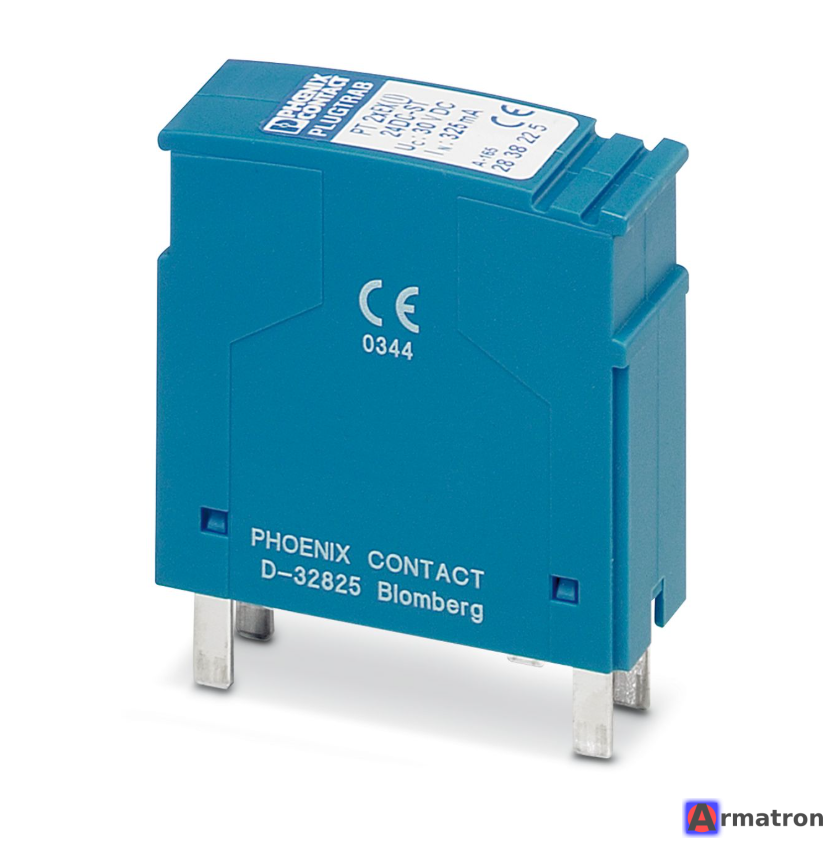

PT 2XEX(I)-24DC-ST (артикул 2838225) — это защитный штекер от компании Phoenix Contact, предназначенный для защиты контрольно-измерительных приборов (КИПиА) во взрывоопасных зонах.

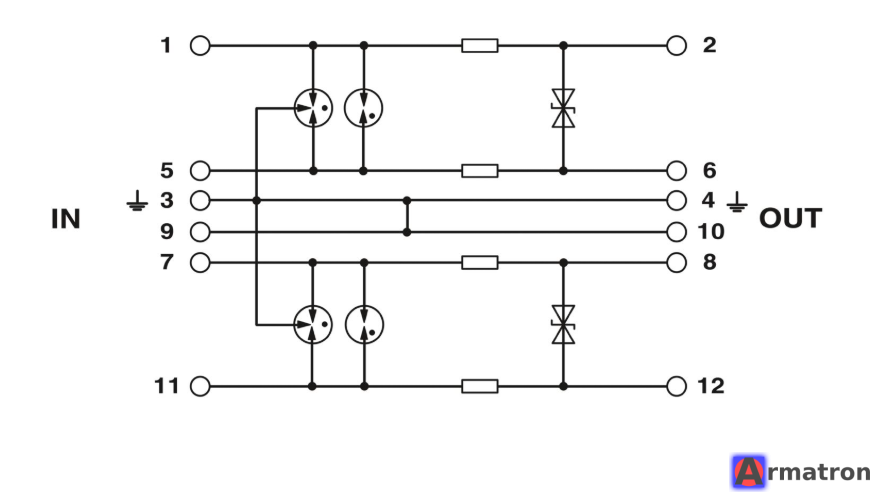

Этот модуль является частью системы PLUGTRAB PT и обеспечивает многоступенчатую защиту двух сигнальных жил с общим опорным потенциалом (искробезопасные цепи).
Основные характеристики:
- Назначение: Защита от импульсных перенапряжений (молниезащита и защита от коммутационных помех) для искробезопасных цепей (Ex i).
-
Электрические параметры:
- Номинальное напряжение (UNUN): 24 В постоянного тока.
- Максимальное длительное напряжение (UCUC): 30 В постоянного тока / 21 В переменного тока.

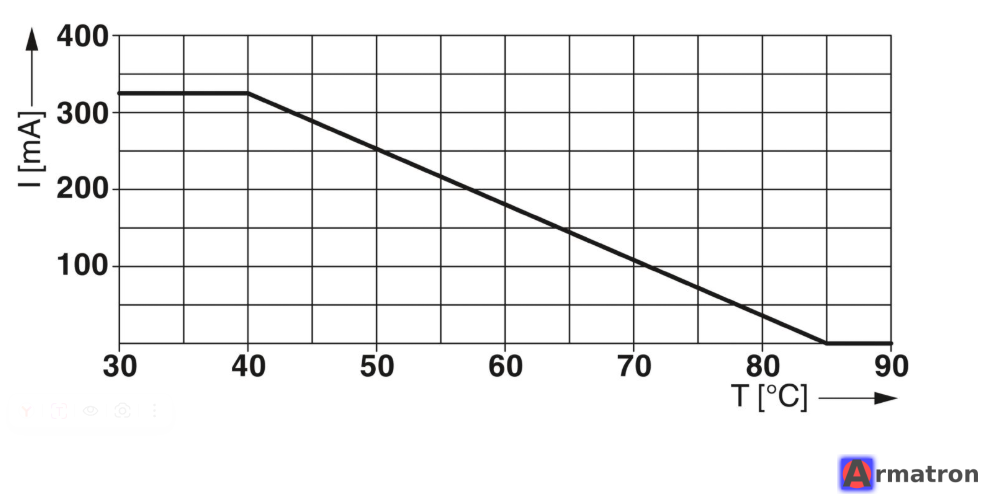

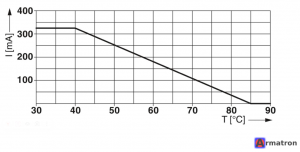

- Номинальный ток (ILIL): 325 мА (при 40 °C).
- Суммарный ток отвода (ItotalItotal 8/20 мкс): 20 кА.
- Номинальный ток разряда (InIn 8/20 мкс): 10 кА (на жилу).
-
Взрывозащита:
- Соответствует стандартам для использования в искробезопасных цепях.
- Маркировка: Ex ia IIC T4...T6.
- Подходит для зон 0, 1, 2.
-
Конструкция:
- Тип: Сменный штекерный модуль.
- Монтаж: Устанавливается в базовый элемент (розетку) на DIN-рейку.

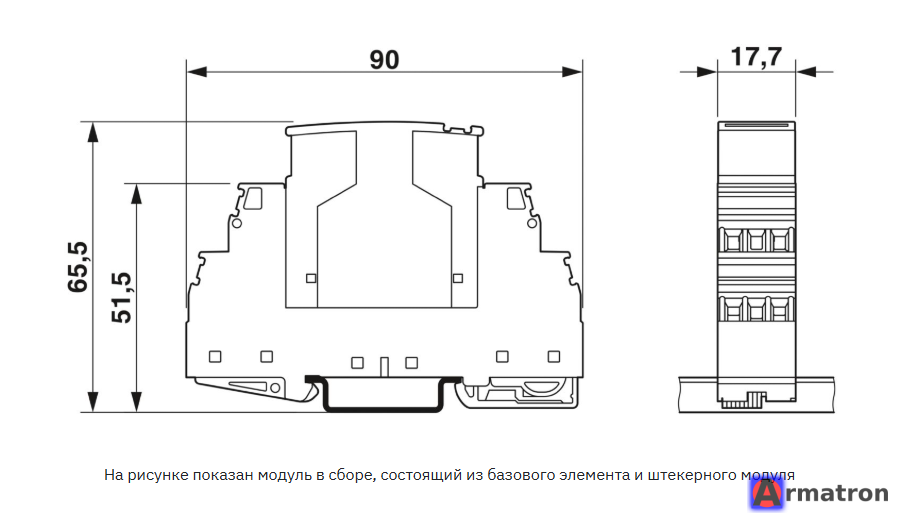

- Ширина: 17,7 мм (1 модуль).
- Возможность проверки: Совместим с прибором CHECKMASTER для проверки работоспособности защиты.
Преимущества:
- Модульность: Штекер можно заменить без демонтажа проводов и прерывания сигнала (если используется соответствующий базовый элемент).
- Безопасность: Специально разработан для нефтегазовой, химической и других отраслей, где требуется соблюдение норм искробезопасности.
- Компактность: Экономит место в шкафу автоматики.
Необходимые аксессуары:
Для работы этого штекера обязательно требуется базовый элемент (нижняя часть, которая крепится на DIN-рейку и к которой подключаются провода).

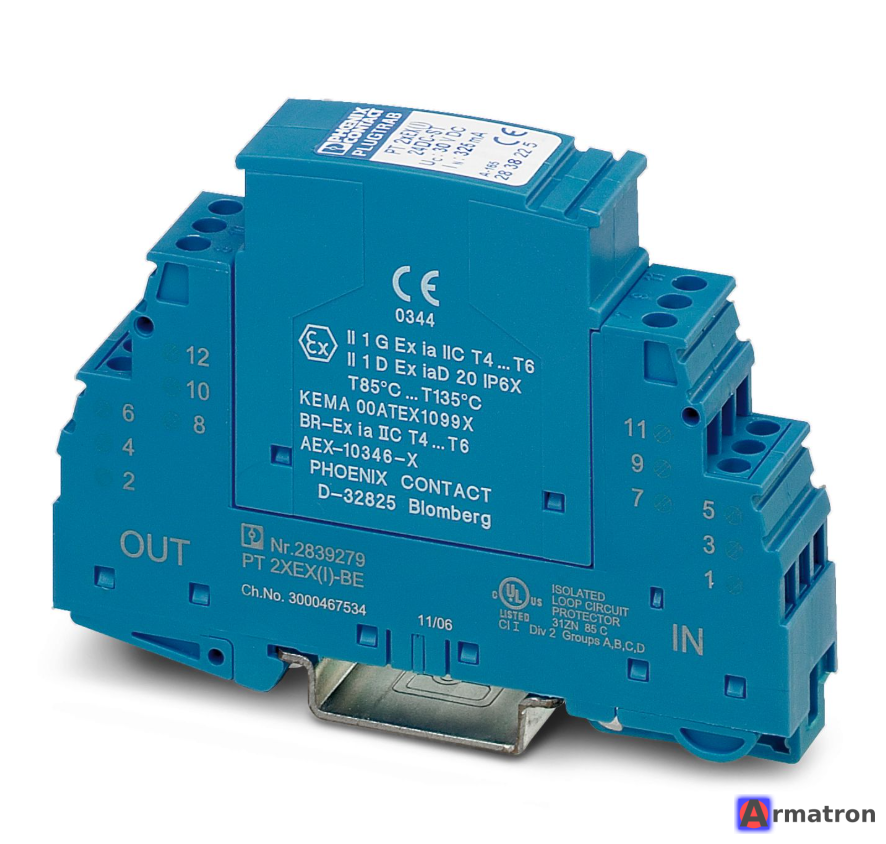

- Типичный базовый элемент: PT 2XEX(I)-BE (артикул 2839279).
Применение:

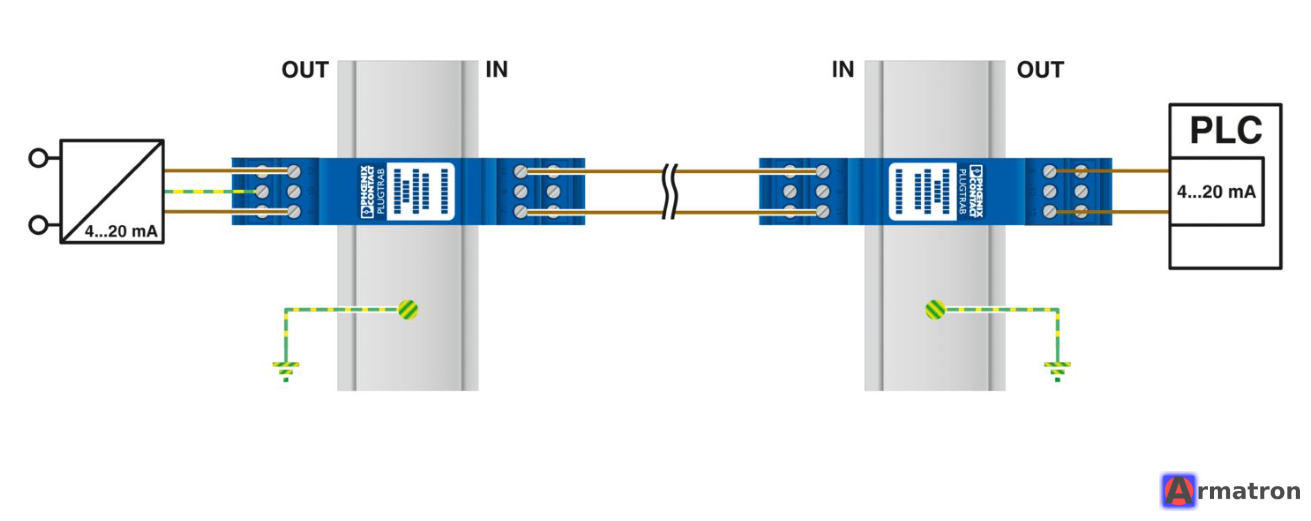

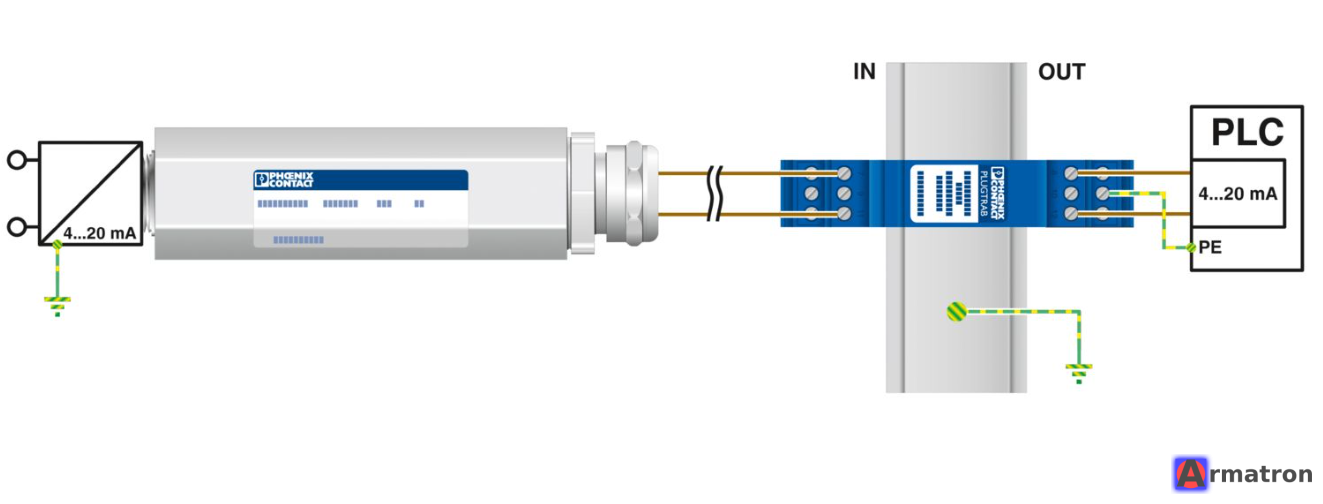

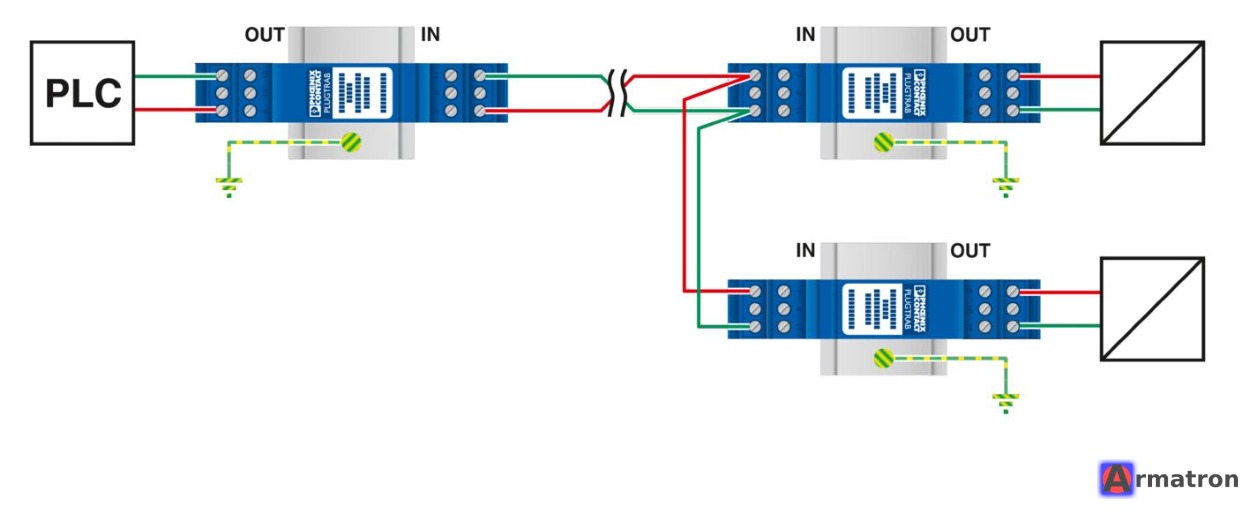

Используется для защиты датчиков (4–20 мА, NAMUR), исполнительных механизмов и других устройств, работающих во взрывоопасных зонах и подключенных к контроллерам (ПЛК).
- Производитель Phoenix Contact
