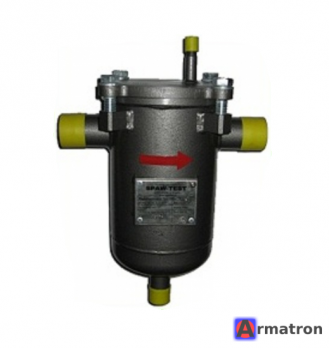

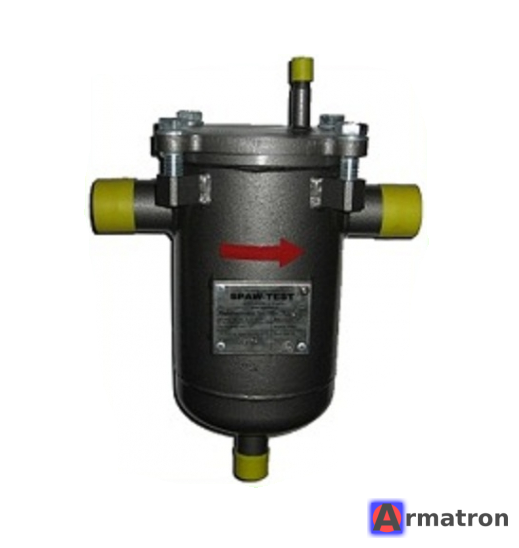

Шламоотводитель магнитный OISm 150/40 16bar 150C Spaw-Test

Судя по вашему запросу, вас интересует техническая информация или описание конкретной модели промышленного оборудования.

OISm 150/40 — это магнитный инерционно-седиментационный шламоотводитель (грязевик) производства польской компании Spaw-Test (Kazimierz Jędrzejewski).

Ниже приведены расшифровка маркировки и технические характеристики данного устройства:

Расшифровка маркировки

• OISm: Тип устройства — Отделитель (шламоотводитель) инерционно-седиментационный магнитный.
• 150: Номинальный диаметр основного трубопровода (DN 150).
• 40: Номинальный диаметр спускного патрубка для дренажа/слива шлама (dn 40).
• 16bar: Номинальное рабочее давление (PN 16 или 1.6 МПа).
• 150C: Максимальная рабочая температура (150°C).

Основные технические характеристики

• Рабочая среда: Вода, гликолевые смеси (теплоноситель).
• Тип соединения: Фланцевое (согласно стандартам PN-EN 1092-1).
• Материал корпуса: Углеродистая сталь (обычно марки P235GH / St3s), покрытая антикоррозийной краской.
• Фильтрующий элемент:
  • Сетка из нержавеющей стали (механическая фильтрация).
  • Магнитный вкладыш (магнитный стек): Набор мощных постоянных магнитов (обычно неодимовых) в защитной гильзе.
• Эффективность очистки: Улавливает частицы размером от 0.05 мм (в зависимости от сетки), а также ферромагнитные частицы (ржавчину, окалину) любого размера за счет магнитного поля.

Принцип действия

1. Инерция: Поток теплоносителя попадает в корпус увеличенного объема, скорость потока падает, крупные частицы оседают под действием гравитации.
2. Магнитная сепарация: Поток омывает гильзу с магнитами. Мельчайшие частицы металла (магнетит, окалина), которые обычно проходят через обычные сетки, притягиваются к магниту и удерживаются на нем.
3. Фильтрация: Вода проходит через сетчатый картридж для финишной очистки от немагнитных взвесей.

Назначение и применение

Устанавливается в системах центрального отопления, тепловых пунктах, котельных и промышленных системах охлаждения.

• Защита оборудования: Предотвращает поломку циркуляционных насосов, теплообменников (особенно пластинчатых), счетчиков тепла и регулирующей арматуры.
• Удаление шлама: Эффективно удаляет черный шлам (магнетит), который является основной причиной коррозии и выхода из строя современных энергоэффективных насосов.

Обслуживание

Очистка производится через сливной патрубок (DN 40). Для полной очистки магнитного вкладыша необходимо перекрыть поток, извлечь магнитную кассету и удалить налипшие частицы металла.
