Шинный соединитель Simatic DP 6ES7972-0BA12-0XA0 Siemens

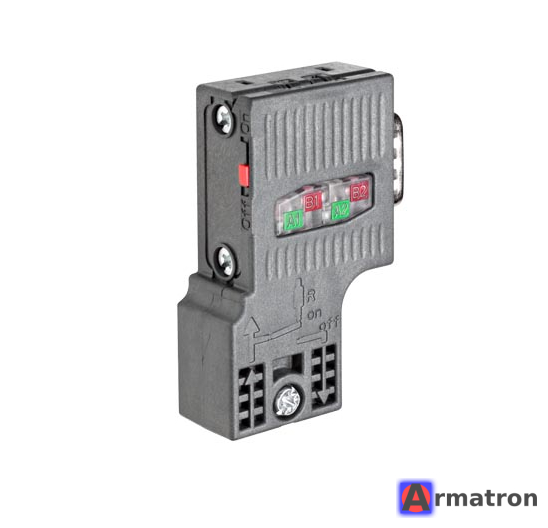

Siemens SIMATIC DP 6ES7972-0BA12-0XA0 — это штекер (соединитель) для шины PROFIBUS с технологией быстрого монтажа FastConnect.

Ниже приведены подробные технические характеристики и описание данного устройства:

Основные характеристики

• Наименование: Шинный соединитель RS485 для PROFIBUS.
• Артикул (Order Number): 6ES7972-0BA12-0XA0.
• Угол отвода кабеля: 90° (вертикальный ввод).
• Скорость передачи данных: от 9.6 кбит/с до 12 Мбит/с.
• PG-разъем (гнездо для программатора): НЕТ. (Если вам нужен разъем с гнездом для программатора, ищите артикул 6ES7972-0BB12-0XA0).
• Технология подключения: FastConnect (метод прорезания изоляции). Это позволяет подключать кабель без зачистки отдельных жил (требуется только снять внешнюю оболочку и экран).
• Терминальный резистор: Встроенный, отключаемый (переключатель сбоку).

Особенности и применение

1. Назначение: Используется для подключения узлов сети PROFIBUS (контроллеры S7-300/400/1200/1500, станции распределенного ввода-вывода ET200, частотные преобразователи и т.д.) к сетевому кабелю.
2. FastConnect (FC): Данный штекер оптимизирован для использования с «жестким» кабелем Siemens FastConnect PROFIBUS. Контакты врезаются в изоляцию жил при закрытии крышки, что ускоряет монтаж и снижает вероятность ошибок.
3. Переключатель терминатора:
   • Положение ON: Включает согласующий резистор. В этом положении штекер механически блокирует выходной кабель (шина идет только «на вход»). Используется на первом и последнем устройстве в сегменте сети.
   • Положение OFF: Резистор отключен. Сигнал проходит сквозь штекер дальше к следующему устройству. Используется на всех промежуточных устройствах.
4. Цветовая маркировка: Внутри штекера есть цветовая маркировка для жил кабеля (зеленая/красная), что предотвращает переполюсовку (A — зеленый, B — красный).

Технические данные

• Напряжение питания: Не требуется (пассивный компонент, но берет 5В от устройства для питания терминальных резисторов).
• Степень защиты: IP20.
• Размеры (Ш x В x Г): 15.8 x 59 x 24 мм.
• Вес: Прибл. 10 г.
• Допустимый диаметр кабеля: 8 мм.

Монтаж

Для правильного монтажа рекомендуется использовать инструмент для снятия изоляции Siemens FastConnect Stripping Tool (например, 6GK1905-6AB00). Он позволяет одним движением зачистить кабель на нужную длину под этот штекер.

Резюме: Это стандартный, надежный штекер для постоянных соединений PROFIBUS, где не требуется подключать программатор напрямую к этому разъему.
