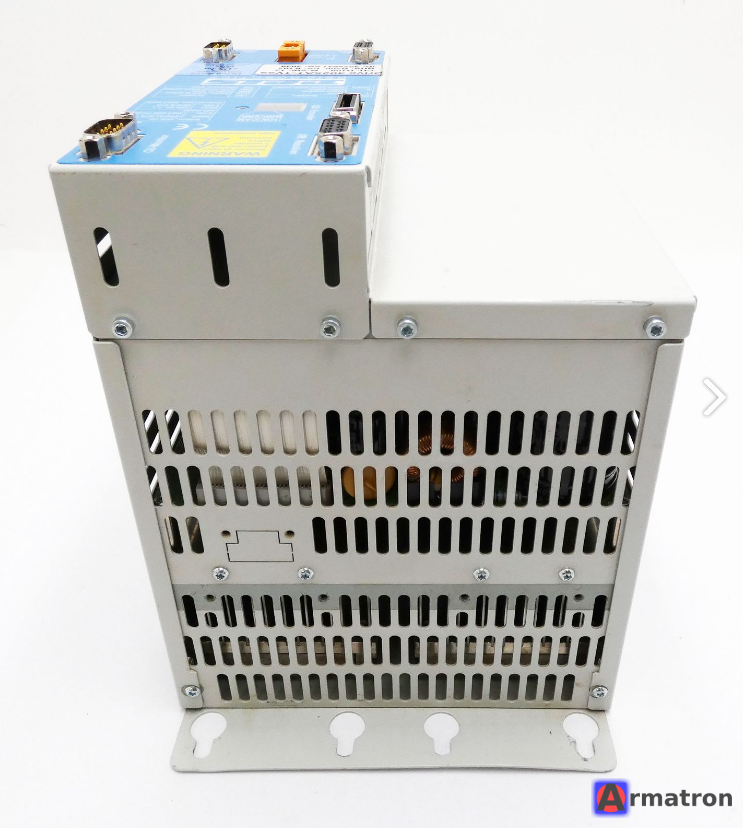

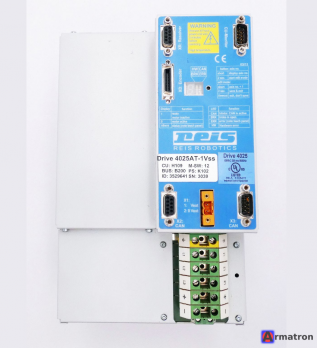

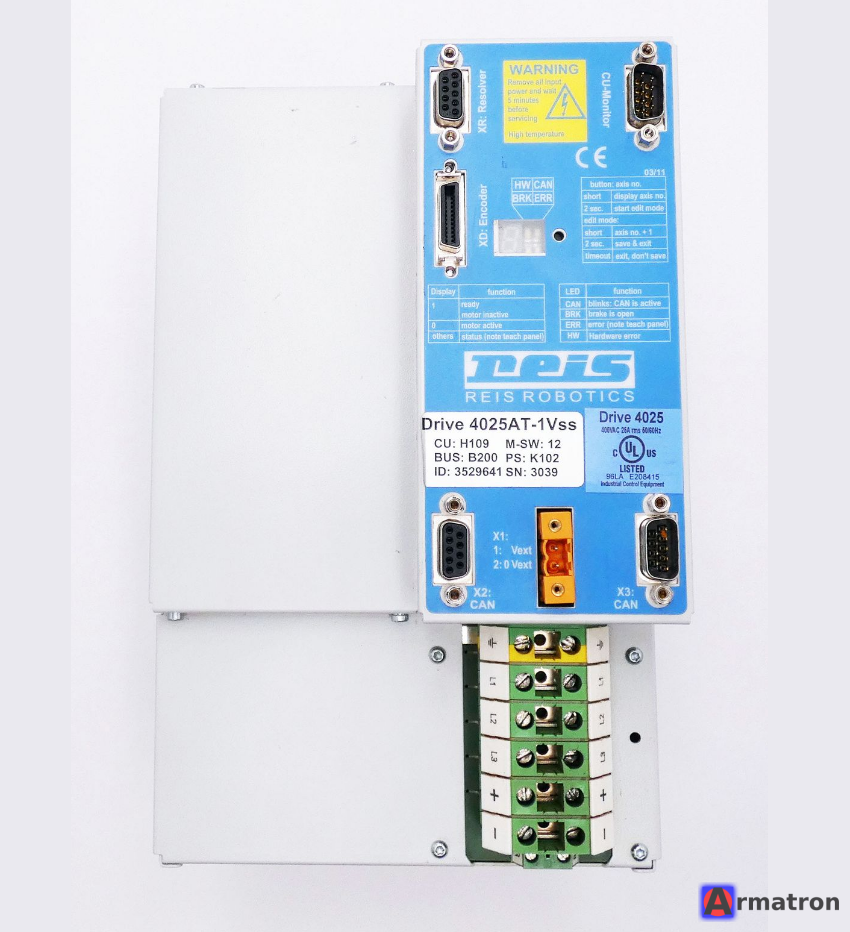

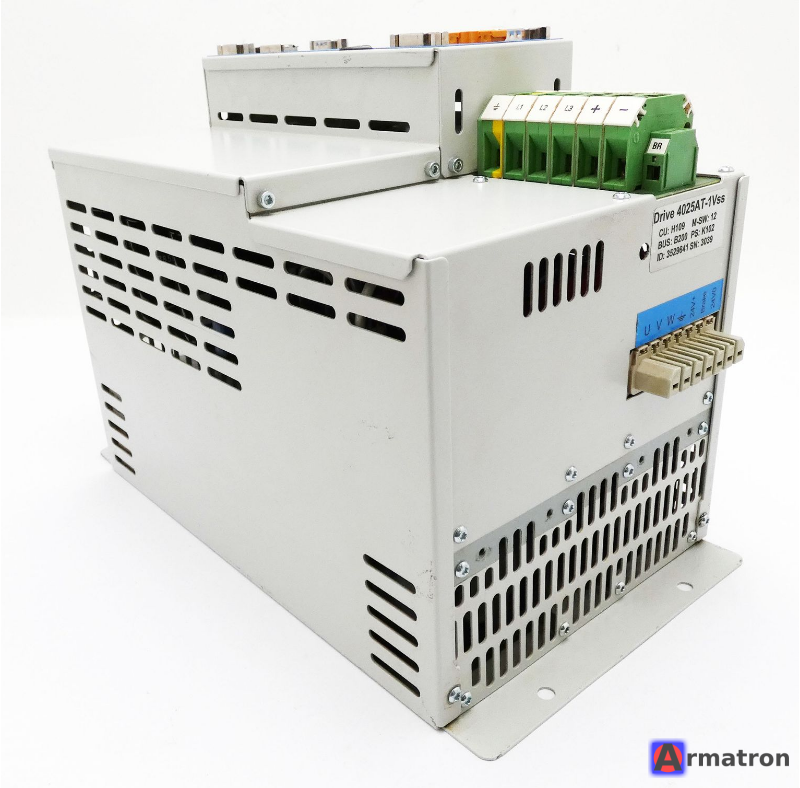

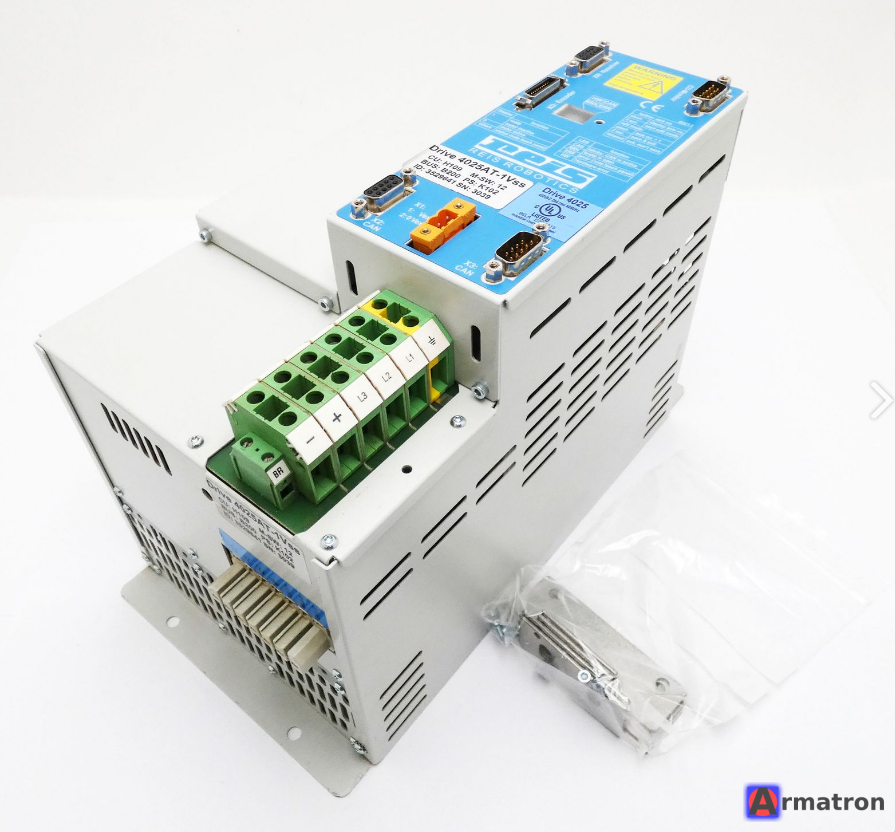

Сервоусилитель со встроенным выпрямителем Drive 4025AT-1Vss 3529641 Reis Robotics

Сервоусилитель Drive 4025AT-1Vss (артикул 3529641) производства компании Reis Robotics — это специализированный промышленный привод, используемый в системах управления роботами (обычно в контроллерах серии RobotStar).

Вот подробная информация о данном устройстве:

1. Основные характеристики

• Тип устройства: Сервоусилитель (драйвер) для управления синхронными или асинхронными двигателями.
• Встроенный выпрямитель: Это означает, что устройство может принимать переменный ток (AC) напрямую (через соответствующий трансформатор или фильтр) и самостоятельно преобразовывать его в постоянный ток (DC) для питания силовой части.
• Индекс "4025": Обычно в маркировке Reis Robotics это указывает на параметры мощности (например, 25 Ампер пикового или номинального тока).
• Индекс "1Vss": Означает интерфейс обратной связи по энкодеру. В данном случае это синусоидальный сигнал 1 Вольт пик-пик (1 V peak-to-peak). Это стандарт для высокоточных энкодеров (Sin/Cos).
• Производитель: Разработано специально для Reis Robotics (Германия), часто в кооперации с такими брендами как Infranor или ESR Pollmeier, но под брендом Reis.

2. Применение

Этот блок является частью системы ROBOTDrive. Он устанавливается в шкаф управления роботом и отвечает за движение одной из осей манипулятора (например, оси вращения "руки" робота).

3. Типичные неисправности

Как и любая силовая электроника, со временем этот блок может выходить из строя. Частые проблемы:

• Выход из строя силовой части (IGBT-модули).
• Высыхание электролитических конденсаторов (особенно актуально для блоков с возрастом 10+ лет).
• Ошибки по цепи обратной связи (проблемы с обработкой сигнала 1Vss).
• Неисправность встроенного выпрямительного моста.

4. Важное при замене

При замене блока на аналогичный обязательно убедитесь, что:

1. Прошивка/Настройки: Параметры тока и типа двигателя могут быть зашиты в памяти или выставляться перемычками/софтом. Просто "переткнуть" блок не всегда достаточно — может потребоваться калибровка оси.
2. Тип энкодера: Если вы найдете модель без индекса 1Vss (например, с TTL или Resolver), она не будет работать с вашим мотором.

Если у вас возникла конкретная ошибка на пульте робота, связанная с этим драйвером, напишите её код, и я смогу подсказать точнее, в чем может быть проблема.
