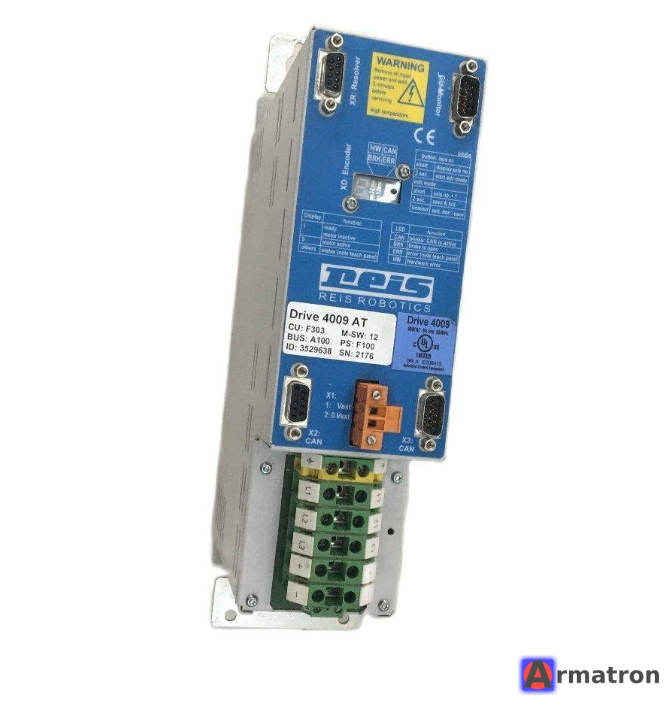

Сервопривод 4009AT-UL-1Vss 3529640 Reis Robotics

Сервопривод 4009AT-UL-1Vss (артикул 3529640) — это специализированный промышленный контроллер (усилитель) сервомотора, который использовался в робототехнических системах немецкой компании Reis Robotics (в настоящее время входит в состав KUKA).

Вот подробная информация об этом устройстве:

1. Производитель и происхождение

Хотя на корпусе может быть наклейка Reis Robotics, оригинальным производителем (OEM) этой серии часто выступала компания Lust Antriebstechnik (ныне часть KEB или функционирующая под брендом LTi Motion). Модель была кастомизирована специально под требования контроллеров роботов Reis (например, серий ROBOTstar).

2. Расшифровка характеристик

• 4009: Обычно указывает на серию и номинальный ток (в данном случае, вероятно, 9 Ампер).
• AT: Тип исполнения или программного обеспечения для работы в составе робота.
• UL: Соответствие американскому стандарту безопасности Underwriters Laboratories.
• 1Vss: Тип сигнала обратной связи. Это означает, что привод работает с энкодерами, выдающими синусоидальный сигнал размахом 1 Вольт пик-пик (1 Volt peak-to-peak). Это стандарт для высокоточных систем позиционирования.

3. Назначение

Этот блок отвечает за:

• Управление движением одной оси робота.
• Преобразование сигналов от центрального контроллера робота в силовые токи для обмоток двигателя.
• Обработку данных с энкодера мотора для точного контроля скорости и положения.

4. Текущий статус: Обслуживание и ремонт

На данный момент этот сервопривод считается устаревшим (obsolete). Поскольку Reis Robotics стала частью KUKA, прямая поддержка от производителя может быть затруднена или стоить очень дорого.

Основные проблемы, с которыми сталкиваются владельцы:

• Высыхание электролитических конденсаторов: Со временем это приводит к ошибкам по напряжению в промежуточном контуре (DC bus).
• Выход из строя силовых модулей (IGBT): Часто случается из-за перегрузок или короткого замыкания в кабелях мотора.
• Ошибки связи: Проблемы с интерфейсными платами, соединяющими привод с контроллером ROBOTstar.

5. Где найти замену или ремонт?

Если ваш привод вышел из строя, у вас есть три пути:

1. Специализированные сервисные центры: В России и СНГ есть компании, занимающиеся компонентным ремонтом промышленной электроники (замена IGBT, конденсаторов, прошивка).
2. Рынок б/у (eBay, специализированные площадки): Искать по артикулу 3529640 или 4009AT. Будьте осторожны, так как версии прошивок могут отличаться.
3. Запрос в KUKA/Reis: Официальный путь заказа запчастей, если они еще остались на складах в Германии.

Резюме

Это надежный, но старый компонент немецкой робототехники. Если вы планируете ремонт, обязательно проверьте состояние кабелей и самого сервомотора, так как неисправность в них часто становится причиной «выгорания» самого привода 4009AT.
