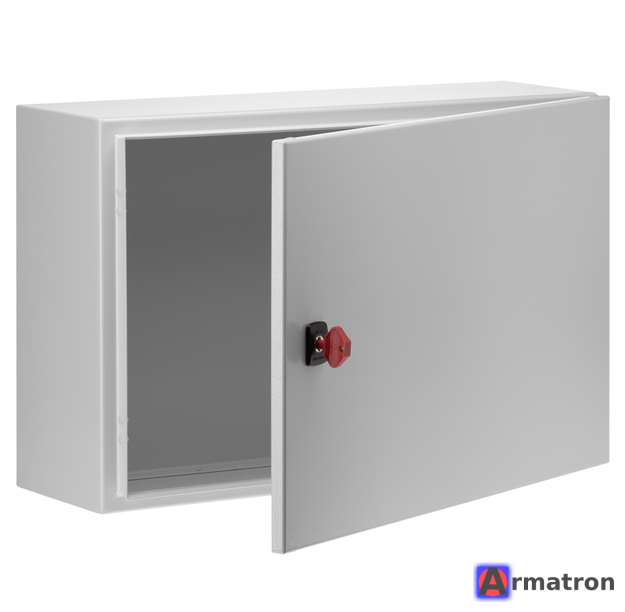

Щит металлический навесной IP66 400х600х210 MAS0406021R5 ELDON

ELDON
Артикул: A-1296
Есть в наличии: 1 шт.
  • Вес: 0 кг.
  • Цена без НДС:
    10 000,00  руб.
  • Цена с НДС(22%):
    12 200,00  руб.

Это описание и технические характеристики металлического распределительного щита (шкафа).

Важное примечание: Бренд ELDON был приобретен компанией nVent, и теперь продукция выпускается под брендом nVent HOFFMAN. Серия MAS осталась прежней, но логотип мог измениться.

Ниже приведены подробные характеристики для артикула MAS0406021R5:


Основные данные

  • Наименование: Металлический навесной шкаф (серия MAS)
  • Артикул: MAS0406021R5
  • Производитель: ELDON / nVent HOFFMAN


Габаритные размеры

  • Высота: 400 мм
  • Ширина: 600 мм
  • Глубина: 210 мм
  • Обратите внимание: этот шкаф имеет горизонтальную ориентацию (ширина больше высоты).


Технические характеристики

  • Материал корпуса: листовая сталь (мягкая сталь).
  • Толщина металла:
    • Корпус: 1,2 мм
    • Дверца: 1,2 мм
    • Монтажная плата: 2,0 мм
  • Степень защиты (IP): IP66 (полная защита от пыли и защита от сильных водяных струй).
  • Механическая стойкость (IK): IK10 (защита от ударов энергией до 20 Дж).
  • Покрытие: структурная порошковая краска.
  • Цвет: серый (RAL 7035).


Конструктивные особенности

  1. Дверь:
    • Угол открывания: 130°.
    • Петли: скрытые, съемные (позволяют менять сторону открывания: влево/вправо).
    • Уплотнитель: полиуретановый, цельный (наливной).
  2. Замок:
    • Тип: замок с двойной бородкой 3 мм (стандарт nVent/Eldon).
    • Количество замков: 2 шт. (так как ширина преобладает, для плотного прилегания).
  3. Монтажная плата:
    • Входит в комплект.
    • Оцинкованная сталь.
    • Имеет разметку с шагом 10 мм для облегчения позиционирования оборудования.
  4. Кабельный ввод:
    • Расположен снизу.
    • Имеется люк (фланец) с уплотнителем для ввода кабелей.


Комплект поставки

  • Корпус шкафа.
  • Дверь с замками и уплотнителем.
  • Монтажная плата.
  • Фланец (панель) для ввода кабеля с прокладкой и винтами.
  • Пластиковый ключ (3 мм).
  • Монтажные аксессуары (заземляющие шпильки, шайбы, заглушки).


Применение

Используется для систем автоматизации, распределения электроэнергии и управления технологическими процессами в условиях, требующих высокой степени защиты от влаги и пыли (промышленные цеха, мойки, запыленные помещения).


Если вам нужны чертежи или 3D-модели, их обычно можно найти на официальном сайте nVent HOFFMAN по артикулу MAS0406021R5.
