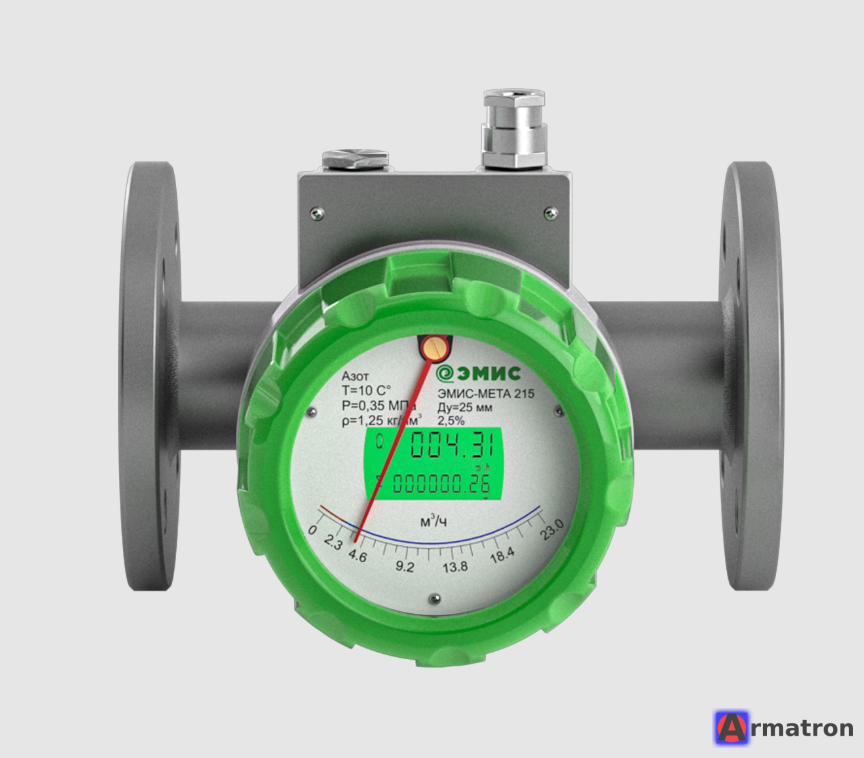

Ротаметр ЭМИС-МЕТА 215 100-Ж-Н-Ф-4,0-420-2,5-Н-Ж-Х-ГП-EN-Е Эмис

Этот код представляет собой полную маркировку (заказной код) металлического ротаметра серии ЭМИС-МЕТА 215. Это промышленный прибор для измерения расхода жидкости.

Ниже приведена подробная расшифровка каждой части вашего кода:

Расшифровка технических характеристик:

1. ЭМИС-МЕТА 215 — Серия прибора (металлический ротаметр с передачей показаний).
2. 100 — Номинальный диаметр (Ду/DN) = 100 мм.
3. Ж — Измеряемая среда: Жидкость.
4. Н — Материал проточной части: Нержавеющая сталь (обычно 12Х18Н10Т или SS304).
5. Ф — Тип присоединения к процессу: Фланцевое.
6. 4,0 — Номинальное давление (Ру/PN): 4,0 МПа (40 бар).
7. 420 — Температура измеряемой среды от -40 до +420 градусов Цельсия..
8. 2,5 — Класс точности: 2,5% (допустимая погрешность).
9. Н — Выходные интерфейсы: HART + аналоговый 4-20 мА.
10. Ж — Наличие индикатора: ЖК-дисплей (цифровой дисплей для отображения мгновенного и накопленного расхода).
11. Х — Шкала под рабочие условия: специальная шкала (5500 - 55000 кг/час).
12. ГП — Государственная поверка: прибор поставляется со свидетельством о первичной госповерке.
13. EN — Стандарт фланцев: выполнено по европейскому стандарту EN 1092-1 (тип присоединительных поверхностей).
14. Е — Исполнение уплотнительной поверхности E - выступ.

Основные характеристики данного исполнения:

• Применение: Большие объемы чистых и слабозагрязненных жидкостей в химической, нефтяной и пищевой промышленности.
• Материалы: Благодаря корпусу из нержавеющей стали (Н) прибор устойчив к коррозии.
• Автоматизация: Благодаря сигналу HART и 4–20 мА (Н) и ЖК-дисплею (Ж) прибор удобно использовать как для визуального контроля на месте, так и для передачи данных в контроллер.
• Надежность: Рассчитан на высокое давление (до 40 атмосфер).

Что важно знать при заказе/монтаже:

1. Диапазон расхода: В коде указан конкретный расход 5500-55000 (кг/час). Для Ду 100 стандартные диапазоны обычно находятся в пределах от 10 до 100 м³/час по воде, но это нужно уточнять в паспорте конкретного изделия.
2. Вязкость и плотность: Расходомер калибруется под конкретную среду, данный прибор настроен на 810 кг/м3. Если плотность вашей жидкости сильно отличается от плотности воды (1000 кг/м³), показания на шкале могут потребовать пересчета, если прибор не был настроен на заводе под ваши параметры.
3. Монтаж: только вертикальный, поток должен идти строго снизу вверх.
