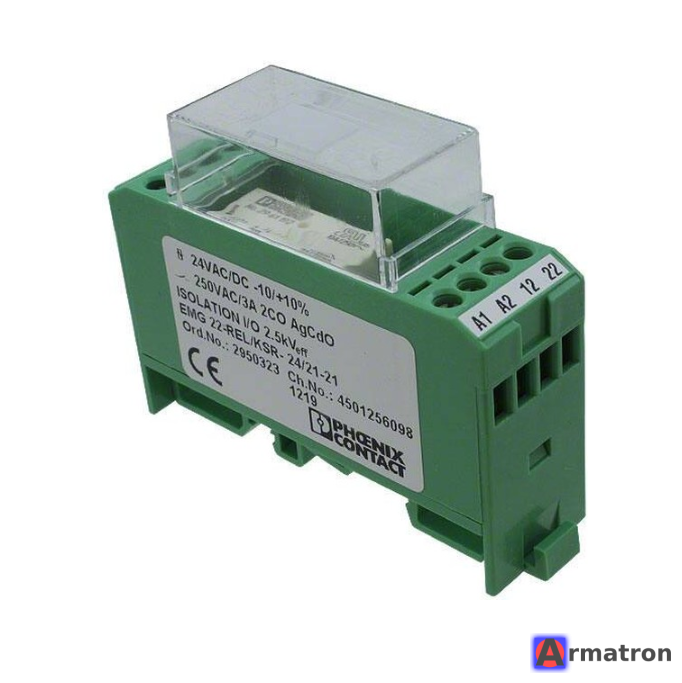

Релейный модуль EMG 22-REL/KSR- 24/21-21 2950323 Phoenix Contact

Это описание классического электромеханического релейного модуля производства Phoenix Contact. Эта серия (EMG) довольно старая, и во многих новых проектах ее заменяют на более компактные серии (например, PLC-INTERFACE или RIFLINE), однако она широко используется в существующем оборудовании.

Ниже приведены подробные технические характеристики и информация о EMG 22-REL/KSR- 24/21-21 (артикул: 2950323):

1. Основные характеристики

• Тип изделия: релейный модуль с припаянным миниатюрным переключающим реле.
• Артикул (номер для заказа): 2950323.
• Серия корпуса: EMG 22 (ширина корпуса 22,5 мм).
• Тип монтажа: на DIN-рейку (NS 35).

2. Входные параметры (Управление

• Номинальное напряжение управления (Uin): 24 В DC (постоянный ток).
• Защита: Встроенный демпфирующий диод
• Индикация: Обычно оснащен светодиодом (LED) для индикации состояния подачи питания на катушку.

3. Выходные параметры (Контакты)

• Тип контактов: 2 переключающих контакта (2 PDT / DPDT). Это означает, что реле может управлять двумя независимыми цепями, переключая их.
• Материал контактов: Обычно AgNi (серебро-никель).
• Максимальное напряжение переключения: 250 В AC / DC.
• Предельный ток длительной нагрузки: Обычно 3 А или 5 А (зависит от конкретной ревизии, для этой серии чаще всего 5 Ампер макс. на контакт, но суммарный ток может быть ограничен).

4. Подключение

• Тип подключения: винтовые зажимы.
• Маркировка клемм:
  • A1 / A2: Питание катушки (24 В постоянного тока).
  • 11, 12, 14: Первый переключающий контакт (11 — общий, 12 — нормально замкнутый, 14 — нормально разомкнутый).
  • 21, 22, 24: Второй переключающий контакт.

5. Статус и замена

Важно: данный артикул (2950323) относится к устаревшим сериям Phoenix Contact.

Если вам нужна замена для ремонта или нового проекта, Phoenix Contact предлагает современные аналоги из серии PLC-INTERFACE. Они выполняют ту же функцию, но занимают меньше места (14 мм против 22,5 мм).

Рекомендуемая современная замена (функциональный аналог):

• Серия: PLC-INTERFACE
• 2967060 Артикул: (Тип: PLC-RSC-24DC/21-21)
  • Вход: 24 В постоянного тока.
  • Выход: 2 переключающих контакта (2 PDT).
  • Ток: 6 А.
  • Ширина: 14 мм.

Перед заменой обязательно сверьтесь с габаритами и схемой подключения, так как клеммы у новой серии расположены иначе.

Где применяется?

Используется в шкафах автоматики для гальванической развязки между контроллером (ПЛК) и исполнительными устройствами (клапанами, пускателями), а также для усиления сигнала (когда выход контроллера маломощный) или размножения сигналов (один сигнал преобразуется в два сухих контакта).
