Реле защиты двигателя MS220DA 130B1137 Ziehl

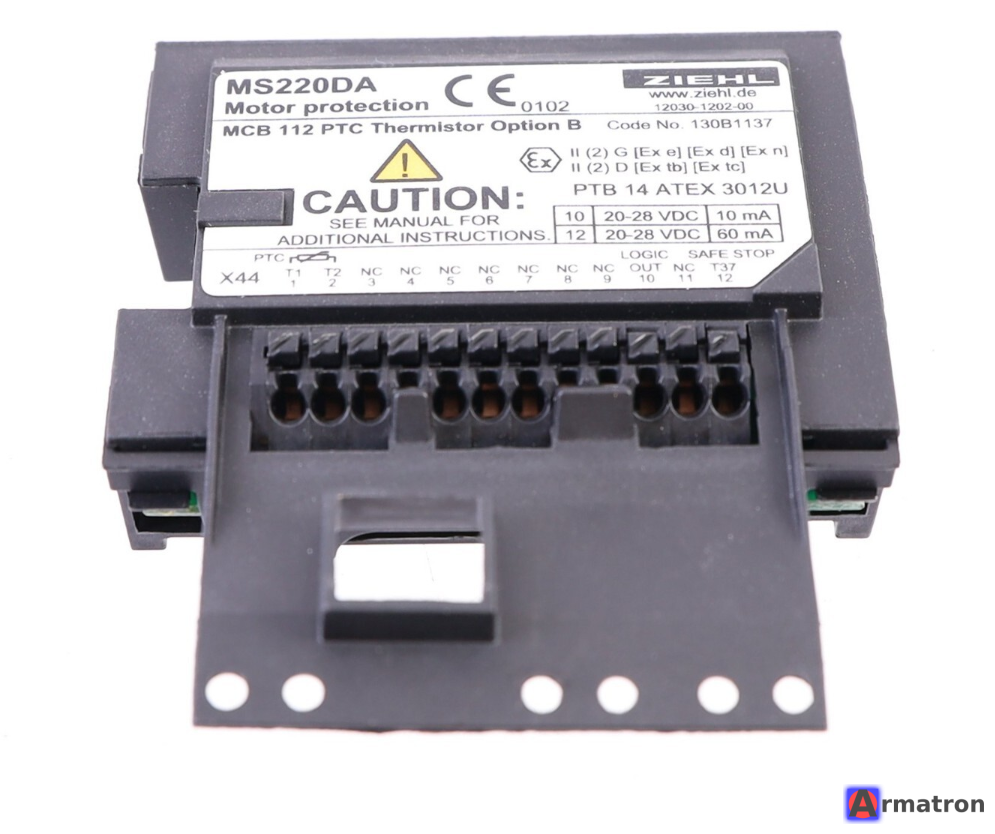

Реле защиты двигателя Ziehl MS 220 DA (артикул по каталогу Danfoss: 130B1137) — это специализированное устройство контроля температуры двигателя, предназначенное для работы с термисторами (позисторами).

Это устройство часто встречается в системах с частотными преобразователями (например, Danfoss VLT), поскольку оно обеспечивает надежную защиту обмоток двигателя от перегрева.

Основные характеристики и функции:

1. Назначение: контроль температуры обмоток электродвигателя. Реле отключает питание или подает сигнал о неисправности, если температура превышает допустимый предел.
2. Тип датчиков: PTC-термисторы (положительный температурный коэффициент) в соответствии с DIN 44081 или DIN 44082. Можно последовательно подключить до 6 термисторов.
3. Универсальное напряжение питания: Устройство работает в широком диапазоне напряжений — от 24 до 240 В переменного (AC) или постоянного (DC) тока. Это делает его очень удобным для установки в различные шкафы управления.
4. Функция сброса (Reset):
   • DA (Direct/Auto): В названии модели буква «DA» означает наличие кнопки сброса на передней панели и возможность подключения дистанционного сброса.
   • После устранения причины перегрева реле можно вернуть в рабочее состояние вручную или через внешний контакт.
5. Контроль неисправностей: Реле реагирует не только на перегрев, но и на:
   • Обрыв цепи датчика.
   • Короткое замыкание в цепи датчика.
6. Выход: Обычно имеет 2 перекидных контакта (сухих контакта), которые используются для размыкания цепи управления контактором или для подачи сигнала на контроллер (ПЛК).

Технические характеристики (кратко):

• Артикул: 130B1137 (Danfoss) / MS 220 DA (Ziehl).
• Монтаж: На DIN-рейку (ширина 22.5 мм).
• Светодиодная индикация:
  • Зеленый: Напряжение подано (ON).
  • Красный: Авария (перегрев или неисправность датчика).
• Рабочая температура: от -20°C до +55°C.

Применение:

Используется для защиты двигателей в тяжелых условиях эксплуатации: при частых пусках, работе с высокой нагрузкой, блокировке ротора или при недостаточном охлаждении (например, при работе на низких частотах с ЧРП).

Почему часто упоминается с Danfoss?

Код 130B1137 — это артикул запчасти/аксессуара Danfoss. Компания Ziehl является OEM-производителем этих реле для многих крупных брендов. Если у вас вышел из строя блок с такой маркировкой в составе привода Danfoss, Ziehl MS 220 DA является его полным аналогом.
