Серия CT-D имеет модульное исполнение корпуса шириной всего 17,5 мм и пригодна для всех вариантов монтажа в распределительных щитах с креплением на DIN-рейку.
Типоряд CT-D является промежуточным вариантом как для промышленного так и для бытового применния. Для максимальной гибкости эксплуатации, выпускается 10 однофункциональных реле и 2 многофункциональных реле с 7 временными диапазонами. Реле имеют 4 или 7 диапазонов выдержки времени от 0,05 секунд до 100 часов. Широкий диапазон напряжения питания позволяет эксплуатировать их в различных странах мира.
Преимущества электронных реле времени серии CT-D.
Абсолютные шкалы - прямая установка времени задержки без дополнительных вычислительных операций обеспечивает быструю и точную настройку.
Индикация рабочего состояния - светодиоды на лицевой панели отображают все изменения состояния, что упрощает ввод в эксплуатацию и поиск неисправностей.
Коммутируемые токи - на реле времени типоряда CT-D допускается выходная нагрузка до 6 А для устройств с 1 переключающим контактом и до 5 А для устройств с 2 переключающими контактами.
Клеммы для подключения - большое расстояние между клеммами позволяет подключение проводов: 2x1,5 мм2 (2x16 AWG) с наконечниками или 2x2,5 мм2 (2x14 AWG) без наконечников.
Ширина 17,5 мм - при ширине всего 17,5 мм линейка реле времени CT-D идеально подходят для установки в распределительные щиты.
Характеристики электронных реле времени серии CT-D.
Широкий ассортимент:
- 2 многофункциональных реле
- 10 однофункциональных реле
Напряжение питания:
- широкий диапазон: 12–240 В AC/DC
- мультидиапазон: 24-48 В DC, 24-240 В AC
Временные диапозоны: 7 от 0,05 с до 100 ч или 4 от 0,05 с - 10 мин
Ширина: 17,5 мм
Цвет корпуса: светло-серый (RAL 7035)
Устройства:
- с 1 переключающим контактом (250 В/6 А)
- с 2 переключающими контактами (250 В/5 А)
Управляющий вход: запуск временных функций посредством приложения напряжения на управляющий вход, поляризованный, возможностьпараллельного подключения нагрузки
Температура эксплуатации: от -20 оC до +60 оC
Производственный стандарт: IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 часть 2021

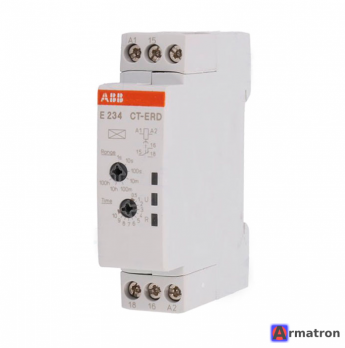

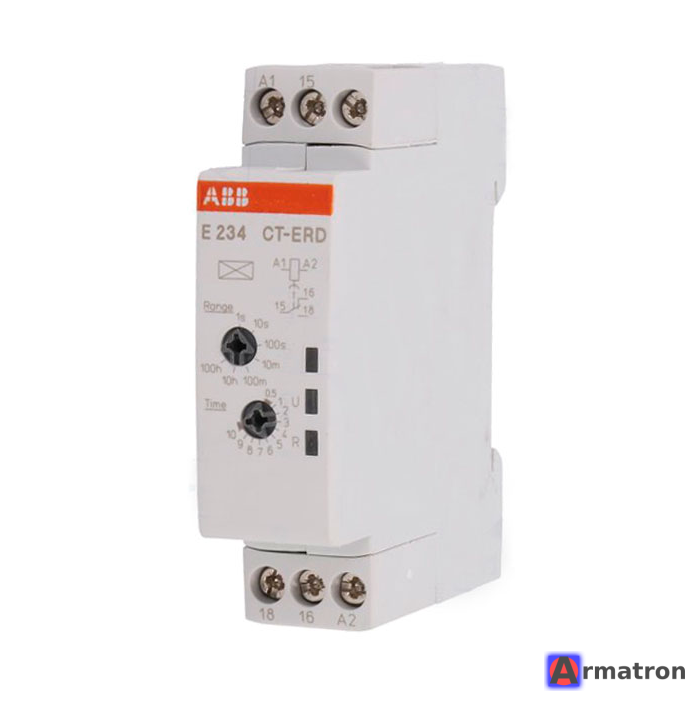

Функциональные диаграммы электронных реле времени серии CT-ERD.
Задержка при включении (задержка при срабатывании).
Для отсчета времени задержки требуется непрерывная подача напряжения питания.
Отсчет времени начинается при подаче напряжения. Отсчет времени сигнализируется миганием зеленого светодиода.
По истечении установленного времени срабатывает выходное реле и мигание зеленого светодиода переходит в непрерывное свечение.
После прерывания напряжения питания выходное реле возвращается в исходное состояние и время задержки сбрасывается.
Управляющий вход A1-Y1/B1 в реле CT-MFD отключен при выборе этой функции.
Вес: 52 г.
Размеры: 17.5x70x63 мм.
Код EAN: 04013614350658, 4013614350658
Код товара: 1SVR500100R0000
Номин. напряжение питания цепи управления Us AC 50 Гц 24 В
Номин. напряжение питания цепи управления Us постоян. тока DC 24 В
Временной диапазон 0.05 с
Тип напряжения управления AC/DC (перемен./постоян.)
Функция задержки на включение Да
Функция задержки на выключение Нет
Перекидной контакт на включение Нет
Перекидной контакт на выключение Нет
Подключение Звезда-Треугольник Нет
Импульсное устройство Нет
Функция мгновенного, с задержкой срабатывания, неизменяемой Нет
Функция времени, включение с задержкой, изменяемой Нет
Функция мгновенного срабатывания импульсом Нет
Функция времени, включение импульсом. Изменяемая задержка на включение Нет
Тип электрического подключения Винтовое соединение
Со штепсельн. гнездом/розеткой Нет
Возможно дистанционное управление Нет
Подходит только для дистанционного управления Нет
Сменный блок дополнит. контактов Нет
Номин. напряжение питания цепи управления Us AC 60 Гц 24 В
Количество выход. нормально закрытых контактов без задержки 0
Количество выход. нормально открытых контактов без задержки 0
Количество выход. перекидных контактов без задержки 0
Количество выход. нормально закрытых контактов с задержкой 0
Количество выход. нормально открытых контактов с задержкой 0
Количество выход. перекидных контактов с задержкой 1
Изменяемые выходы с задержкой/без задержки Нет
С полупроводниковым выходом Нет
Ширина 17.5 мм
Высота 70 мм
Глубина 63 мм
