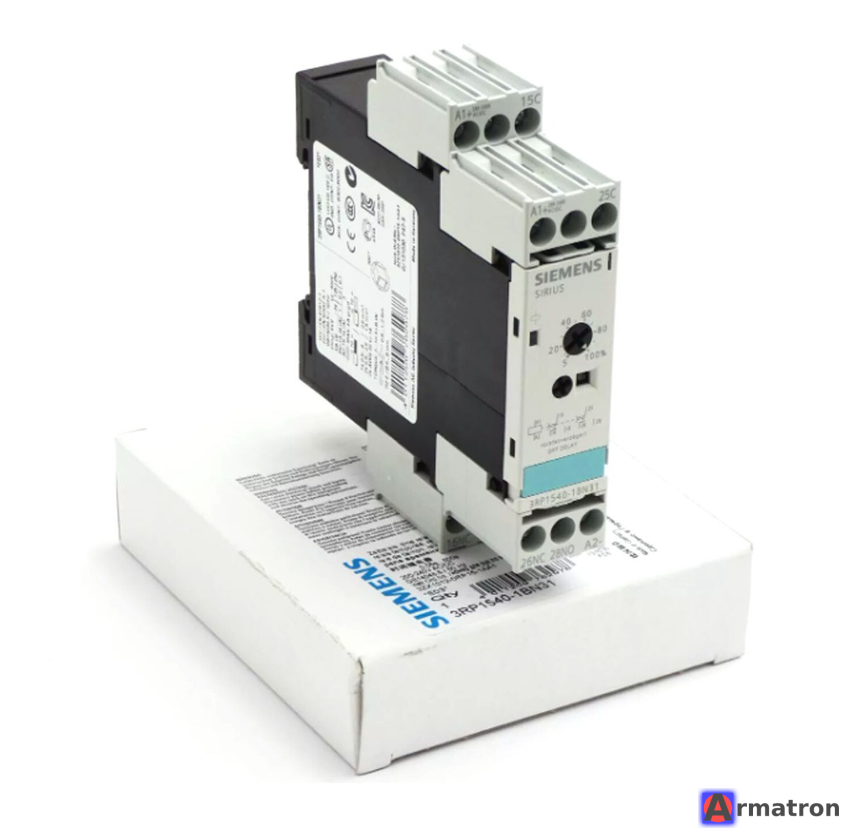

Реле времени 3RP1540-1BN31 Siemens

Артикул: A-1527

Есть в наличии: 4 шт.

Siemens 3RP1540-1BN31 — это электронное реле времени из серии SIRIUS 3RP15.

В настоящее время данная серия снимается с производства или уже снята (статус: Phased out / Discontinued) и заменена на новую серию 3RP25.

Ниже приведены подробные характеристики, описание работы и информация о замене.

Функция: Задержка отключения с управляющим сигналом (Off-delay with auxiliary voltage).
Напряжение питания (управляющее): 24...240 В AC/DC (универсальное питание).
Диапазон времени: Регулируемый, от 0.05 секунд до 100 часов.
Выходные контакты: 1 перекидной контакт (1 CO / SPDT).
Тип подключения: Винтовые клеммы.
Ширина корпуса: 22.5 мм.
Монтаж: На DIN-рейку.

Для работы реле требуется постоянное наличие напряжения питания на клеммах A1 и A2.

На клеммы A1 и A2 подается напряжение питания.
При подаче управляющего сигнала на вход B1 (замыкание контакта или подача потенциала), выходное реле мгновенно срабатывает (контакты 15-18 замыкаются).
При снятии сигнала с входа B1 начинается отсчет установленного времени задержки (tt). Реле остается включенным.
По истечении времени tt реле возвращается в исходное состояние (контакты 15-18 размыкаются, 15-16 замыкаются).
Если сигнал на B1 будет подан снова до истечения времени, отсчет сбросится, и реле останется включенным.

A1 (+): Питание (L+ для DC или фаза для AC).
A2 (-): Питание (M для DC или нейтраль для AC).
B1: Управляющий вход (обычно подается потенциал с A1 через кнопку или управляющий контакт).
15: Общий контакт реле (Common).
16: Нормально замкнутый контакт (NC).
18: Нормально разомкнутый контакт (NO).

Поскольку серия 3RP15 устарела, официальной прямой заменой от Siemens является серия SIRIUS 3RP25.

Рекомендуемая замена:

Отличия новой модели (3RP2540-1BW30):

Если вы планируете закупку, рекомендуется заказывать новый артикул 3RP2540-1BW30.
