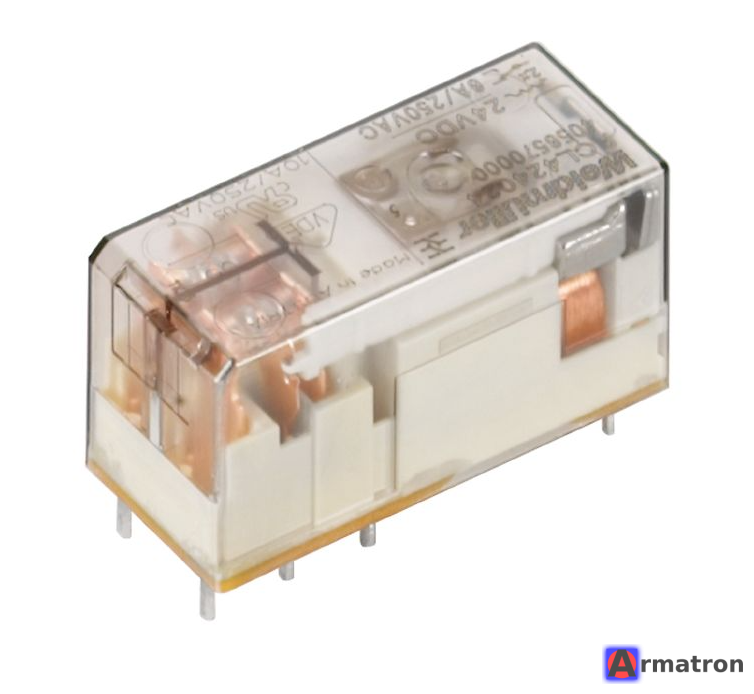

Это описание промышленного реле производства компании Weidmüller. Ниже приведены подробные технические характеристики и описание для артикула 4058580000 (Тип RCL425024).
Основные данные
- Производитель: Weidmüller
- Тип: RCL425024
- Номер для заказа (Артикул): 4058580000
- Описание: Втычное промышленное реле (серия RIDERSERIES RCL)
Технические характеристики
Вход (Катушка управления)
- Номинальное напряжение управления: 24 В DC (постоянный ток)
- Номинальный ток DC: 16.7 мА
- Мощность катушки: прибл. 400 мВт / 0.4 Вт
- Сопротивление катушки: 1440 Ом ± 10 %
Выход (Контакты)
- Тип контактов: 2 перекидных контакта (CO) / DPDT
- Номинальный ток коммутации: 8 А
- Максимальное коммутируемое напряжение: 250 В AC
- Материал контактов: AgNi (Серебро-Никель)
- Механический ресурс: 30 x 10⁶ коммутаций
Размеры и монтаж
- Ширина: 12.7 мм
- Высота: 15.7 мм
- Глубина: 29 мм
- Шаг контактов: 5 мм
- Способ монтажа: Втычное (устанавливается в розетку/цоколь) или пайка на печатную плату.
Особенности применения
Это реле является "голым" исполнительным механизмом. Для установки на DIN-рейку в шкафах автоматики к нему обычно требуется розетка (колодка).
Совместимые аксессуары (примеры):
- Это реле имеет стандартную распиновку (аналог Finder 40.52).
- Для него подходят розетки Weidmüller серии SRC или аналогичные розетки других производителей с шагом контактов 5 мм.
Аналоги
Если данная модель недоступна, можно искать полные аналоги по форм-фактору и характеристикам (24V DC, 2 CO, 8A, шаг 5 мм) у других производителей:
- Finder: Серия 40.52 (например, 40.52.9.024.0000)
- Omron: Серия G2RL-2 (для пайки) или G2R-2-S (проверять высоту и распиновку)
- TE Connectivity / Schrack: Серия RT2
- Schneider Electric: Серия RSB (RSB2A080BD)
Примечание: Перед заменой всегда сверяйте распиновку (расположение ножек).
