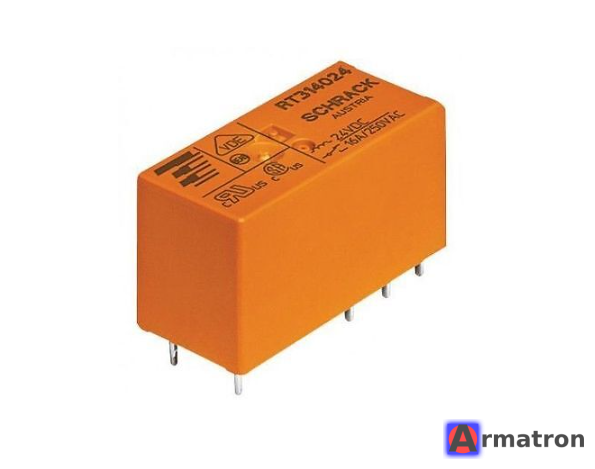

Это электромеханическое реле средней мощности, которое широко применяется в промышленной автоматизации. Оно часто встречается под брендами Siemens, Schrack и Tyco (TE Connectivity), так как Siemens закупает эти реле у TE Connectivity (владелец бренда Schrack) и перепродает под своим артикулом.
Основные технические характеристики (RT314024):
- Тип контактов: 1 перекидной контакт (1 CO / SPDT — Single Pole Double Throw).
- Номинальный ток контактов: 16 Ампер (при 250В AC).
- Напряжение катушки: 24В DC (постоянный ток).
- Сопротивление катушки: ~1440 Ом.
- Мощность катушки: около 400 мВт.
- Материал контактов: AgNi 90/10 (Серебро-Никель, стандарт для большинства нагрузок).
- Исполнение корпуса: Пылезащищенное (RTII).
- Монтаж: На печатную плату (PCB) или в розетку (колодку) на DIN-рейку.
- Шаг выводов: 5.0 мм.
Соответствие артикулов:
- Siemens LZX:RT314024 — это заказной номер Siemens (серия SIRIUS).
- Schrack/Tyco RT314024 — это оригинальный номер производителя (TE Connectivity). Номер детали (Part Number): 1-1393240-0.
Где используется:
- В промежуточных релейных модулях Siemens (например, LZS:RT3A4L24).
- В шкафах управления для развязки сигналов между контроллером (ПЛК) и исполнительными механизмами.
- Для коммутации нагрузок мощностью до 4000 ВА.
Аналоги:
Если вам нужно найти замену, обратите внимание на следующие модели (важно проверять ток 16А и шаг ножек 5мм):
- Finder: 40.61.9.024.0000
- Omron: G2R-1-E 24DC
- Phoenix Contact: REL-MR- 24DC/21HC (артикул 2961312)
Как проверить исправность:
- Прозвонка катушки: Между двумя выводами питания должно быть сопротивление около 1.4 кОм. Если «обрыв» — катушка сгорела.
- Проверка контактов: В выключенном состоянии контакты 11-12 замкнуты, 11-14 разомкнуты. При подаче 24В на катушку должно произойти переключение (щелчок), и 11-14 должны замкнуться.
Вам требуется купить это реле, найти аналог или схема подключения?
