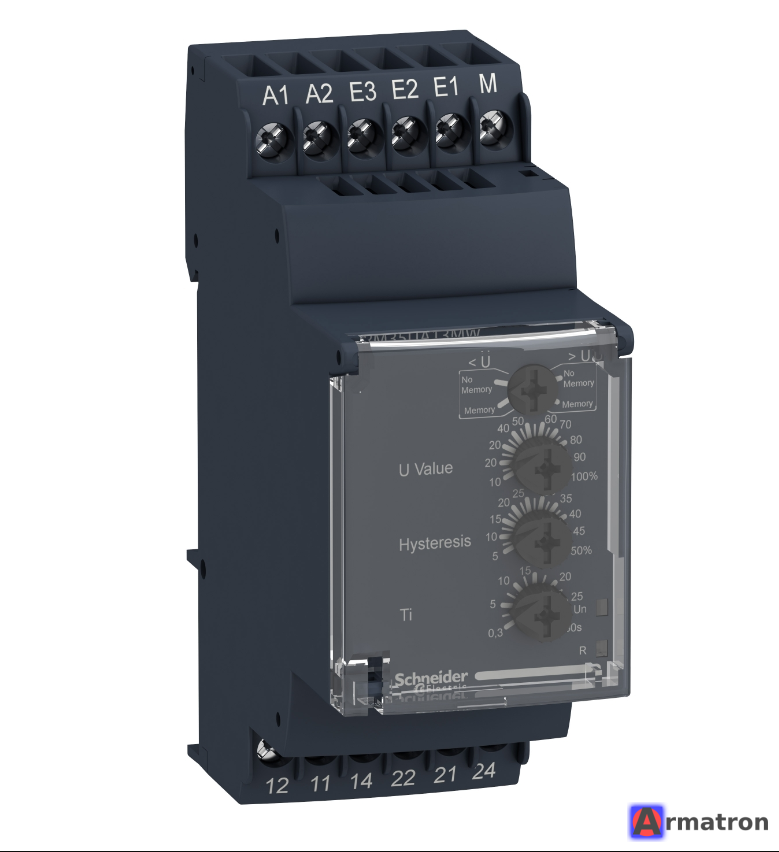

Реле контроля напряжения RM35UA13MW Schneider Electric

Артикул: A-983

Есть в наличии: 3 шт.

Вес: 0 кг.

Цена без НДС:
12 665,00 руб.
Цена с НДС(22%):
15 451,30 руб.

Schneider Electric RM35UA13MW — это многофункциональное реле контроля напряжения из серии Zelio Control. Оно предназначено для мониторинга как постоянного (DC), так и переменного (AC) тока, защищая электрооборудование от критических колебаний напряжения.

Ниже приведен подробный обзор характеристик, функций и особенностей этого устройства.

1. Основное назначение

Реле контролирует уровень напряжения в сети и срабатывает (переключает контакты), если оно выходит за установленные пределы. Оно может работать в трех режимах:

Контроль повышенного напряжения (Overvoltage).
Контроль пониженного напряжения (Undervoltage).
Режим «окно» (Window mode — контроль нахождения напряжения внутри заданного диапазона).

2. Технические характеристики

Параметр	Значение
Напряжение питания (Un)	24...240 В AC/DC (универсальное)
Диапазон измерения	15...500 В (AC/DC)
Поддиапазоны измерения	15...50 В; 50...150 В; 150...500 В
Тип выходных контактов	2 перекидных контакта (C/O)
Номинальный ток выхода	5 А
Регулировка гистерезиса	от 5% до 50% от порогового значения
Задержка срабатывания (Tt)	Регулируемая: 0.1...30 секунд
Ширина модуля	35 мм (установка на DIN-рейку)
Степень защиты	IP20 (клеммы), IP30 (корпус)

3. Функциональные особенности

Автоматическое распознавание тока: Работает как с постоянным, так и с переменным током (50/60 Гц).
Настройка порогов: На передней панели расположены поворотные переключатели для выбора диапазона, установки верхнего/нижнего порога и времени задержки.
Светодиодная индикация:
- Зеленый LED: Наличие питания.
- Желтый LED: Состояние реле (замкнуто/разомкнуто).
- Красный LED: Индикация ошибки (мигание при отсчете задержки, горит постоянно при аварии).
Выбор памяти (Memory): Можно настроить реле так, чтобы после устранения аварии оно требовало ручного сброса (функция защелки), либо возвращалось в работу автоматически.

4. Подключение и настройка

Реле имеет клеммы:

A1, A2: Питание самого устройства.
E1, E2, E3 и M: Входы для измерения напряжения.
- М — общая клемма.
- E1-M: до 50 В.
- E2-M: до 150 В.
- E3-M: до 500 В.
11-12-14 и 21-22-24: Выходные перекидные контакты.

5. Преимущества

Универсальность: Один прибор закрывает широкий диапазон напряжений и типов тока.
Надежность: Качественные компоненты Schneider Electric обеспечивают долгий срок службы.
Гибкость: Регулируемая задержка позволяет игнорировать кратковременные скачки (просадки) напряжения, избегая ложных срабатываний.

6. Применение

Защита электродвигателей и насосов от работы на пониженном напряжении.
Контроль разряда аккумуляторных батарей (в системах бесперебойного питания).
Промышленные шкафы автоматики и управления.
Защита чувствительного электронного оборудования.

Совет по эксплуатации: При настройке гистерезиса учитывайте специфику вашей сети. Слишком малый гистерезис при нестабильном напряжении может привести к «дребезгу» (частому включению/выключению) реле. Для большинства задач оптимальным является значение 5-10%.
