Реле контроля напряжения RM17UB310 Schneider Electric

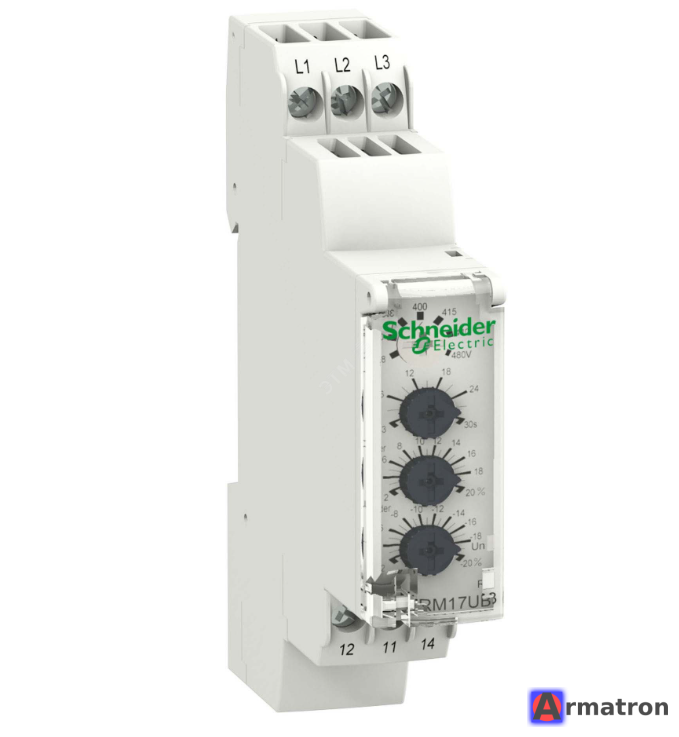

RM17UB310 — это реле контроля напряжения из серии Harmony Control (ранее известной как Zelio Control) от компании Schneider Electric.

Это компактное устройство (шириной 17.5 мм), предназначенное для мониторинга параметров трехфазной сети.

Вот подробная техническая информация и характеристики:

1. Основное назначение

Реле предназначено для контроля напряжения в трехфазных сетях (между фазами) и срабатывает, если напряжение выходит за установленные пределы («окно» напряжения).

Что оно контролирует:

• Повышенное напряжение (Overvoltage): Выше заданного порога.
• Пониженное напряжение (Undervoltage): Ниже заданного порога.
• Обрыв фазы: Обнаруживается косвенно, когда напряжение падает ниже минимального порога.

2. Технические характеристики

• Напряжение питания/измерения: 208...480 В переменного тока (AC), фаза-фаза.
• Частота сети: 50/60 Гц.
• Диапазон измерений: Истинное среднеквадратичное значение (True RMS).
• Выходной контакт: 1 перекидной контакт (1 C/O).
• Коммутируемый ток: 5 А (при 250 В AC).
• Ширина корпуса: 17.5 мм (монтаж на DIN-рейку).
• Питание самого реле: Self-powered (питается от измеряемых фаз).

3. Настройки и регулировки (на лицевой панели)

На передней панели находятся потенциометры (регуляторы):

1. Порог срабатывания (U): Установка номинального напряжения или центра диапазона.
2. Гистерезис/Окно (%): Настройка допустимого отклонения в процентах (например, ±10% от номинала).
3. Задержка времени (Tt): Регулируемая задержка срабатывания (обычно от 0.3 до 30 секунд). Это нужно, чтобы реле не отключало оборудование при кратковременных скачках напряжения (пусковые токи и т.д.).

4. Принцип работы

• Реле находится во включенном состоянии (контакты 11-14 замкнуты, желтый LED горит), пока напряжение находится внутри заданного диапазона (между Min и Max).
• Если напряжение выходит за пределы (становится слишком низким или слишком высоким) и это состояние длится дольше установленного времени задержки (Tt), реле отключается (размыкает контакты 11-14, замыкает 11-12).
• При возвращении напряжения в норму реле автоматически включается (с учетом гистерезиса).

5. Индикация (LED)

• Зеленый светодиод (Un): Питание подано.
• Желтый светодиод (R): Состояние реле (горит, когда выходное реле включено/активно).

6. Схема подключения

• L1, L2, L3: Подключение трех фаз контролируемой сети. Нейтраль (N) не требуется.
• 11: Общий контакт (Common).
• 12: Нормально замкнутый (NC).
• 14: Нормально разомкнутый (NO).

Где применяется

Чаще всего используется в шкафах управления для защиты электродвигателей, насосов, вентиляторов и чувствительного электронного оборудования от перегорания из-за скачков напряжения или работы на пониженном напряжении.

Примечание: Перед установкой всегда сверяйтесь с официальной инструкцией (datasheet) для конкретной версии продукта, так как производитель может вносить изменения.
