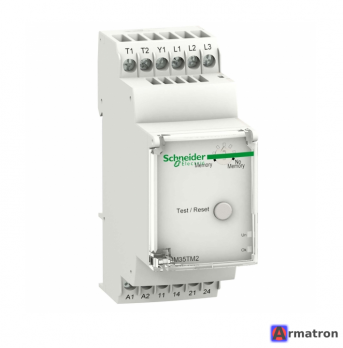

Schneider Electric RM35TM250MW — это многофункциональное модульное реле управления из серии Zelio Control, предназначенное для одновременного контроля параметров электропитания и теплового состояния электродвигателя.
Это одно из самых универсальных устройств в линейке, поскольку оно объединяет функции контроля чередования фаз и контроля температуры (с помощью PTC-датчиков).
Основные функции контроля:
- Контроль чередования фаз: гарантирует, что двигатель будет вращаться в нужном направлении. Если фазы перепутаны, реле не даст запустить систему.
- Контроль обрыва фазы: Немедленное отключение при исчезновении одной из фаз (даже при наличии обратной ЭДС).
- Контроль асимметрии: Отслеживает перекос фаз (регулируемый порог от 5% до 15%).
- Контроль температуры (PTC): Подключается к встроенным в обмотки двигателя терморезисторам (PTC-датчикам). Реле защищает от перегрева, обрыва цепи датчика и короткого замыкания в цепи датчика.
Технические характеристики RM35TM250MW:
- Напряжение питания (Un): 24...240 В переменного/постоянного тока (универсальное питание, удобное для разных сетей).
- Контролируемое напряжение: 208...480 В переменного тока (3 фазы).
- Выходы: 2 перекидных контакта (C/O). Один обычно используется для индикации аварии по напряжению, другой — по температуре (или комбинированно).
- Номинальный выходной ток: 5 А.
- Ширина корпуса: 35 мм (установка на DIN-рейку).
- Индикация: светодиоды на передней панели (питание, состояние реле, неисправность).
- Диапазон рабочих температур: от -20 °C до +50 °C.
Особенности и преимущества:
- Комбинированная защита: Заменяет сразу два устройства — реле контроля фаз и реле термисторной защиты. Это экономит место в щите и снижает стоимость системы.
- Выбор режима памяти: Имеется возможность настройки «памяти» (Fault memory). Если произошел перегрев, реле не включится автоматически после остывания, пока не будет нажата кнопка сброса (Reset). Это важно для безопасности персонала.
- Тестовая кнопка: позволяет проверить работоспособность выходных реле без создания реальной аварийной ситуации.
- Высокая надежность: серия Zelio Control известна своей устойчивостью к помехам и долговечностью.
Схема подключения (типовая):
- L1, L2, L3: подключение трех фаз для контроля.
- A1, A2: Питание самого реле (24–240 В).
- T1, T2: Подключение цепи PTC-термисторов двигателя.
- 11-12-14 / 21-22-24: Выходные контакты для цепей управления контактором двигателя.
Где применяется:
- Насосные станции.
- Вентиляционные установки.
- Конвейерные линии.
- Компрессоры.
- Любое оборудование с мощными трехфазными двигателями, где перегрев или обрыв фазы могут привести к дорогостоящему ремонту.
Важный нюанс: Если вам нужно контролировать только напряжение (без учета температуры двигателя), существуют более простые модели, например RM35TF30. Но для полноценной защиты двигателя оптимальным выбором является RM35TM250MW.
