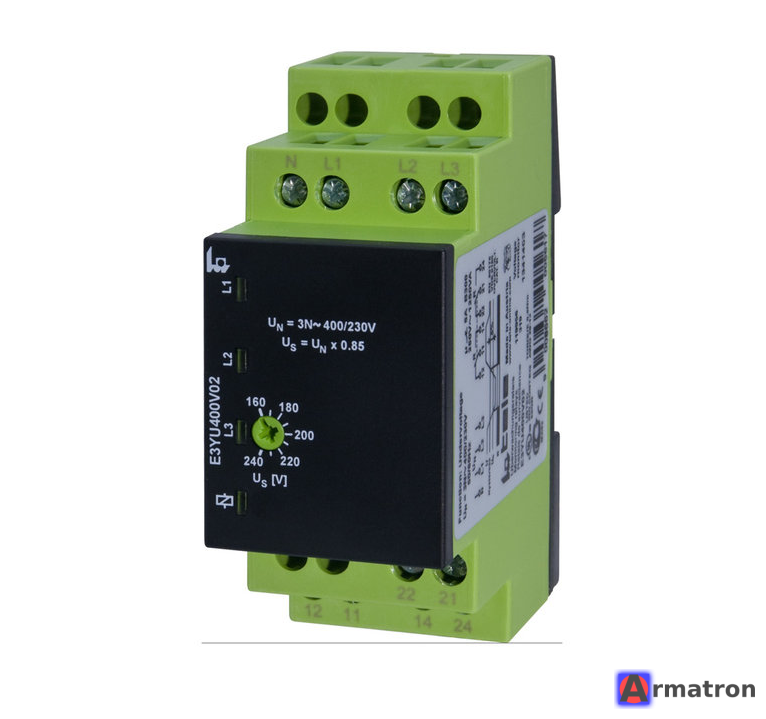

Реле контроля напряжения E3YU400V02 TELE

TELE Haase E3YU400V02 — это компактное трехфазное реле контроля напряжения из серии ENYA, производимое австрийской компанией TELE. Оно предназначено для защиты электрооборудования от нестабильности в питающей сети.

Вот подробный обзор технических характеристик, функций и особенностей этого устройства:

1. Основные функции

Реле контролирует следующие параметры трехфазной сети (обязательно с подключенной нейтралью):

• Пониженное напряжение (Undervoltage): Фиксированный порог срабатывания.
• Обрыв фазы (Phase Failure): Отключение при исчезновении одной из фаз.
• Чередование фаз (Phase Sequence): Контроль правильного порядка подключения фаз (L1-L2-L3), что критично для электродвигателей.
• Обрыв нейтрали: Контроль наличия нейтрального проводника.

2. Технические характеристики

• Номинальное напряжение: 3(N) ~ 400/230 В (подключается L1, L2, L3 и N).
• Питание: Устройство питается от измеряемого напряжения (Self-powered).
• Порог срабатывания (понижение): Обычно фиксированный, около 195 В (фазное напряжение между L и N).
• Гистерезис: Около 5% (фиксированный), чтобы избежать дребезга контактов при колебаниях напряжения на границе порога.
• Выход: 1 перекидной контакт (SPDT) — клеммы 15-16-18.
• Коммутационная способность: 5 А, 250 В переменного тока (AC).
• Индикация:
  • Зеленый светодиод (U): Наличие напряжения питания.
  • Желтый светодиод (R): Состояние выходного реле (горит, когда всё в норме).
• Ширина корпуса: 17.5 мм (монтаж на DIN-рейку, занимает 1 модуль).

3. Принцип работы

1. Нормальное состояние: Если все фазы присутствуют, чередование правильное и напряжение выше порога (195 В), выходное реле замыкается (контакт 15-18 закрыт), горит желтый светодиод.
2. Авария: Если происходит обрыв фазы, нарушение последовательности фаз или напряжение падает ниже порога, реле мгновенно (или с небольшой фиксированной задержкой) размыкается (контакт 15-18 открывается), желтый светодиод гаснет.
3. Восстановление: Реле возвращается в рабочее состояние автоматически, как только параметры сети приходят в норму.

4. Схема подключения (типовая)

• L1, L2, L3, N: Подключение соответствующих фаз и нейтрали.
• 15: Общий контакт.
• 16: Нормально замкнутый контакт (NC) — размыкается при подаче питания в норме.
• 18: Нормально разомкнутый контакт (NO) — замыкается, когда сеть в порядке. Обычно именно через 15-18 запитывают катушку контактора.

5. Преимущества модели E3YU400V02

• Надежность: TELE Haase считается одним из лучших европейских брендов в области реле контроля.
• Простота: Отсутствие переменных резисторов настройки (фиксированные значения) исключает ошибки при пусконаладке и случайный сбой настроек персоналом.
• Компактность: Экономит место в щите.

Для чего чаще всего используется?

• Защита трехфазных двигателей от перегрева при пропадании фазы.
• Защита систем вентиляции и кондиционирования.
• Контроль качества электроснабжения в шкафах автоматики (АВР).

Важное замечание: Данная модель требует подключения нейтрали (N). Если вам нужно реле для систем без нейтрали, потребуются другие модели (например, серии E3YV)
