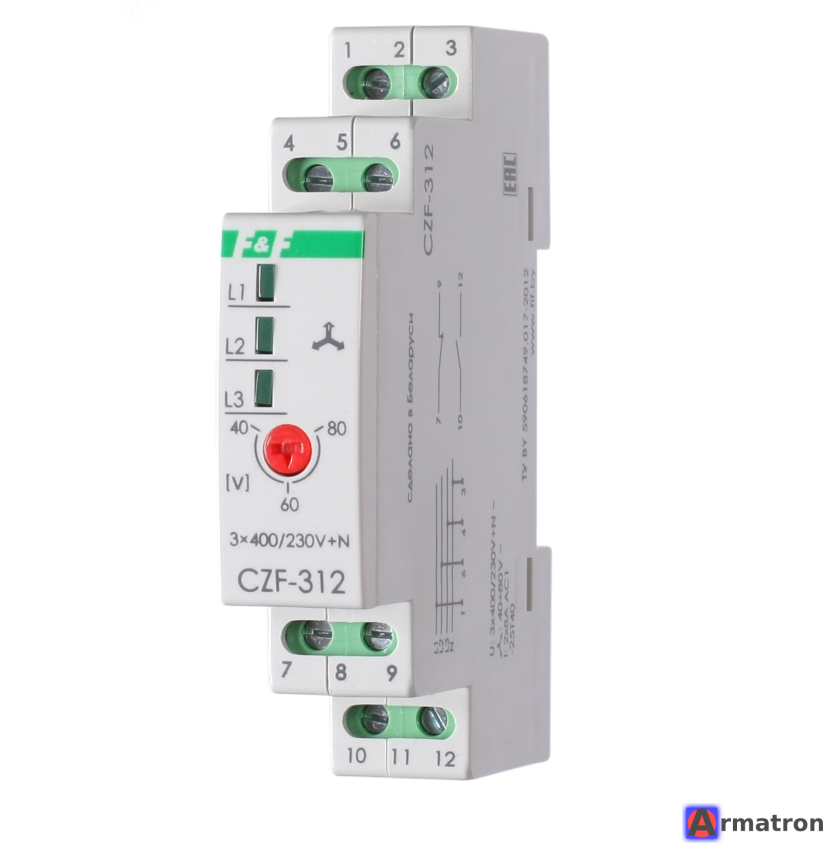

Реле контроля наличия и асимметрии фаз CZF-312 от компании F&F (Евроавтоматика) — это устройство защиты, предназначенное для предотвращения выхода из строя трехфазных электродвигателей и другого оборудования.
Ниже приведено подробное описание его характеристик, принципа работы и схемы подключения.
1. Назначение
Реле CZF-312 используется для защиты трехфазных потребителей (в первую очередь асинхронных двигателей) в сетях 3x400В + N (трехфазная сеть с нейтралью) в следующих случаях:
- Полное пропадание (обрыв) одной или нескольких фаз.
- Асимметрия напряжений (перекос фаз) между фазами выше установленного порога (опасна перегревом двигателя).
Важно: Модель CZF-312 НЕ контролирует порядок чередования фаз. Если вам нужно контролировать правильность вращения двигателя, следует выбирать модели серии CKF (например, CKF-317).
2. Технические характеристики (Основные)
- Напряжение питания: 3x400/230 В + N (требуется подключение нуля).
- Максимальный ток нагрузки контактов: 10 А (AC-1) / 2 А (AC-15).
- Контакт: 1 NO (нормально открытый) или 1 переключающий (в зависимости от ревизии, чаще всего работает на размыкание цепи управления при аварии).
- Порог срабатывания по асимметрии: Фиксированный, 40-55 В (зависит от заводской настройки, обычно ~55 В). Регулировки нет.
- Задержка выключения: 3-5 секунд (чтобы избежать отключения при кратковременных просадках напряжения).
- Гистерезис: ~5 В (напряжение должно восстановиться с запасом, чтобы реле включилось снова).
- Индикация: Светодиод (зеленый) — наличие питания и нормальный режим.
- Корпус: 1 модуль (17,5 мм) на DIN-рейку.
3. Принцип работы
- Нормальный режим: Если напряжения на всех трех фазах присутствуют и разница между ними не превышает порога асимметрии (40-55В), внутренние контакты реле замыкаются. Светодиод горит. Ток поступает на катушку контактора, двигатель может работать.
- Авария (обрыв фазы): Если пропадает одна из фаз, реле отключает контакты с задержкой (3-5 сек). Двигатель останавливается.
- Авария (асимметрия): Если напряжение на одной фазе падает (или растет) так, что разница с другими превышает порог, реле отключает нагрузку.
- Автовозврат: Как только параметры сети восстанавливаются до нормы, реле автоматически включает питание.
4. Схема подключения
Реле устанавливается в щит управления. Оно не коммутирует силовую нагрузку напрямую (не подключайте двигатель прямо к реле!), а управляет катушкой магнитного пускателя (контактора).
Клеммы:
- L1, L2, L3: Входные фазы (измерительные входы).
- N: Нейтраль (обязательно подключить, иначе работать не будет или сгорит).
- 11, 12 (или 1, 2): Контакты управления. Включаются в разрыв цепи питания катушки контактора.
Типовая схема:
- Фазы L1, L2, L3 и Ноль (N) от вводного автомата подключаются к соответствующим клеммам реле CZF-312.
- Фаза управления (обычно берется с одной из фаз после автомата защиты цепей управления) идет на клемму входа контакта реле (например, 11).
- С выходной клеммы реле (например, 12) провод идет на кнопку "Стоп/Пуск" или напрямую на катушку контактора (А1).
- Второй вывод катушки контактора (А2) подключается к нулю (N).
5. Преимущества и недостатки модели CZF-312
Плюсы:
- Компактность: Занимает всего 1 место на DIN-рейке.
- Простота: Нет настроек, "поставил и забыл".
- Цена: Одно из самых доступных реле на рынке.
- Задержка срабатывания: Игнорирует мгновенные скачки, предотвращая ложные отключения.
Минусы:
- Нет регулировок: Нельзя изменить порог асимметрии или время задержки. Если сеть очень нестабильная, может часто срабатывать.
- Нужен ноль (N): Не подходит для схем, где есть только 3 фазы без нейтрали (треугольник или старые сети).
- Нет контроля чередования: Если фазы перепутают местами при ремонте на подстанции, двигатель запустится в обратную сторону (для насосов и компрессоров это может быть критично).
Резюме
CZF-312 — это "рабочая лошадка" для базовой защиты двигателей. Отлично подходит для вентиляторов, насосов (где не страшно обратное вращение или оно маловероятно) и станков в условиях относительно стабильных электросетей.
- Производитель Евроавтоматика F&F
