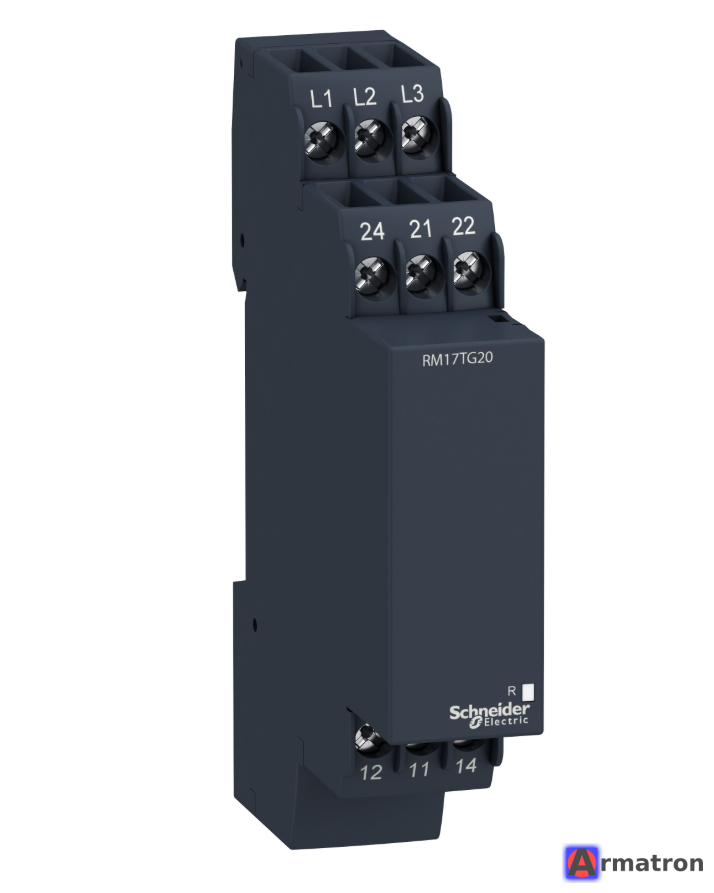

Реле контроля фаз RM17TG20 Schneider Electic

Schneider Electric RM17TG20 — это компактное электромеханическое реле контроля фаз из серии Zelio Control. Оно предназначено для защиты трехфазных двигателей и другого оборудования от распространенных проблем в сети электропитания.

Вот подробный обзор этого устройства:

1. Основные функции

Реле RM17TG20 выполняет две основные задачи:

• Контроль чередования фаз: Если фазы подключены неправильно (нарушен порядок L1-L2-L3), реле не замкнет контакты, предотвращая вращение двигателя в обратную сторону.
• Контроль обрыва фаз: При пропадании хотя бы одной из трех фаз реле мгновенно размыкает цепь управления.

2. Технические характеристики

• Диапазон напряжения: 208…480 В переменного тока (AC). Оно универсально и подходит для сетей 230 В, 380 В, 400 В и 415 В.
• Выходные контакты: 2 перекидных контакта (2 C/O). Это позволяет одновременно управлять двумя независимыми цепями (например, пускателем и сигнальной лампой).
• Номинальный ток: 5 А.
• Ширина корпуса: 17,5 мм (занимает 1 модуль на DIN-рейке).
• Степень защиты: IP20 (клеммы) / IP30 (корпус).
• Диапазон рабочих температур: от -20 до +50 °C.

3. Индикация (Светодиоды на передней панели)

• Зеленый LED: Показывает наличие питания на самом реле (Un).
• Желтый LED: Показывает состояние выходного реле (R). Если горит — все в порядке, контакты замкнуты. Если не горит — обнаружена ошибка или отсутствует питание.

4. Особенности этой модели

• Отсутствие настроек: У RM17TG20 нет поворотных регуляторов. Пороги срабатывания фиксированы. Это делает его максимально простым в установке («поставил и забыл») и исключает ошибки персонала при настройке.
• Питание от контролируемой цепи: Реле не требует отдельного питания, оно запитывается напрямую от фаз L1, L2, L3.
• Обнаружение обрыва фазы с регенерацией: Реле способно обнаружить обрыв фазы даже если на оборванной фазе присутствует «обратное» напряжение, наведенное работающим двигателем (до определенного предела).

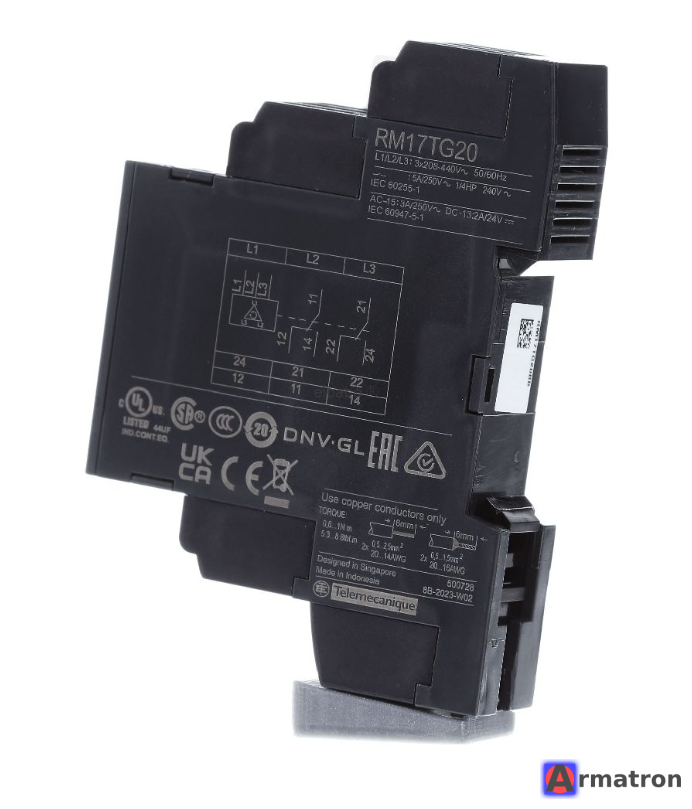

5. Схема подключения

1. К клеммам L1, L2, L3 подключаются соответствующие фазы.
2. Клеммы 11-12-14 и 21-22-24 — это группы перекидных контактов.
   • При нормальном состоянии сети: контакты 11-14 и 21-24 замкнуты.
   • При аварии (обрыв или неверная последовательность): контакты размыкаются.

Для чего НЕ подходит эта модель?

Если вам нужно контролировать еще и повышенное/пониженное напряжение (скачки напряжения) или асимметрию фаз (перекос), то RM17TG20 вам не подойдет. Для этих целей используются модели RM17TE00 или RM17TT00.

Резюме

RM17TG20 — это надежное, бюджетное и очень простое решение для базовой защиты двигателей, где критически важно только правильное направление вращения и наличие всех фаз. Продукция Schneider Electric отличается высокой надежностью и длительным сроком службы.
