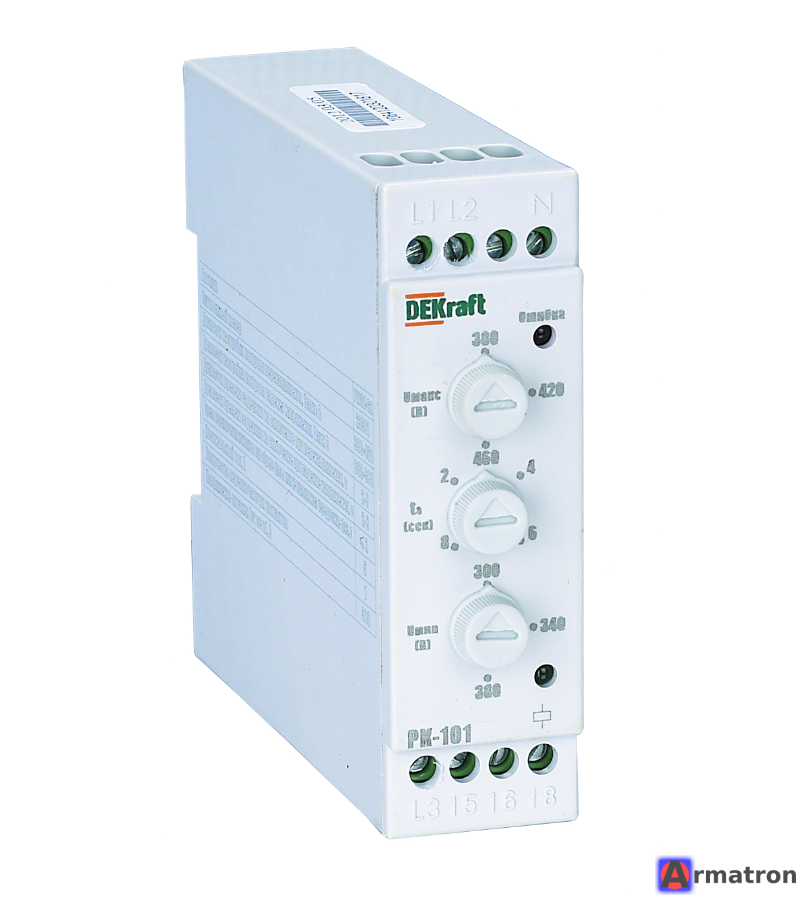

Реле контроля фаз РК-101 02 Dekraft

Реле контроля фаз Dekraft серии РК-101 (модель 02) — это электромеханическое устройство, предназначенное для защиты трехфазного электрооборудования от аварийных ситуаций в питающей сети.

Бренд Dekraft принадлежит группе Schneider Electric, что гарантирует базовый стандарт надежности при доступной цене.

Основные функции РК-101 02:

Это реле отслеживает состояние трехфазной сети и размыкает цепь управления, если параметры выходят за рамки нормы. Оно защищает от:

1. Обрыва фазы: Если пропадает одна из фаз, реле мгновенно срабатывает.
2. Нарушения чередования фаз: Защищает двигатели от вращения в обратную сторону (критично для насосов, лифтов, станков).
3. Асимметрии (перекоса) фаз: Если напряжение на одной фазе сильно отличается от других.

Технические характеристики (типовые для РК-101 02):

• Номинальное напряжение: 380–415 В переменного тока (3 фазы).
• Тип контактов: 1 переключающий контакт (C/O).
• Номинальный ток контактов: обычно 5А или 8А (при АС-1).
• Индикация: Светодиоды на передней панели (обычно зеленый — «Сеть/Норма», красный — «Авария»).
• Монтаж: На стандартную DIN-рейку (занимает 1 модуль — 18 мм).
• Время срабатывания: Обычно менее 0,1 сек (очень быстрое).
• Порог асимметрии фаз: Фиксированный (обычно около 10-15%).

Схема подключения (описание):

1. Вход (силовая часть): К клеммам L1, L2, L3 подключаются три фазы основной сети.
2. Выход (цепь управления):
   • Клемма 11 — Общий контакт.
   • Клемма 12 — Нормально закрытый (NC) контакт.
   • Клемма 14 — Нормально открытый (NO) контакт.
   • В нормальном состоянии (когда все фазы в порядке) контакты 11–14 замкнуты, и катушка контактора получает питание. Если происходит авария, контакты размыкаются, и оборудование отключается.

Главные преимущества модели 02:

• Компактность: Ширина всего 18 мм экономит место в щите.
• Простота: Модель "02" обычно не имеет поворотных регуляторов (настройки фиксированные), что исключает ошибку при настройке персоналом.
• Энергонезависимость: Питается от контролируемого напряжения, отдельное питание не требуется.

Применение:

• Управление трехфазными электродвигателями.
• Системы вентиляции и кондиционирования.
• Насосные станции.
• Подъемники и конвейеры.

Важное примечание: Реле контроля фаз управляет только катушкой контактора (магнитного пускателя). Его нельзя подключать напрямую в разрыв силовой цепи двигателя, так как его контакты не рассчитаны на большие пусковые токи.
