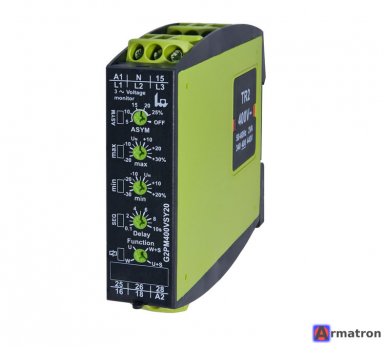

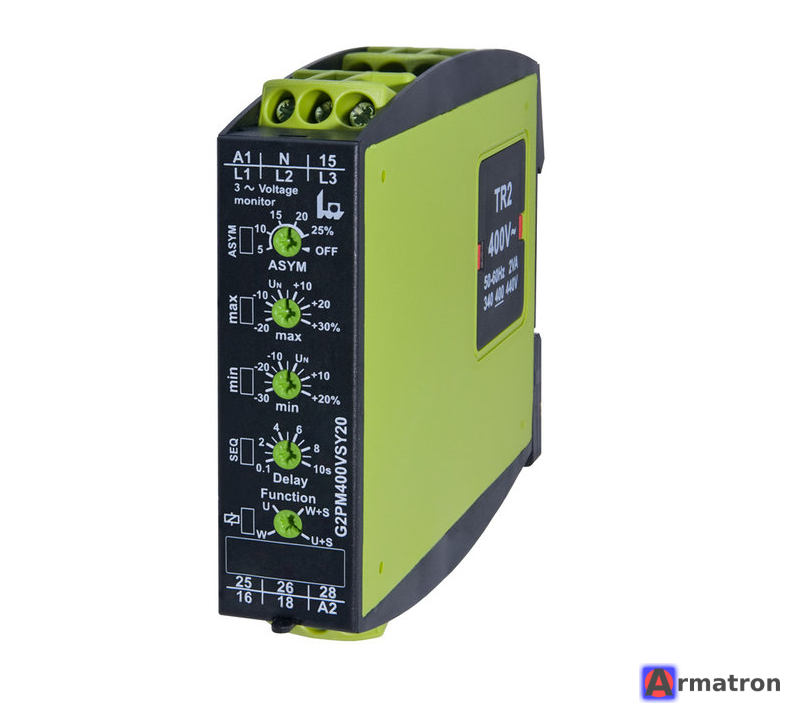

Реле контроля фаз G2PM400VSY20 24-240VAC/DC 2390505 TELE

Реле контроля фаз TELE G2PM400VSY20 (артикул 2390505) — это высокотехнологичное многофункциональное устройство из серии ENYA от австрийской компании TELE Haase. Оно предназначено для защиты трехфазных электрических сетей и подключенного к ним оборудования (например, электродвигателей).

Вот подробный технический обзор данной модели:

1. Основные функции контроля

Это устройство «все в одном», которое отслеживает следующие параметры:

• Контроль последовательности фаз: предотвращает запуск двигателя в обратную сторону.
• Контроль обрыва фазы: немедленное отключение при исчезновении одной из фаз.
• Контроль повышенного напряжения (Overvoltage): защита от скачков.
• Контроль пониженного напряжения (Undervoltage): защита от «просадок».
• Контроль асимметрии фаз: выявление перекоса нагрузки.
• Обнаружение обратной ЭДС (со стороны двигателя): надежное определение обрыва фазы даже при работающем моторе.

2. Технические характеристики

• Напряжение питания (универсальное): 24–240 В AC/DC (клеммы A1-A2).
• Измеряемое напряжение: 3-фазное, 3 х 400/230 В (подключение L1-L2-L3, без нейтрали или с ней).
• Выходные контакты: 2 перекидных контакта (DPDT) — 2x5A / 250V AC.
• Диапазоны настройки:
  • Порог Max: от -20% до +30% от UnUn​.
  • Порог Min: от -30% до +20% от UnUn​.
  • Асимметрия: 5% – 25% (или выключена).
  • Задержка срабатывания (Delay): регулируемая, от 0.1 до 10 секунд (позволяет игнорировать кратковременные скачки).
• Монтаж: на DIN-рейку 35 мм.
• Ширина корпуса: 35 мм (стандартный модуль).

3. Светодиодная индикация (LED)

На передней панели расположены индикаторы, которые помогают быстро провести диагностику:

• U (зеленый): горит — питание подано; мигает — идет отсчет времени задержки.
• Relay (желтый): горит — реле включено (нормальное состояние сети).
• Ошибка (красный): индикация конкретной ошибки (мигание или постоянное свечение в зависимости от типа аварии — перенапряжение, асимметрия и т. д.).

4. Ключевые преимущества

1. Универсальность питания: Реле может питаться как от переменного, так и от постоянного тока в широком диапазоне, что удобно для различных систем управления.
2. Два выходных реле: Это позволяет разделить цепи сигнализации и управления (например, один контакт отключает контактор, а второй передает сигнал в ПЛК или на аварийную лампу).
3. Надежность: Продукция TELE Haase считается эталоном в области контрольных реле и используется на ответственных промышленных объектах.

5. Схема подключения (типовая)

1. L1, L2, L3: подключаются к контролируемой трехфазной линии.
2. A1, A2: питание самого реле (24–240 В).
3. 15-16-18 и 25-26-28: сухие контакты для включения в цепь управления катушкой контактора.

Применение

• Защита насосного оборудования.
• Системы вентиляции и кондиционирования (HVAC).
• Компрессорные установки.
• Подъемно-транспортные механизмы.

Резюме: Это профессиональное и надежное устройство для тех случаев, когда необходимо гарантировать полную защиту дорогостоящего трехфазного оборудования от любых проблем с питающей сетью.
