Реле контроля EMD-FL-V-300 2866048 Phoenix Contact

EMD-FL-V-300 (артикул 2866048) — многофункциональное электронное реле контроля напряжения от немецкого концерна Phoenix Contact. Оно предназначено для мониторинга однофазных цепей постоянного (DC) и переменного (AC) тока.

Ниже приведен подробный обзор технических характеристик, функций и особенностей этого устройства.

1. Основное назначение

Реле используется для защиты электроустановок от недопустимых колебаний напряжения. Оно постоянно измеряет входное напряжение и, если оно выходит за установленные пределы, размыкает или замыкает управляющие контакты (с заданной задержкой или без нее).

2. Функции мониторинга

Устройство поддерживает несколько режимов работы, которые выбираются с помощью поворотных переключателей на передней панели:

• Пониженное напряжение (U<): Контроль пониженного напряжения.
• Повышенное напряжение (U>): Контроль повышенного напряжения.
• Диапазон (Win): Контроль нахождения напряжения в заданном диапазоне («окне»).
• Память: Функция памяти (защелка). Если произошла ошибка, реле не вернется в исходное состояние автоматически даже после нормализации напряжения (требуется сброс питания или нажатие кнопки).

3. Технические характеристики

• Диапазоны измерения (выбираются переключателем):
  • 0 ... 30 В переменного/постоянного тока
  • 0 ... 60 В переменного/постоянного тока
  • 0 ... 300 В переменного/постоянного тока
• Тип измеряемого сигнала: Переменное напряжение (синусоидальное, 48...63 Гц) или постоянное напряжение.
• Пороги срабатывания:
  • Максимальный порог (UmaxUmax​): 10% ... 100% от выбранного диапазона.
  • Минимальный порог (UminUmin​): 5% ... 95% от выбранного диапазона.
• Временная задержка: Регулируемая, от 0,1 до 10 секунд (позволяет игнорировать кратковременные скачки напряжения).

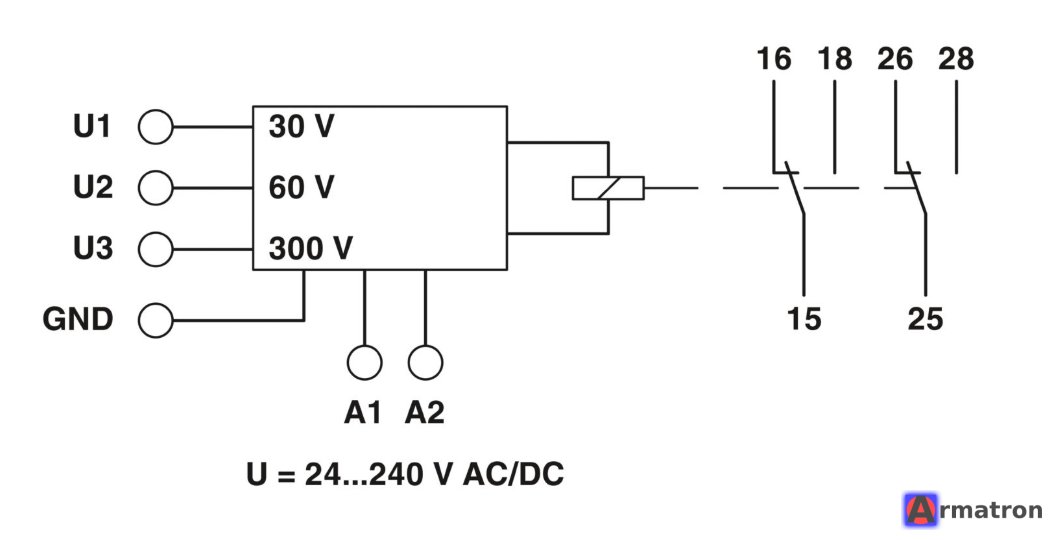

• Выход: 2 перекидных контакта (сухой контакт, PDT).
• Коммутационная способность: 5 А (при 250 В AC).

4. Питание устройства

Важно: Для работы самого реле серии EMD-FL требуется установка дополнительного модуля питания (трансформатора), который вставляется в специальный слот сбоку устройства.

• Подходящие модули питания (заказываются отдельно): например, на 24 VAC, 110 VAC, 230 VAC или 24 VDC. Это позволяет использовать одно и то же реле в сетях с разным напряжением собственных нужд.

5. Индикация и управление

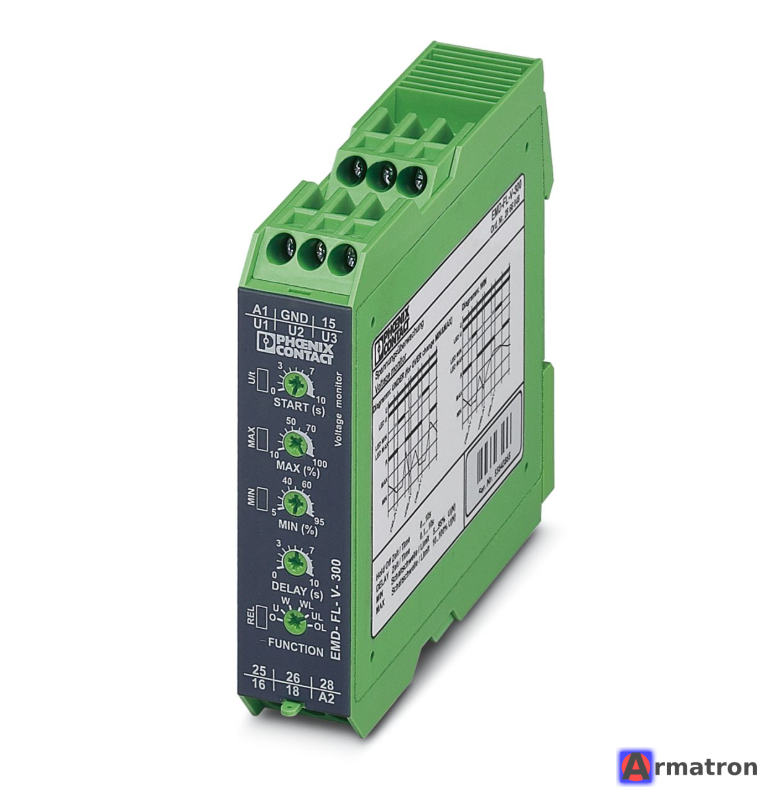

На передней панели расположены:

• Поворотные переключатели: для выбора функции, диапазона напряжения, пороговых значений срабатывания и времени задержки.
• Светодиоды (LED):
  • U (зеленый): Напряжение питания подано.
  • Rel (желтый): Состояние выходного реле.
  • Err (красный): Индикация ошибки (мигает при отсчете времени задержки, горит постоянно при аварии).

6. Конструкция

• Монтаж: На стандартную DIN-рейку.
• Ширина: 22,5 мм (компактный корпус).
• Степень защиты: IP40 (корпус), IP20 (клеммы).

Преимущества данной модели:

1. Универсальность: Работает и с AC, и с DC.
2. Высокая точность: Электронный контроль гораздо точнее электромеханических аналогов.
3. Гибкость: Широкий диапазон настроек времени и напряжения позволяет настроить защиту практически под любую задачу.
4. Надежность Phoenix Contact: Высокое качество сборки и долгий срок службы.

Типовое применение:

• Защита оборудования от «просадок» или скачков напряжения в сетях 220В.
• Контроль заряда/разряда аккумуляторных батарей (в режиме DC).
• Промышленная автоматика, где требуется контроль стабильности питающей сети.
