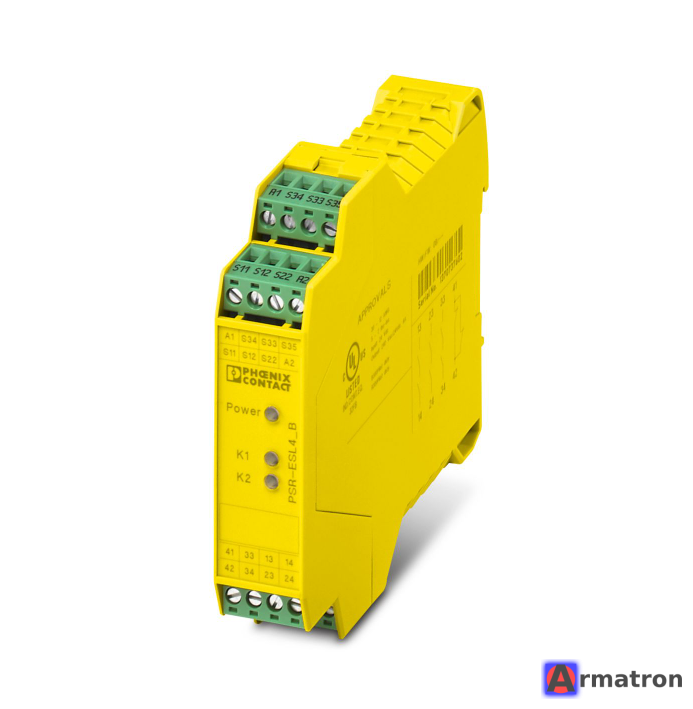

Это Реле безопасности Phoenix Contact серии PSR-classic.
Артикул (Order No.): 2981059
Полное наименование: PSR-SCP- 24UC/ESL4/3X1/1X2/B
Ниже приведены основные технические характеристики и описание данного устройства.
Основное назначение
Используется для контроля цепей безопасности, таких как:

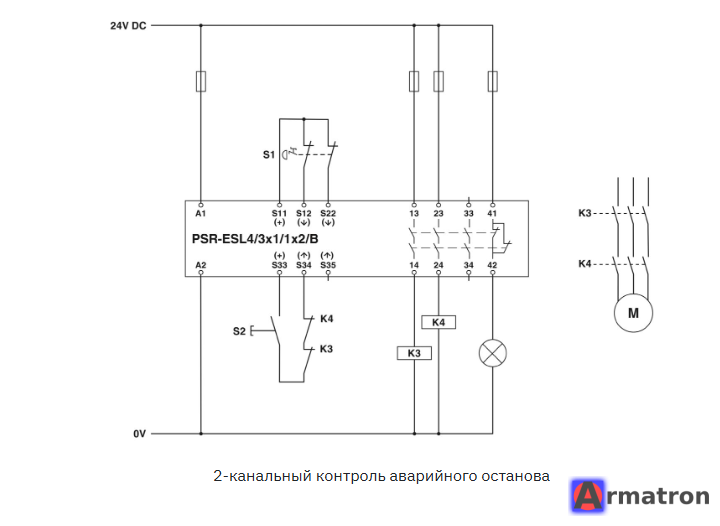

- Кнопки аварийного останова (E-Stop).
- Защитные двери / защитные ограждения.

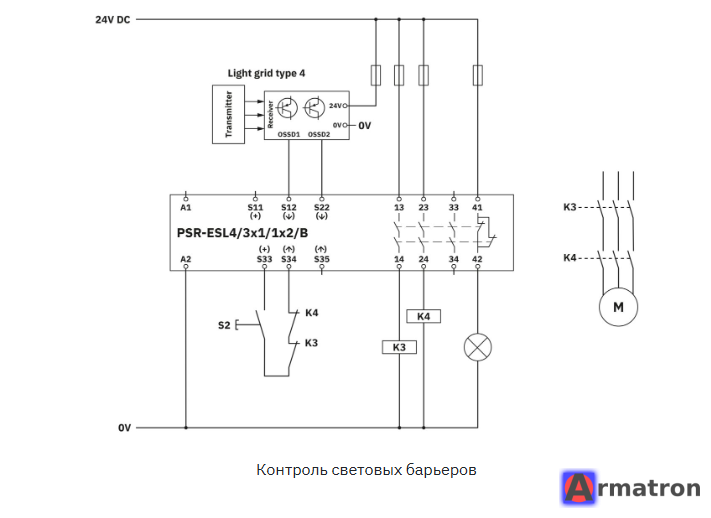

- Световые завесы (с релейными выходами).
Технические характеристики
- Напряжение питания (Input): 24 В AC/DC (переменный или постоянный ток).
- Тип подключения: Винтовые клеммы (вставные) — "SCP".
-
Контакты (Выходы):
- 3 замыкающих контакта (NO): Цепи активации (безопасные выходы) — клеммы 13-14, 23-24, 33-34.
- 1 размыкающий контакт (NC): Сигнальная цепь (для обратной связи, не безопасный) — клеммы 41-42.
-
Уровень безопасности:
- До SIL 3 (согласно IEC 61508).
- До PL e (Performance Level) и Категории 4 (согласно EN ISO 13849-1).
Функциональные особенности

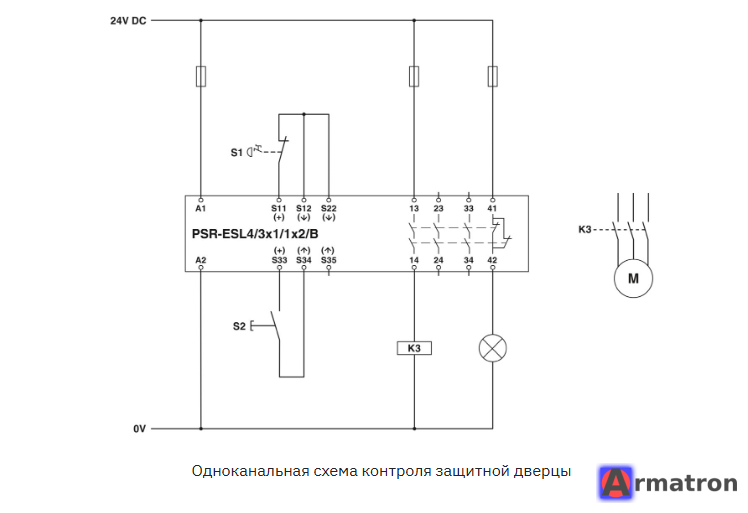

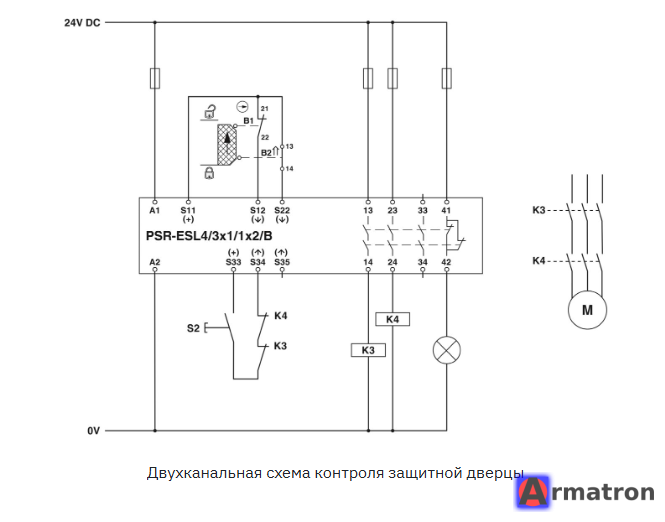

- Управление: Возможно одноканальное или двухканальное управление.
- Запуск: Поддерживает ручной контролируемый пуск (кнопка "Reset") или автоматический пуск.
- Контроль: Обнаружение перекрестных замыканий (Cross-circuit detection) в двухканальном режиме.

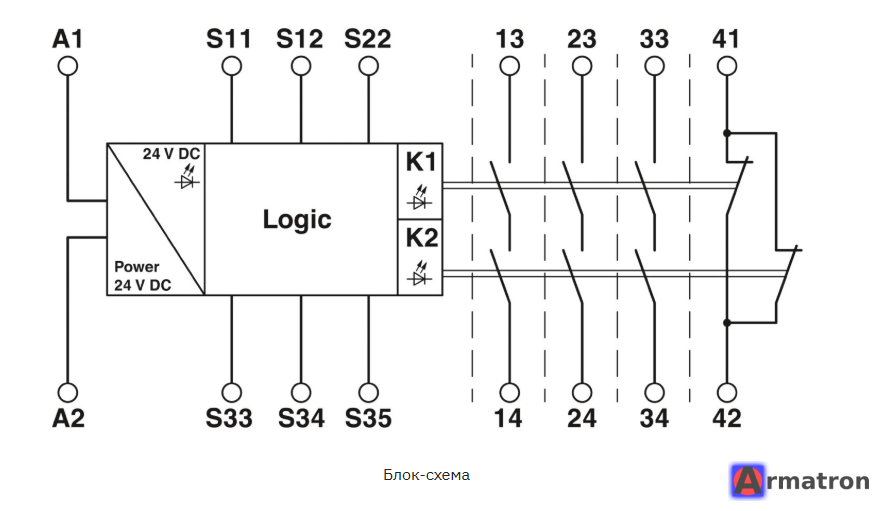

Схема подключения (упрощенная)
- A1 / A2: Питание 24 В.
- S11 / S12 / S21 / S22: Входные цепи (подключение кнопки E-Stop или концевиков дверей).
-
S33 / S34 / S35: Цепи запуска (Reset / Start).
- Для автоматического старта обычно ставится перемычка.
- Для ручного старта подключается кнопка сброса.
Статус и аналоги
Это устройство относится к классической серии реле безопасности Phoenix Contact. Оно широко распространено в промышленности. Если вы ищете замену для нового проекта, Phoenix Contact также предлагает более компактные серии (например, PSR-MC или PSR-PC), но для ремонта существующего оборудования лучше использовать именно этот артикул (2981059) для совпадения по клеммам.
В
ам нужна техническая документация (Datasheet) или помощь с подключением?
- Производитель Phoenix Contact
