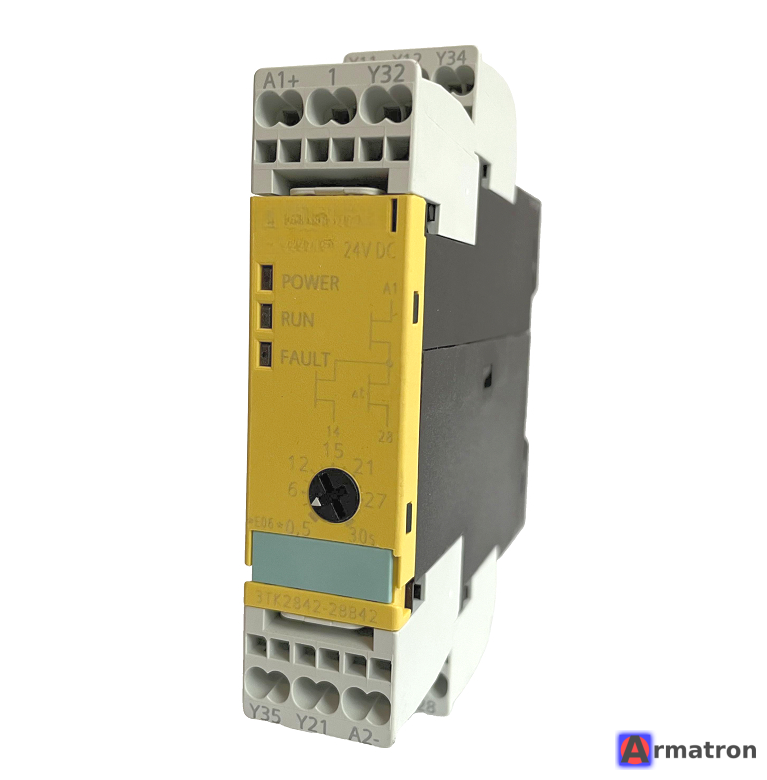

Siemens 3TK2842-2BB42 — это реле безопасности (Safety Relay) из серии Sirius 3TK28, предназначенное для контроля цепей аварийного останова и защитных ограждений.
Важно: Данная серия оборудования снята с производства (Discontinued). Компания Siemens заменила линейку 3TK28 на новую серию Sirius 3SK1/3SK2.
Ниже приведены основные характеристики и описание данного устройства:
Основные технические характеристики 3TK2842-2BB42:
- Тип устройства: Реле безопасности с функцией задержки времени (Time-delayed).
- Напряжение питания: 24 В DC (постоянный ток).
- Тип клемм: Пружинные клеммы (Spring-loaded terminals / Cage Clamp) — на это указывает цифра «2» в конце заказного номера (если бы была «1», были бы винтовые).
-
Выходные контакты:
- 2 мгновенных безопасных контакта (NO — нормально открытые) — срабатывают сразу при аварии.
- 2 контакта с задержкой времени (NO — нормально открытые) — отключаются через заданное время после срабатывания.
- Диапазон задержки времени: Обычно для этой модели диапазон составляет 0.05 ... 3 секунды (регулируемый).
- Категория безопасности: Соответствует требованиям до SIL 3 (IEC 62061) и PL e (ISO 13849-1), Категория 4.
- Тип запуска: Автоматический или контролируемый (с кнопкой сброса).
Применение:
Это реле часто используется в системах, где необходимо:
- Остановить оборудование в экстренной ситуации (E-Stop).
- Контролировать открытие защитных дверей/люков.
- Обеспечить безопасную остановку двигателей с инерцией (где нельзя отключать питание мгновенно, а нужно подождать остановки вращения, либо подать сигнал торможения).
Замена (Аналоги):
Поскольку 3TK2842 больше не производится, для новых проектов или замены вышедшего из строя оборудования следует использовать серию Sirius 3SK.
Прямого аналога "один в один" по форме корпуса может не быть, замена подбирается функционально. Скорее всего, потребуется комбинация:
- Базовый модуль: Например, 3SK1121 (Advanced) или 3SK1122.
- Модуль расширения с задержкой времени: В новой серии задержка часто реализуется отдельным пристегивающимся модулем (например, 3SK1211), либо настройкой DIP-переключателей на версии Advanced.
Рекомендация:
Если вам нужно заменить это реле, настоятельно рекомендуется проверить электрическую схему вашего оборудования. Новая серия 3SK1 более узкая и модульная, поэтому может потребоваться перекоммутация проводов в шкафу управления.
Если вам нужна помощь с подбором точного современного заказного номера для замены, уточните, какая именно задержка времени используется на вашем текущем устройстве (настроена на потенциометре).
