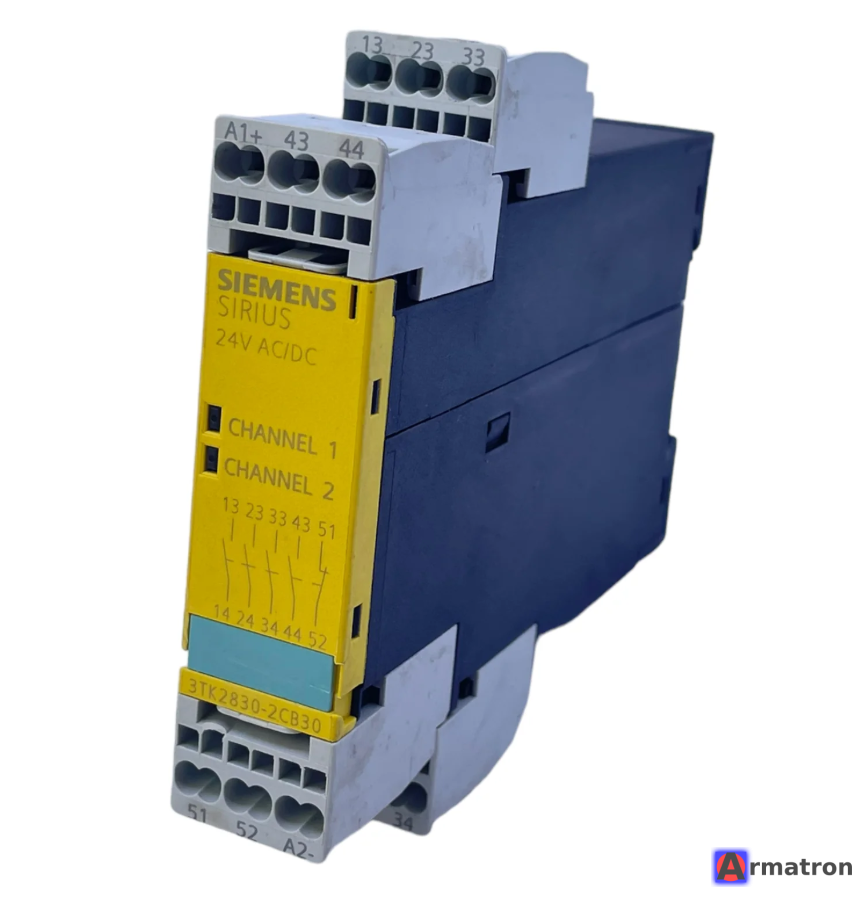

Реле безопасности 3TK2830-2CB30 Siemens

Siemens SIRIUS 3TK2830-2CB30 — это блок расширения контактов (контактор безопасности) из серии SIRIUS 3TK28.

⚠️ Важная информация: Данная серия снята с производства (объявлена устаревшей). Современной заменой является серия SIRIUS 3SK1.

Вот подробные технические характеристики и описание модели 3TK2830-2CB30:

1. Основное назначение

Это блок расширения выходов (Output Expansion Unit). Он не используется самостоятельно для контроля датчиков (например, кнопок аварийной остановки). Он подключается к базовому модулю безопасности (например, 3TK282*, 3SK1) для увеличения количества безопасных выходных контактов.

2. Технические характеристики

• Напряжение питания: 24 В AC/DC (переменный или постоянный ток).
• Тип клемм: Пружинные клеммы (Spring-loaded terminals / Cage Clamp) — на это указывает цифра 2 в артикуле.
• Контакты:
  • Безопасные (NO - нормально открытые): 4 шт. (цепи разрешения).
  • Вспомогательные (NC - нормально закрытые): 0 шт. (в данной конкретной модификации обычно только 4 NO, но лучше проверить схему на корпусе).
• Ширина корпуса: 22.5 мм.
• Степень защиты: IP20.
• Категория безопасности: Позволяет достичь PLe (ISO 13849-1) или SIL 3 (IEC 62061) при правильном подключении к базовому блоку.

3. Схема замены (Аналоги)

Так как 3TK28 купить новым проблематично, Siemens предлагает переход на серию 3SK1.

Прямой аналог из новой линейки:

• SIRIUS 3SK1121-2CB41 (или 3SK1121-2CB42)
  • Это блок расширения выходов.
  • Напряжение: 24 В DC (обратите внимание, старый был AC/DC, новый обычно DC, для AC нужны другие блоки питания или модели).
  • Клеммы: Пружинные.
  • Контакты: 4 NO.

4. Особенности подключения

Для работы этого реле необходимо подать управляющее напряжение на клеммы A1/A2 (через контакты базового реле безопасности) и подключить цепь обратной связи (Feedback loop) к базовому модулю, чтобы контролировать залипание контактов расширения.

Резюме: Если вам нужно заменить вышедшее из строя реле 3TK2830-2CB30, ищите складские остатки или переходите на 3SK1121-2CB42 (проверив совместимость по питанию 24V DC).
