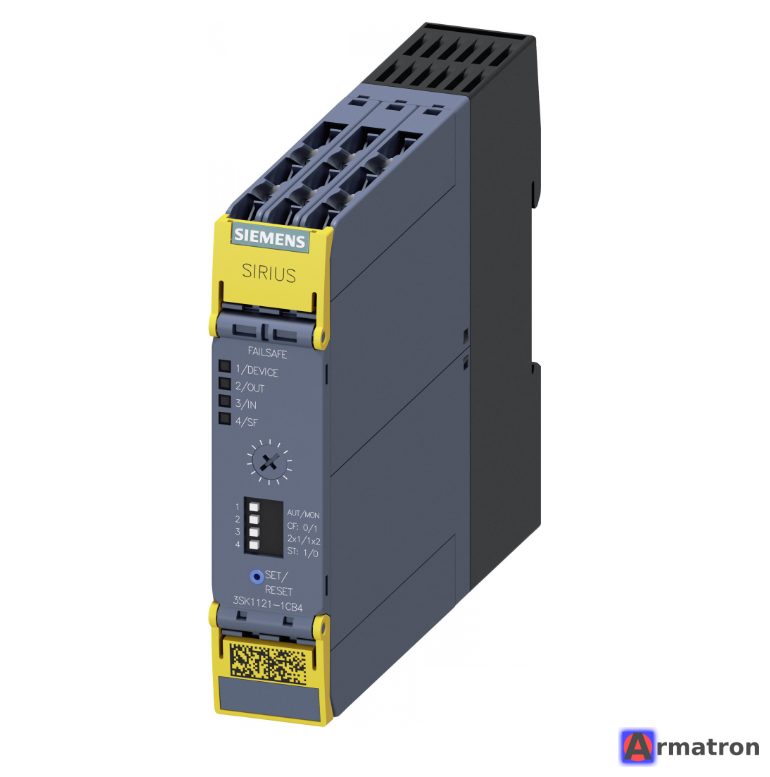

Реле безопасности Siemens SIRIUS 3SK1121-1CB41 — это высокофункциональное устройство из линейки SIRIUS Advanced, предназначенное для построения современных систем безопасности на производстве.
Ниже представлен подробный обзор характеристик, функций и особенностей этой модели.
1. Основное назначение
Это «базовое устройство» (Basic Unit) серии Advanced, которое используется для мониторинга датчиков безопасности (кнопок аварийного останова, защитных дверей, световых барьеров и т.д.) и надежного отключения исполнительных механизмов.
2. Технические характеристики
- Артикул: 3SK1121-1CB41
- Напряжение питания: 24 В постоянного тока (DC).
- Тип клемм: Винтовые клеммы (Screw terminals).
-
Количество безопасных выходов:
- 3 NO (нормально разомкнутых) — мгновенного действия (релейные контакты).
-
Вспомогательные контакты:
- 1 NC (нормально замкнутый) — для сигнализации (не является безопасным выходом).
- Ширина корпуса: 22.5 мм (компактный монтаж на DIN-рейку).
- Входы: 1- или 2-канальное подключение.
3. Параметры безопасности
Данное реле соответствует самым высоким стандартам безопасности:
- SIL (Safety Integrity Level): до SIL 3 (IEC 61508).
- PL (Performance Level): до PL e (ISO 13849-1).
- Категория: до Cat. 4.
4. Ключевые особенности версии "Advanced"
Модель 3SK1121-1CB41 отличается от базовой серии (Standard) следующими возможностями:
- Разъем для расширения (3ZY12): На задней части корпуса есть интерфейс для подключения соединительных шин. Это позволяет добавлять модули расширения выходов (например, 3SK12) без прокладки проводов между ними.
-
Настройка DIP-переключателями: Спереди под крышкой находятся переключатели, которыми можно настроить:
- Тип пуска (автоматический или контролируемый вручную).
- Мониторинг перекрестного замыкания (cross-circuit monitoring).
- Тип входа (1-канальный или 2-канальный).
- Универсальность: Работает как с механическими контактами, так и с электронными бесконтактными датчиками (PNP-выходы световых завес).
5. Применение
Реле используется для контроля:
- Кнопок аварийной остановки (E-Stop).
- Позиционных выключателей (защитные двери/ограждения).
- Бесконтактных датчиков (магнитных, RFID).
- Световых барьеров и завес (ESPE).
6. Преимущества
- Компактность: Высокая плотность контактов при малой ширине.
- Гибкость: Возможность создания модульной системы безопасности простым защелкиванием дополнительных блоков.
- Диагностика: Светодиодная индикация состояния питания (Power), каналов (Channel 1/2) и ошибок (Fault).
- Надежность: Высокий механический и электрический ресурс контактов.
Аналоги и аксессуары
- Если вам нужны пружинные клеммы (Push-in), артикул будет 3SK1121-2CB41.
- Для расширения количества выходов используются модули 3SK1211.
- Для питания и связи по шине используются соединители 3ZY1212.
Резюме: Это надежное, профессиональное решение для систем автоматизации, где требуется максимальный уровень безопасности (SIL3/PLe) и возможность расширения системы в будущем.
- Производитель Siemens
