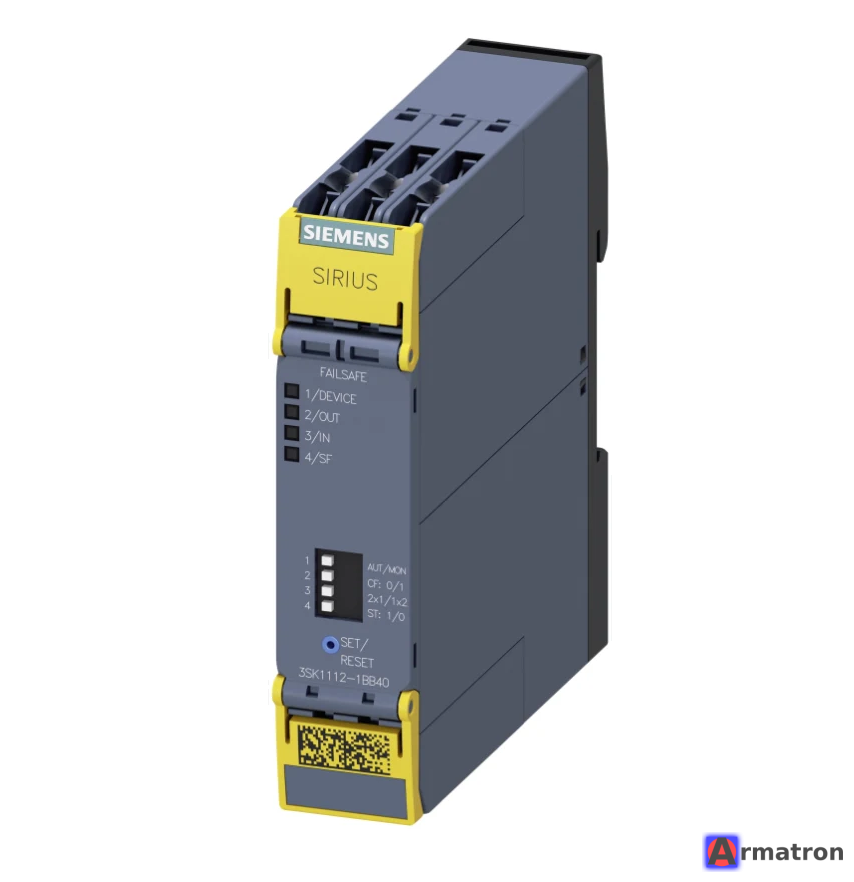

Реле безопасности Siemens SIRIUS 3SK1112-1BB40 — это базовый модуль из линейки 3SK1, предназначенный для обеспечения безопасности промышленного оборудования. Оно используется для контроля кнопок аварийного останова, защитных дверей, световых завес и других устройств безопасности.
Ниже приведен подробный обзор технических характеристик и особенностей данной модели.
Основные характеристики (кратко)
- Тип: Базовый модуль (Standard).
- Напряжение питания: 24 В постоянного тока (DC).
- Выходы: 3 замыкающих контакта (NO) — безопасные выходы; 1 размыкающий контакт (NC) — сигнальный выход.
- Тип клемм: Винтовые клеммы.
- Ширина корпуса: 22.5 мм.
Подробные технические параметры
1. Входы и функции
- Количество каналов: 1-канальное или 2-канальное подключение.
- Контроль короткого замыкания: Да (через перекрестное сравнение каналов).
- Функция сброса (Reset): Поддерживается как автоматический пуск, так и ручной (мониторируемый) пуск с помощью кнопки.
- Каскадирование: Возможно.
2. Выходные характеристики
- Безопасные выходы: 3 релейных контакта (NO, замыкающие), срабатывают мгновенно при активации функции безопасности.
- Сигнальный выход: 1 релейный контакт (NC, размыкающий) для передачи статуса в ПЛК или на лампу индикации.
-
Коммутационная способность:
- При AC-15 (230 В): до 5 А.
- При DC-13 (24 В): до 5 А.
3. Параметры безопасности
Данное реле соответствует высочайшим стандартам безопасности при правильном подключении:
- SIL (уровень полноты безопасности): до SIL 3 (IEC 61508).
- Уровень производительности (PL): до PL e (ISO 13849-1).
- Категория: до категории 4.
4. Конструкция и монтаж
- Монтаж: на стандартную DIN-рейку (35 мм).
- Степень защиты: IP20.
- Рабочая температура: от -25 до +60 °C.

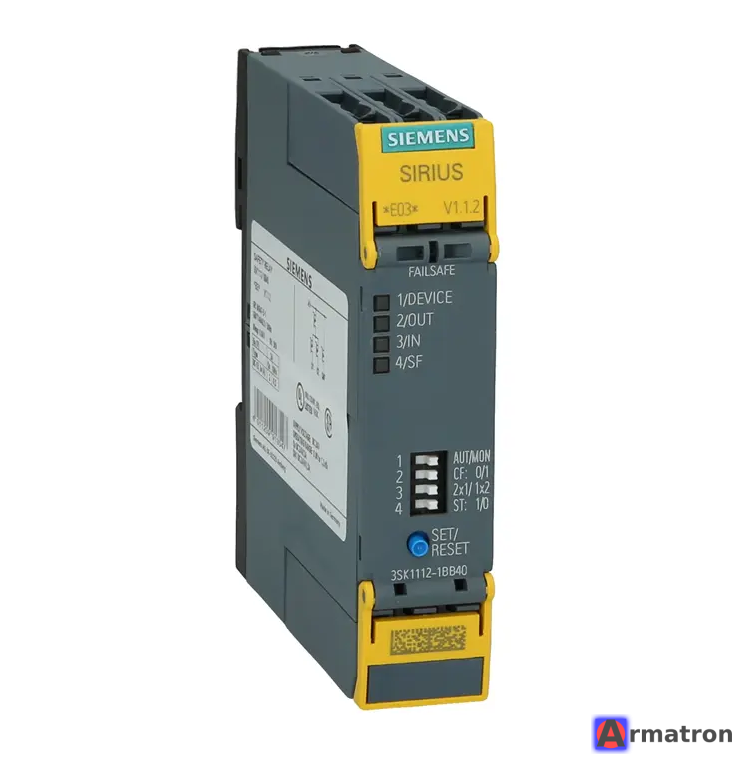

- Индикация: светодиоды на передней панели (питание, канал 1, канал 2, неисправность).
Применение
Реле 3SK1112-1BB40 идеально подходит для:
- Аварийной остановки: Отключение питания двигателей при нажатии «грибка».
- Защитных ограждений: Контроль концевых выключателей на дверях и люках станков.
- Бесконтактных датчиков: Работа со световыми барьерами и магнитными датчиками.
Преимущества серии 3SK1
- Компактность: экономит место в электрошкафу (всего 22,5 мм).
- Надежность: высокая износостойкость релейных контактов.
- Простота: настройка осуществляется с помощью поворотных переключателей на передней панели (выбор типа сброса и контроля перекрестного замыкания).
- Универсальность: подходит для большинства стандартных задач автоматизации.
Сравнение с другими моделями
Если вам нужны замедленные выходы (чтобы оборудование останавливалось плавно), вам подойдет серия Advanced (например, 3SK1121). Модель 3SK1112 — классическое решение для мгновенного размыкания
- Производитель Siemens
