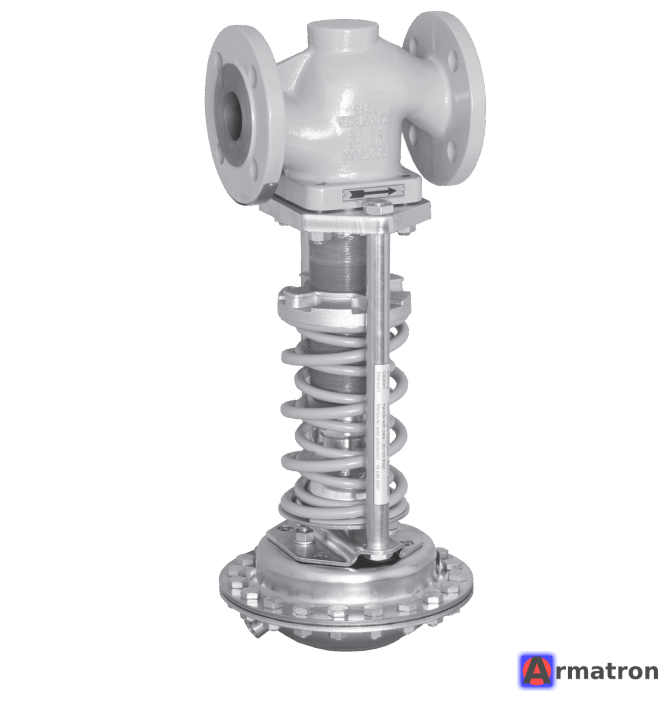

Регулятор давления прямого действия 41-73 Dn100 Pn25 Samson

Samson Тип 41-73 — это регулятор давления прямого действия, который функционально является регулятором давления «до себя» (перепускным клапаном).

Для указанных вами параметров (Dn100, Pn25) ниже приведено подробное техническое описание и характеристики.

Основное назначение

Регулятор Тип 41-73 предназначен для поддержания заданного давления во входном трубопроводе (перед клапаном) на постоянном уровне. При повышении давления выше установленного значения клапан открывается, сбрасывая излишки среды.

• Тип клапана: Перепускной (нормально закрытый).
• Среды: Жидкости, газы, пары.
• Состав изделия: Стандартно состоит из проходного клапана Тип 2413 и привода Тип 2417.

Технические характеристики (для конфигурации Dn100 Pn25)

• Условный диаметр (DN): 100 мм.
• Номинальное давление (PN): 25 бар.
• Kvs (пропускная способность): Стандартно для DN100 составляет 125 или 160 м³/ч (зависит от типа седла/плунжера, уточняется при заказе).
• Диапазон температур:
  • Стандартно: от -20 °C до +220 °C.
  • С удлинительной вставкой: до +350 °C.
  • Для пара и горячих сред (выше 150 °C) обязательно использование уравнительной емкости для защиты мембраны привода.
• Материал корпуса (для Pn25):
  • Обычно это сфероидальный чугун EN-JS1049 (GGG-40.3).
  • Также может быть изготовлен из литой стали 1.0619 (GS-C25), если этого требуют условия эксплуатации.
• Тип присоединения: фланцевое (по DIN EN 1092).

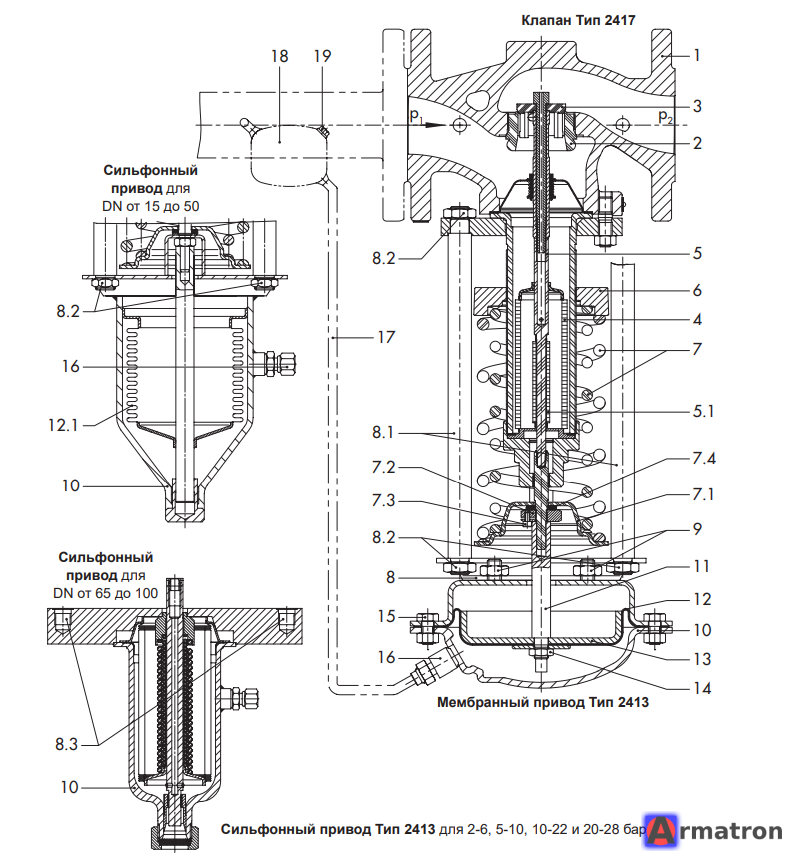

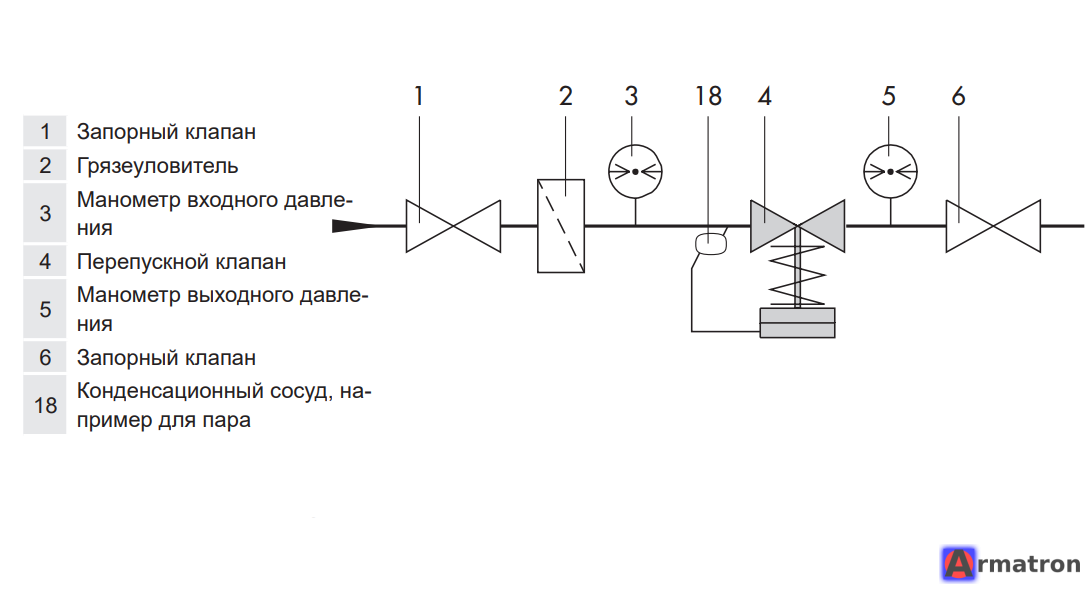

Принцип действия

Среда проходит через клапан в направлении, указанном стрелкой на корпусе. Давление среды до клапана передается через импульсную трубку на мембрану привода (тип 2417). Это давление создает усилие, направленное на открытие клапана, которому противодействует пружина задатчика.

• Если давление растёт — клапан открывается.
• Если давление падает — клапан закрывается пружиной.

Диапазоны настройки (диапазоны заданных значений)

Для правильного подбора необходимо знать требуемый диапазон настройки давления. Для привода типа 2417 существуют различные пружины и мембраны разной площади. Типичные диапазоны (бар):

• 0,05–0,25
• 0,1–0,6
• 0,2–1,2
• 0,8–2,5
• 2,0–5,0
• 4,5–10,0
• 8,0–16,0

Особенности модели Samson 41-73

1. Надежность: Сильфонное уплотнение штока обеспечивает герметичность и отсутствие трения (клапан разгружен по давлению).
2. Обслуживание: Клапан практически не требует технического обслуживания (Low maintenance).
3. Безопасность: При разрыве мембраны (в зависимости от конфигурации) клапан закрывается под действием пружины, предотвращая неконтролируемый сброс среды.

Что необходимо для заказа или замены

Если вы планируете закупку, кроме Dn100 и Pn25, поставщику потребуется следующая информация:

1. Диапазон настройки давления (например, нужно поддерживать давление на уровне 4 бар).
2. Рабочая среда и её температура (вода, пар, масло и т. д.).
3. Требуемый Kvs (если известен расход).
4. Если это замена старого клапана: серийный номер (на табличке Samson обычно указан как "Var.-ID" или "F-Nr").

Примечание: если вам нужен регулятор, который снижает давление (поддерживает давление «после себя»), то это модель Samson 41-23, а не 41-73.
