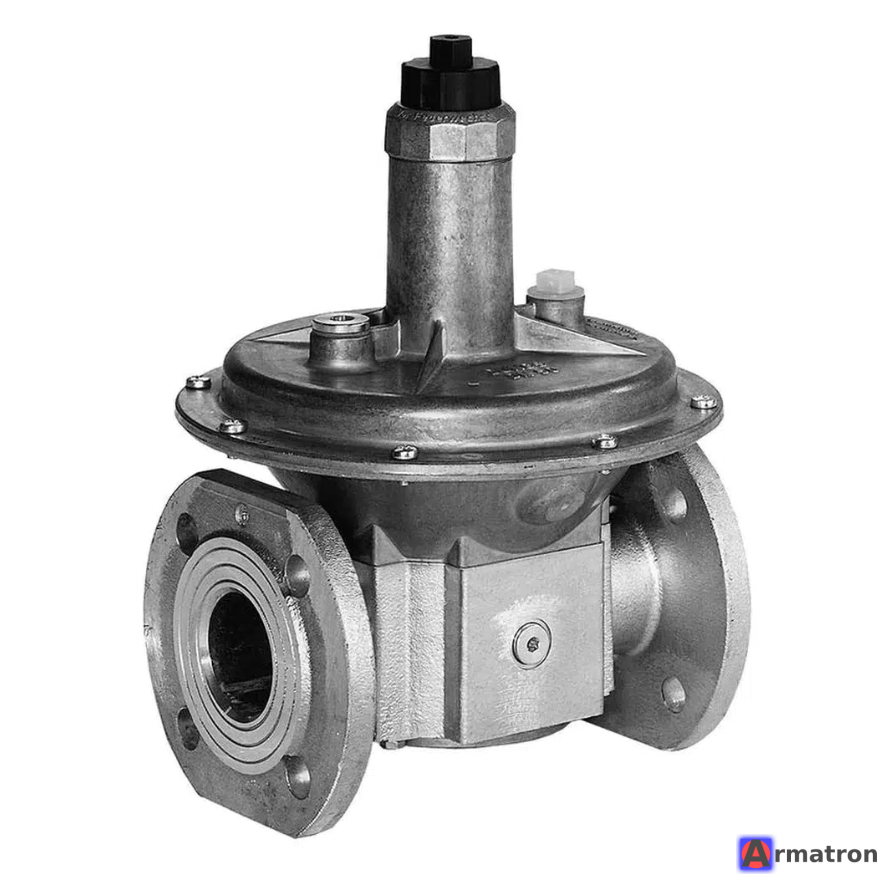

Регулятор давления газа FRS 5100 082552 Dungs

Dungs FRS 5100 (артикул 082552) — это высококачественный пружинный регулятор давления газа, предназначенный для поддержания постоянного давления газа на выходе (после себя) при изменении входного давления и расхода газа.

Модель FRS 5100 является одной из самых крупных в линейке и имеет фланцевое соединение.

Основные характеристики FRS 5100 (082552):

• Артикул: 082552
• Типоразмер: DN 100 (Ду 100)
• Тип соединения: Фланцевое (PN 16 согласно DIN EN 1092-1)
• Максимальное избыточное давление на входе (PmaxPmax​): 500 мбар (50 кПа)
• Диапазон выходного давления (WaWa​): Зависит от установленной пружины (обычно от 10 до 150 мбар). Стандартная пружина (синяя) обычно рассчитана на диапазон 10–30 мбар.
• Рабочая температура: от -15 °C до +70 °C
• Среда: природный газ, пропан, бутан, воздух и другие инертные газы. Не подходит для агрессивных газов.

Ключевые особенности серии FRS:

1. Внутренняя импульсная линия: В стандартном исполнении регулятор работает через внутренний импульсный канал. Однако для точной настройки при больших расходах предусмотрена возможность подключения внешней импульсной линии.
2. Высокая точность: Регулятор обеспечивает стабильное давление даже при резких изменениях расхода.
3. Компенсация входного давления: Наличие регулирующей мембраны позволяет исключить влияние колебаний входного давления на выходное.
4. Безопасность: Имеется встроенная предохранительная мембрана. Это означает, что при повреждении рабочей мембраны утечка газа в атмосферу будет минимальной (в пределах нормы) и в большинстве случаев установка сбросной линии («свечи») не требуется (зависит от местных норм).
5. Материалы: Корпус изготовлен из алюминия, литого под давлением; уплотнения и мембраны — на основе бутадиен-нитрильного каучука (NBR).

Применение:

Используется в составе газорегуляторных установок (ГРУ, ГРПШ), на газовых рампах промышленных горелок, котлов и других газопотребляющих агрегатов, где требуется высокая пропускная способность (фланец DN 100).

Таблица подбора пружин (для справки):

Если вам нужно изменить давление на выходе, необходимо заменить пружину. Основные варианты для FRS 5100:

• 10–30 мбар (стандарт) — синяя
• 30–70 мбар — красная
• 70–100 мбар — желтая
• 100–150 мбар — черная

Рекомендация:
При монтаже обратите внимание на стрелку на корпусе (направление потока газа). Регулятор FRS 5100 достаточно тяжелый, поэтому при установке на трубопровод следует предусмотреть надежные опоры.
