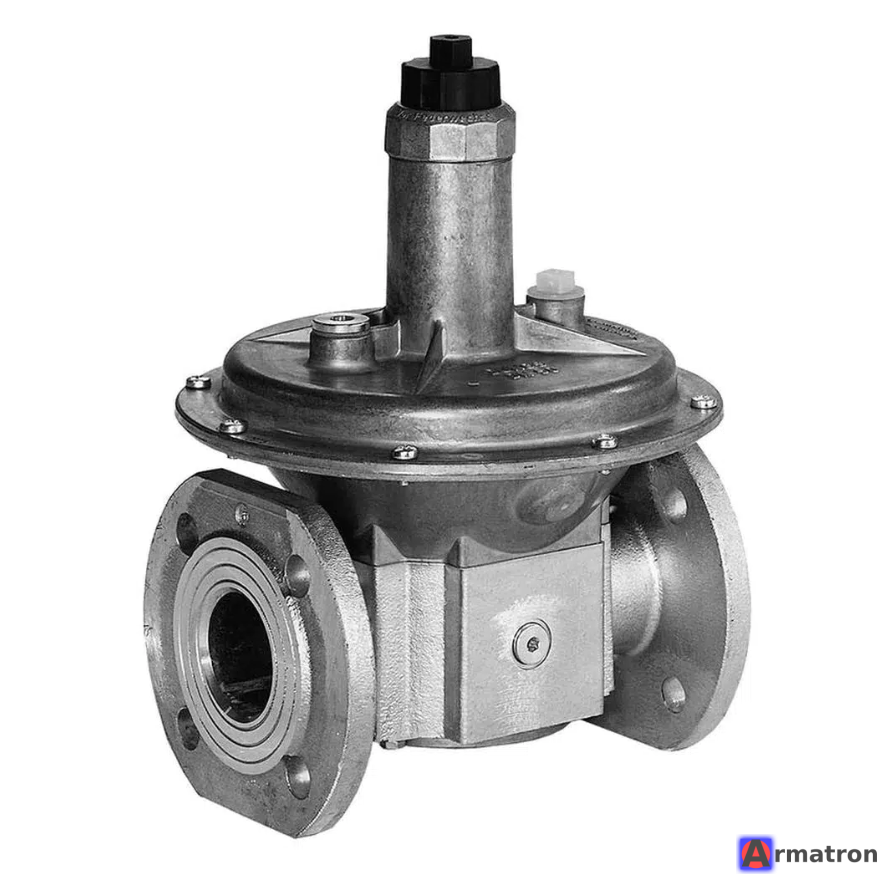

Регулятор давления газа FRS 5080 079681 Dungs

Регулятор давления газа Dungs FRS 5080 (артикул 079681) — это высококачественное устройство пружинного типа, предназначенное для поддержания постоянного заданного давления газа на выходе (после себя), независимо от колебаний входного давления и расхода газа.

Ниже приведены основные технические характеристики, описание и особенности данной модели.

Основные характеристики Dungs FRS 5080 (079681):

• Тип соединения: Фланцевое соединение DN 80.
• Максимальное избыточное давление на входе (pmaxpmax​): 500 мбар (50 кПа).
• Диапазон выходного давления: Зависит от установленной пружины. Обычно стандартная пружина (синяя) позволяет регулировать давление в диапазоне 10–30 мбар. Для других диапазонов (до 150 мбар) требуются сменные пружины.
• Рабочая среда: Природный газ, пропан, бутан, воздух и другие инертные газы. Не подходит для агрессивных газов.
• Диапазон рабочих температур: от -15 °C до +70 °C.
• Материалы: Корпус из алюминия, уплотнения и мембраны из бутадиен-нитрильного каучука (NBR).

Особенности модели FRS 5080:

1. Внутренняя импульсная линия: В стандартном исполнении регулятор имеет встроенную импульсную линию для контроля выходного давления. Однако при необходимости можно подключить внешнюю линию.
2. Регулируемое соотношение давлений: Обеспечивает высокую точность регулирования даже при малых расходах.
3. Компенсация входного давления: Конструкция включает в себя компенсационную мембрану, которая исключает влияние колебаний входного давления на точность работы.
4. Предохранительная мембрана: В стандартной комплектации не требует наличия продувочного трубопровода (в зависимости от местных норм), так как имеет встроенную предохранительную мембрану. При повреждении рабочей мембраны утечка газа не превышает установленных норм.
5. Монтажное положение: Регулятор предпочтительно устанавливать горизонтально, но допускается и вертикальная установка (при этом настройки могут немного сместиться из-за веса подвижных частей).

Применение:

Используется в составе газовых рамп промышленных горелок, отопительных котлов и других газопотребляющих агрегатов для обеспечения стабильного горения.

Таблица подбора пружин (примерная для серии FRS):

Если вам нужно изменить диапазон выходного давления, используются пружины разного цвета:

• 10–30 мбар: Синяя (стандарт)
• 30–70 мбар: Красная
• 70–100 мбар: Желтая
• 100–150 мбар: Черная

Что важно знать при покупке или замене:

• Артикул 079681: Это специфический идентификатор Dungs, гарантирующий, что вы получите именно модель FRS 5080 с заводской комплектацией.
• Запасные части: Для этой модели отдельно поставляются комплекты мембран и пружины. Если регулятор «травит» через дыхательное отверстие, скорее всего, повреждена рабочая мембрана.

Рекомендация: Установку, настройку и обслуживание газового оборудования Dungs должен выполнять только квалифицированный персонал, имеющий допуск к работе с газовым оборудованием.
