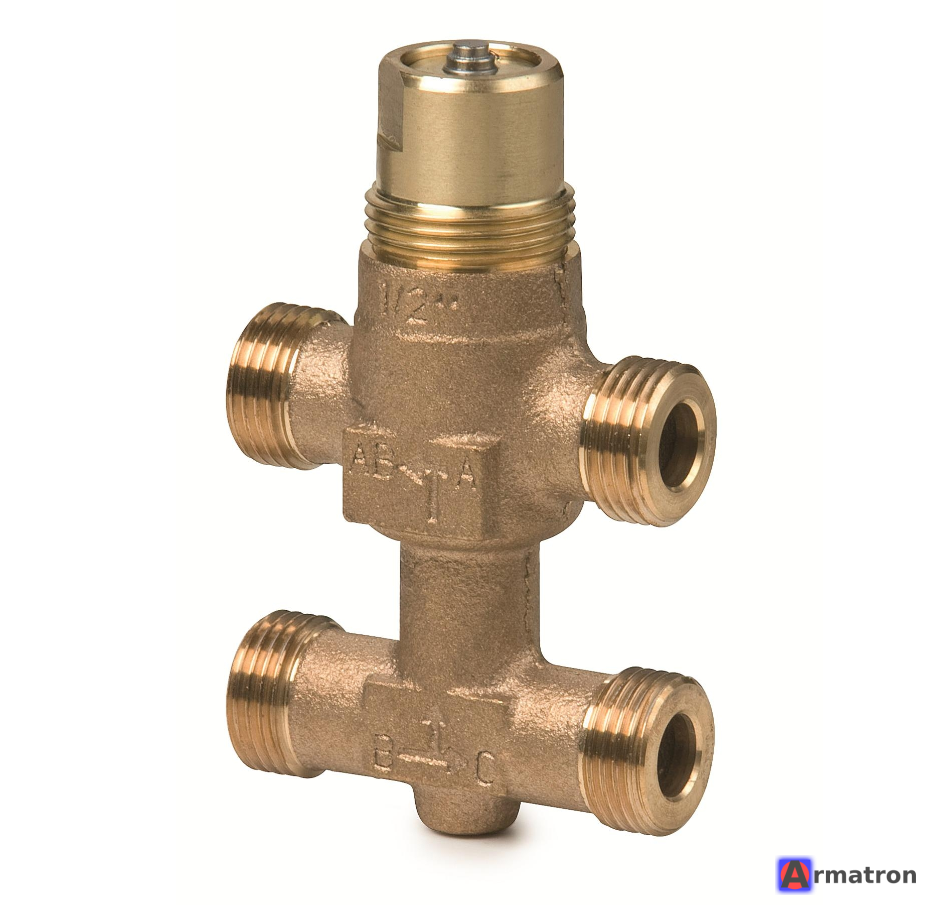

Регулирующий клапан VMP45.10-1.6 Siemens

Siemens VMP45.10-1.6 — это 3-ходовой регулирующий седельный клапан, который используется преимущественно в системах вентиляции и кондиционирования воздуха (HVAC), а также в системах отопления для управления водяными потоками.

Ниже приведены подробные технические характеристики и информация по применению.

Основные характеристики

• Тип устройства: 3-ходовой клапан (может использоваться как смесительный или распределительный, а также как 2-ходовой при заглушении одного порта).
• Серия: VMP45 (Acvatix).
• DN (Номинальный диаметр): 10 мм.
• Kvs (Пропускная способность): 1,6 м³/ч.
• PN (Номинальное давление): PN 16.
• Тип присоединения: Наружная резьба (G 1/2" B), плоское уплотнение.
• Ход штока: 5,5 мм.
• Материал корпуса: Бронза (CC491K / Rg5).
• Температура среды: от +1 до +110 °C (кратковременно до +120 °C).

Совместимые приводы (электромоторы)

Клапан VMP45.10-1.6 разработан для работы со следующими линейками приводов Siemens:

1. Серия SSB... (наиболее частое применение):
   • SSB31 / SSB31.1 (3-точечное управление, 230 В).
   • SSB81 / SSB81.1 (3-точечное управление, 24 В).
   • SSB61 (пропорциональное управление 0...10 В).
2. Серия SSC... (более мощные приводы, требуют больше места):
   • SSC31, SSC81, SSC61.

Область применения

• Управление зональными воздухонагревателями и охладителями.
• Фанкойлы.
• Небольшие подогреватели и охладители в вентиляционных установках.
• Системы радиаторного отопления (зональное регулирование).

Особенности монтажа

• Направление потока:
  • Вход: порт A.
  • Вход/Выход (байпас): порт B.
  • Выход (общий): порт AB.
  • При использовании в качестве смесительного клапана потоки идут от A и B к AB.
• Перед клапаном рекомендуется устанавливать сетчатый фильтр для защиты от загрязнений.
• Клапан должен устанавливаться так, чтобы привод не находился снизу (защита от протечек воды в привод).

Замена и аналоги

Если вы ищете замену старому клапану и не можете найти именно эту модель в наличии (хотя серия VMP45 все еще активна), можно рассмотреть современные аналоги из серии Siemens VVG (2-ходовые) или VXG (3-ходовые), но обязательно проверяйте совпадение монтажной длины и типа резьбы, так как они могут отличаться.

Если вам нужна документация (Datasheet) или помощь в подборе привода, уточните задачу.
