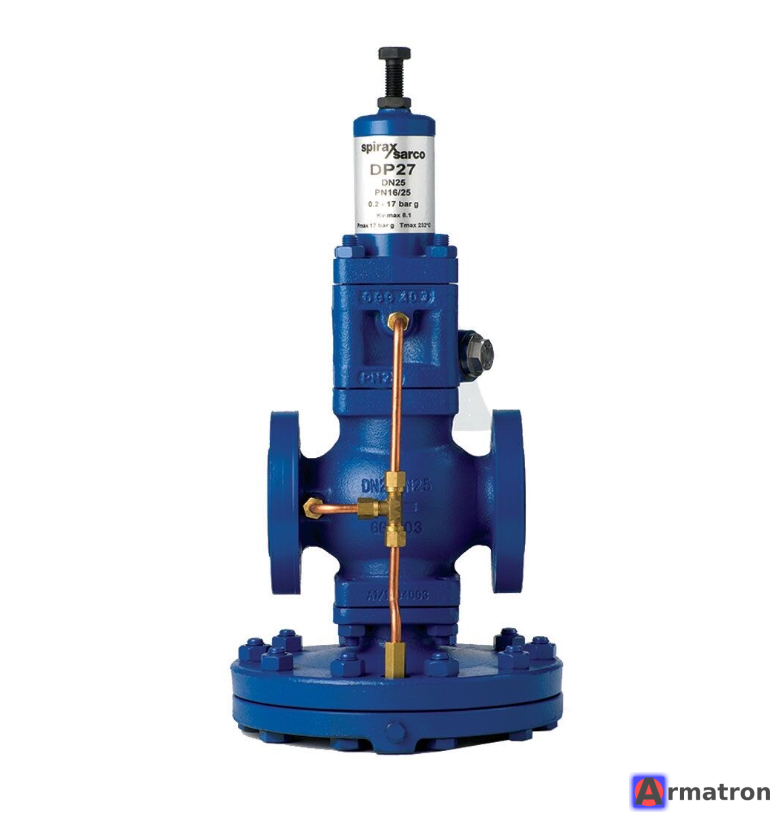

Редукционный клапан фланцевый DP27Y Dn25 Pn25 0.2-3.0 bar Spirax Sarco

Редукционный клапан Spirax Sarco DP27Y — это высокоэффективный регулятор давления прямого действия с пилотным управлением. Серия DP27 считается промышленным стандартом для точного контроля давления

Ниже приведен подробный обзор характеристик и особенностей данной модели:

Основные технические характеристики

• Модель: DP27Y (буква Y указывает на тип пружины — «Yellow»/Желтая, для диапазона 0,2–3,0
• Тип: Пилотный (с мембранным управлением). Обеспечивает гораздо более высокую точность, чем клапаны прямого
• Номинальный диаметр (DN): 25
• Номинальное давление (PN): 25 бар.
• Диапазон настройки (выходное давление): 0,2–3,0 бар.
• Присоединение: фланцевое.
• Рабочая среда: насыщенный и перегретый пар

Материалы

• Корпус: высокопрочный чугун (SG Iron) марки EN-GJS-400-18-LT (стандарт для PN25).
• Мембрана: нержавеющая сталь (армированная).
• Седло и клапан: нержавеющая сталь.

Преимущества модели DP27Y

1. Точность поддержания давления: Благодаря
2. Высокая пропускная способность: Конструкция позволяет пропускать большие объемы пара при относительно небольших габаритах клапана.
3. Надежность: Сменные внутренние детали и возможность обслуживания без демонтажа из трубопровода.
4. Одна мембрана: В отличие от некоторых других моделей, в DP27 используется одна мембрана из нержавеющей стали, что увеличивает срок ее службы.

Рекомендации по установке

Чтобы клапан служил долго и не засорялся, Spirax Sarco рекомендует следующую обвязку:

1. Сетчатый фильтр (Strainer): обязателен перед клапаном (с сеткой не менее 100 меш) для защиты пилотного механизма от шлама и окалины.
2. Сепаратор пара: рекомендуется для удаления влаги (конденсата), так как гидроудары могут повредить мембрану.
3. Манометры: до и после клапана для контроля работы и настройки.
4. Прямые участки: желательно, чтобы до и после клапана были прямые участки трубы.
5. Направление: стрелка на корпусе должна совпадать с направлением движения пара. Пилотный блок должен быть направлен вниз (для пара).

Применение

• Теплообменники.
• Автоклавы и стерилизаторы.
• Сушильные установки.
• Линии горячего водоснабжения.
• Любые технологические процессы, требующие стабильного давления пара низкого диапазона (до 3 бар).
