Редукционный клапан BRV2S 1" BSP Dn25 Pn25 0,14-1,7 bar gray spring Spirax Sarco

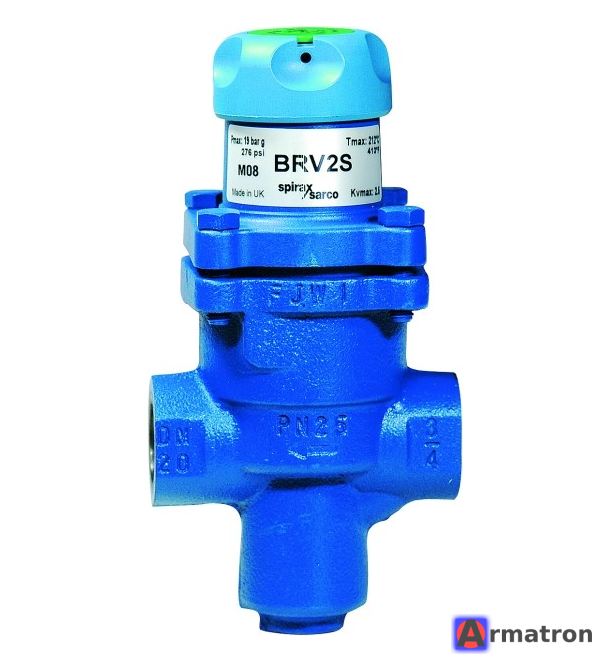

Наименование: Редукционный клапан Spirax Sarco BRV2S

Артикул / Модификация: BRV2S 1" BSP Dn25 Pn25 (Серая пружина)

Это редукционный клапан прямого действия (пилот не требуется), предназначенный для поддержания стабильного давления «после себя» в системах пара, сжатого воздуха и других нейтральных газов. Модель BRV2S отличается корпусом из высокопрочного чугуна (S.G. Iron) и сильфоном из нержавеющей стали.

Основные технические характеристики

• Производитель: Spirax Sarco (Великобритания)
• Модель: BRV2S
• Тип: Клапан редукционный прямого действия, сильфонный.
• Присоединение: Резьбовое 1" (дюйм), внутренняя резьба BSP (BS 21 Rp).
• Условный диаметр (Dn): 25 мм.
• Номинальное давление корпуса (Pn): 25 бар.
• Максимальное рабочее давление на входе: 19 бар (для насыщенного пара).
• Диапазон настройки давления на выходе: 0,14 – 1,7 бар.
• Тип пружины: Серая (Gray) — предназначена для низкого диапазона давлений.
• Максимальная рабочая температура: 210°C.

Материалы конструкции

• Корпус: Высокопрочный чугун с шаровидным графитом (S.G. Iron / GGG 40.3 / EN-GJS-400-18-LT).
• Клапан и седло: Нержавеющая сталь (закаленная для долговечности).
• Сильфон: Нержавеющая сталь.
• Толкатель и настроечный механизм: Сталь / Нержавеющая сталь.

Особенности и преимущества

1. Надежность: Сильфон из нержавеющей стали обеспечивает длительный срок службы и высокую устойчивость к гидроударам и вибрации по сравнению с мембранными клапанами.
2. Компактность: Небольшие габариты позволяют устанавливать клапан в ограниченном пространстве (OEM-установки, стерилизаторы, теплообменники).
3. Точность: Обеспечивает точное регулирование давления даже при колебаниях расхода.
4. Специфика пружины: Указанная серая пружина используется для задач, где требуется понизить давление до очень низких значений (ниже 1.7 бар), что часто встречается в системах вакуумирования, деаэрации или деликатного нагрева.

Цветовая маркировка пружин для серии BRV2S (для справки):

Ваша модель укомплектована пружиной для самого низкого диапазона.

• Серая: 0,14 – 1,7 бар (Ваш вариант)
• Зеленая: 1,4 – 4,0 бар
• Оранжевая: 3,5 – 8,6 бар

Рекомендации по монтажу

• Клапан устанавливается на горизонтальном трубопроводе.
• Направление потока должно совпадать со стрелкой на корпусе.
• Для защиты клапана перед ним обязательно должен быть установлен фильтр тонкой очистки (сепаратор с фильтром), чтобы окалина и грязь не повредили седло клапана.
• Рекомендуется установка запорной арматуры до и после клапана, а также манометра на выходе для настройки давления.

Если вам требуется чертеж, 3D-модель или инструкция по эксплуатации (I.M.), рекомендуется обратиться к официальной документации Spirax Sarco по коду модели BRV2S.
