Разделительный усилитель MCR-C-U-I- 4-DC 2814537 Phoenix Contact Разделительный усилитель MCR-C-U-I- 4-DC 2814537 Phoenix Contact Разделительный усилитель MCR-C-U-I- 4-DC 2814537 Phoenix Contact

Разделительный усилитель MCR-C-U-I- 4-DC 2814537 Phoenix Contact

Phoenix Contact
Артикул: A-1469
Есть в наличии на складе Поставщика
  • Вес: 0 кг.
  • Цена без НДС:
    44 717,00  руб.
  • Цена с НДС(22%):
    54 554,74  руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

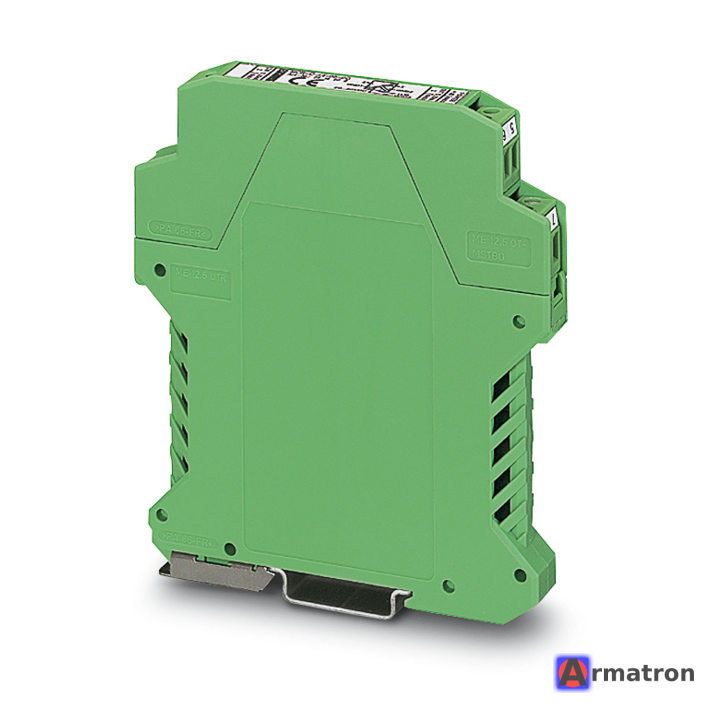

MCR-C-U-I-4-DC (Артикул: 2814537) от Phoenix Contact — это разделительный усилитель (преобразователь сигналов) с 3-сторонней гальванической развязкой.

В настоящее время это устаревшая модель (обычно снята с производства), и она заменена на более современные серии (например, MINI MCR или MACX MCR).

Ниже приведены основные характеристики и описание данного устройства:


Основные характеристики

  1. Функция:

    • Преобразование стандартного аналогового сигнала напряжения в токовый сигнал.
    • Гальваническая развязка между входом, выходом и питанием.

  2. Вход (Input):

    • Сигнал: 0 ... 10 В DC
    • Входное сопротивление: 100 кОм.

  3. Выход (Output):

    • Сигнал: 4 ... 20 мА
    • Максимальная нагрузка: ≤ 500 Ом.

  4. Питание:

    • Напряжение питания: 20 ... 30 В DC (номинальное 24 В DC).
    • Потребляемый ток: < 20 мА.

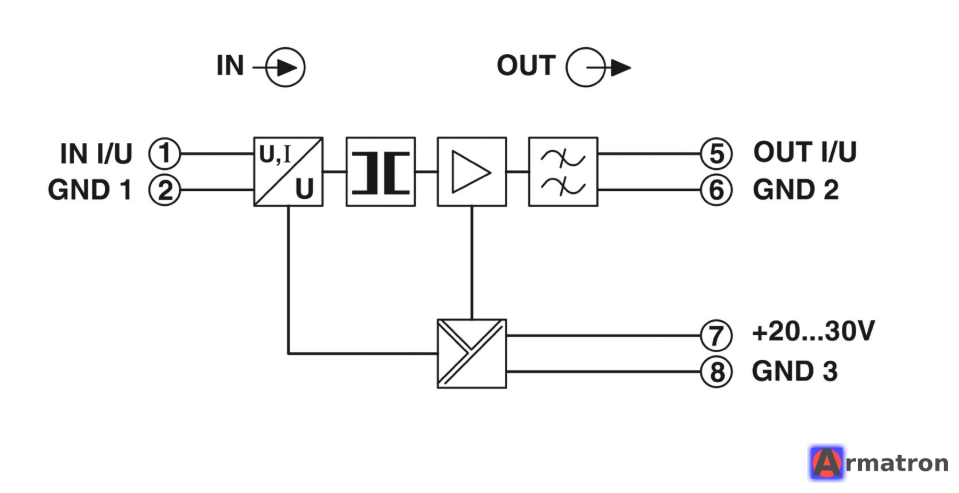

  5. Изоляция (Гальваническая развязка):

    • 3-сторонняя (Вход // Выход // Питание).
    • Напряжение испытания изоляции: 1.5 кВ (50 Гц, 1 мин).

  6. Конструкция:

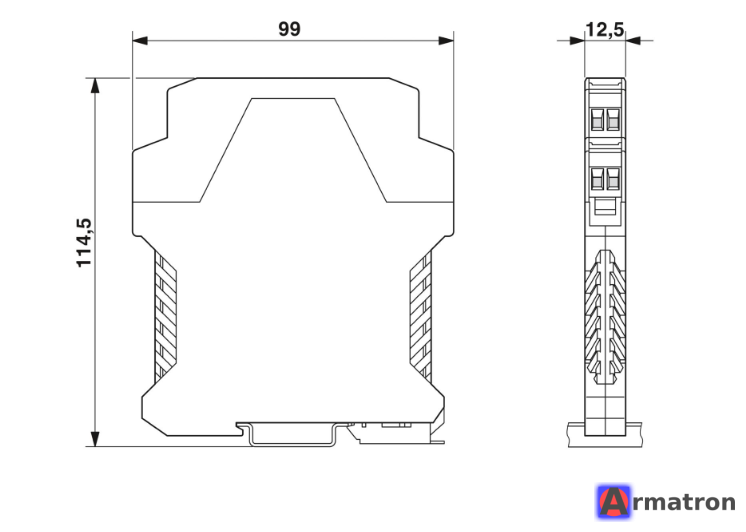

    • Ширина корпуса: 12.5 мм (серия MCR Compact).
    • Монтаж: На DIN-рейку (NS 35/7,5 или NS 35/15).
    • Тип подключения: Винтовые клеммы (съемные).
    • Цвет корпуса: Зеленый.


Назначение

Устройство используется для:

  • Электрической изоляции цепей управления от полевых устройств (защита от помех и замыканий).
  • Преобразования сигнала (например, контроллер выдает 0-10В, а исполнительный механизм требует 4-20мА).
  • Устранения "земляных петель" (ground loops).
  • Усиления сигнала для передачи на большие расстояния без потерь (токовый сигнал 4-20 мА более устойчив к помехам, чем 0-10 В).


Статус и Замена

Поскольку артикул 2814537 является архивным, для новых проектов или замены вышедшего из строя оборудования рекомендуется использовать современный аналог из серии MINI MCR.

Наиболее вероятный современный аналог (требуется проверка по габаритам и схеме подключения):

  • MINI MCR-SL-U-I-4 (Артикул: 2813583)
    • Вход: 0-10 В
    • Выход: 4-20 мА
    • Ширина: 6.2 мм (тоньше старого).


Перед заменой обязательно сверьте электрическую схему вашего щита, так как ширина корпуса и расположение клемм у нового аналога будут отличаться.
