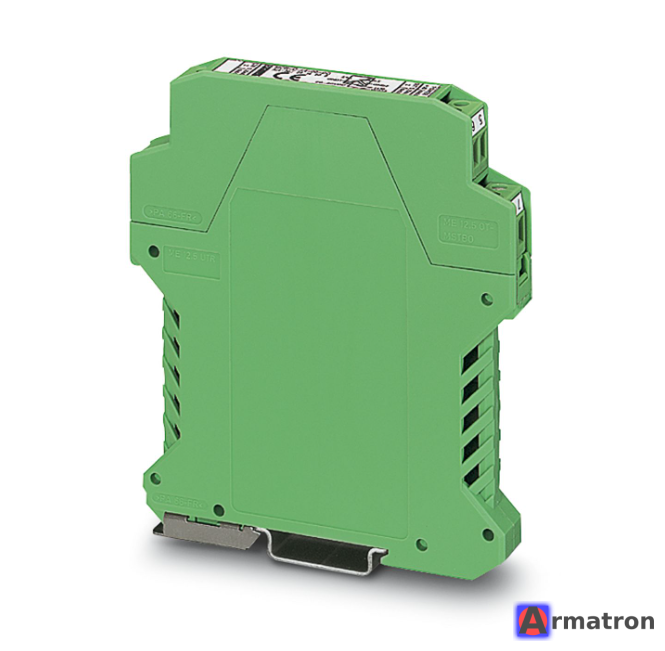

Разделительный усилитель MCR-C-I-I-00-DC 2814508 Phoenix Contact

MCR-C-I-I-00-DC (артикул 2814508) — это классический 3-канальный разделительный усилитель (гальваническая развязка) от немецкого концерна Phoenix Contact.

Этот прибор предназначен для гальванической развязки, передачи и фильтрации стандартных аналоговых сигналов постоянного тока.

Основные характеристики и назначение

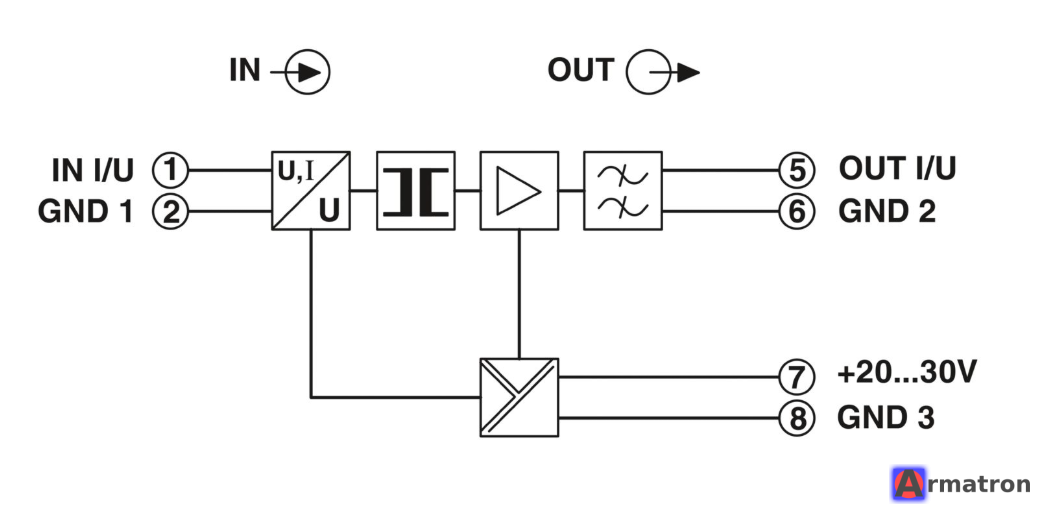

1. Гальваническая развязка 3-way: обеспечивает полную электрическую изоляцию между входом, выходом и цепью питания. Это защищает дорогостоящие контроллеры (ПЛК) от скачков напряжения, помех и исключает возникновение паразитных токов в контурах заземления.
2. Тип сигнала: Устройство работает с токовыми сигналами 0...20 мА или 4...20 мА. Модель с индексом 00 обычно означает фиксированную настройку (вход 0-20/4-20 мА -> выход 0-20/4-20 мА с коэффициентом передачи 1:1).
3. Питание: Требуется внешний источник постоянного тока 24 В DC (диапазон обычно 20...30 В DC).

Технические характеристики (кратко):

• Входной сигнал: 0...20 мА или 4...20 мА.
• Выходной сигнал: 0...20 мА или 4...20 мА.
• Сопротивление нагрузки (выход): ≤ 500 Ом.
• Погрешность: < 0,2% от конечного значения.
• Напряжение изоляции: 1,5 кВ (50 Гц, 1 мин).

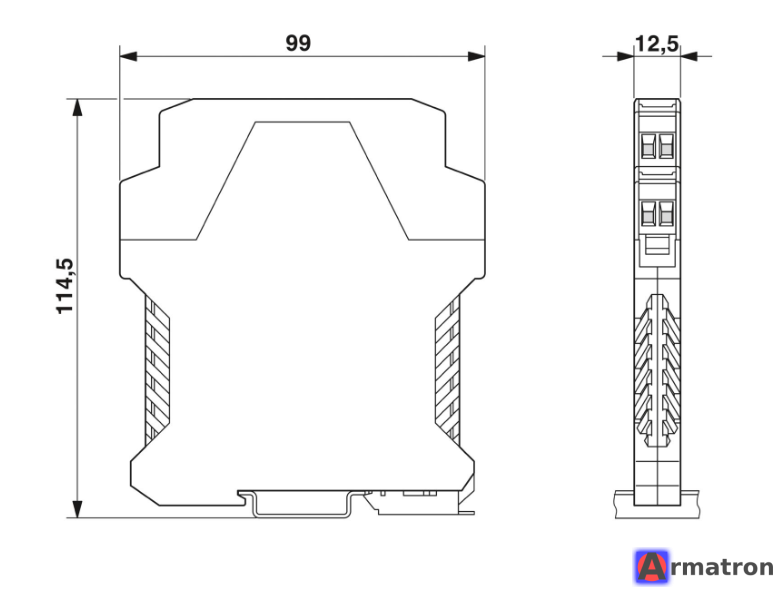

• Ширина корпуса: 12,5 мм (монтаж на DIN-рейку).
• Рабочая температура: -25 °C ... +60 °C.

Применение

• Изоляция датчиков от систем управления.
• Устранение проблем с «петлями заземления» в распределенных системах.
• Усиление слабого сигнала для передачи на большие расстояния.

Важная информация о статусе продукта

Модель 2814508 относится к «классической» серии MCR, которая на данный момент считается устаревшей. Phoenix Contact постепенно снимает его с производства или переводит в статус сервисных запчастей.

Современные аналоги:
Если вы ищете это устройство для нового проекта или замены, обратите внимание на современную серию MINI Analog Pro (она компактнее — всего 6,2 мм в ширину):

• MINI MCR-2-I-I (артикул 2901994) — современный прямой аналог.
• MINI MCR-SL-I-I (артикул 2864406) — предыдущее поколение серии MINI.

Преимущества новых моделей:

• В два раза меньше места на DIN-рейке (6,2 мм вместо 12,5 мм).
• Более высокая точность и стабильность.
• Возможность подключения питания через шинный соединитель на DIN-рейку (T-BUS).
