Разделительный усилитель 2865382 MACX MCR-EX-SL-RPSS-2I-2I Phoenix Contact

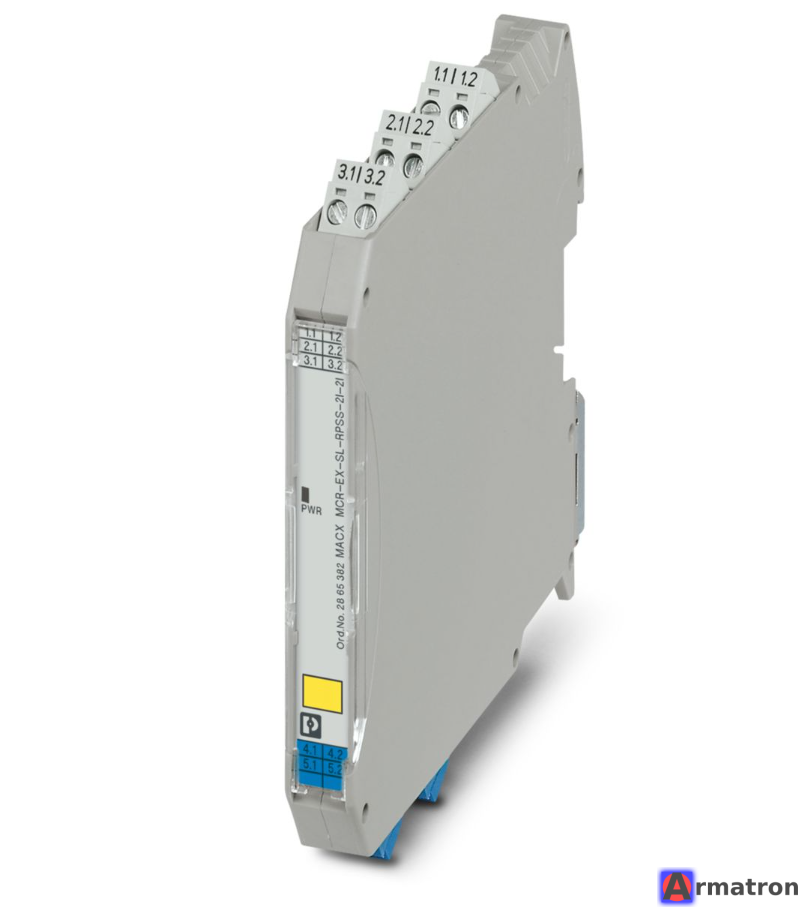

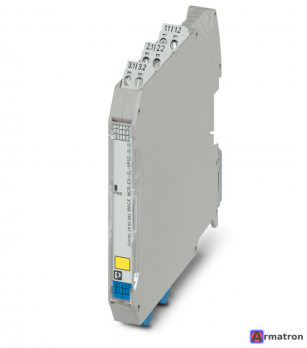

Phoenix Contact MACX MCR-EX-SL-RPSS-2I-2I (Артикул: 2865382) — это высокотехнологичный 2-канальный разделительный усилитель с питанием измерительного преобразователя, предназначенный для искробезопасной эксплуатации измерительных преобразователей и источников регулирующего тока, расположенных во взрывоопасных зонах.

Ниже приведен подробный обзор характеристик, функций и областей применения этого устройства.

Основное назначение

Устройство выполняет три главные функции:

1. Гальваническая развязка: Разделение входных, выходных цепей и цепей питания.
2. Питание датчиков: Подача питания на 2-проводные измерительные преобразователи (4–20 мА) во взрывоопасной зоне.
3. Передача сигнала: Передача аналогового сигнала 4–20 мА из опасной зоны (Ex) в безопасную зону.

Технические характеристики

• Количество каналов: 2 (независимых).
• Входной сигнал: 0/4 мА ... 20 мА (активный или пассивный).
• Выходной сигнал: 0/4 мА ... 20 мА (активный или пассивный).
• Напряжение питания: 19,2 В ... 30 В постоянного тока (номинальное 24 В постоянного тока).

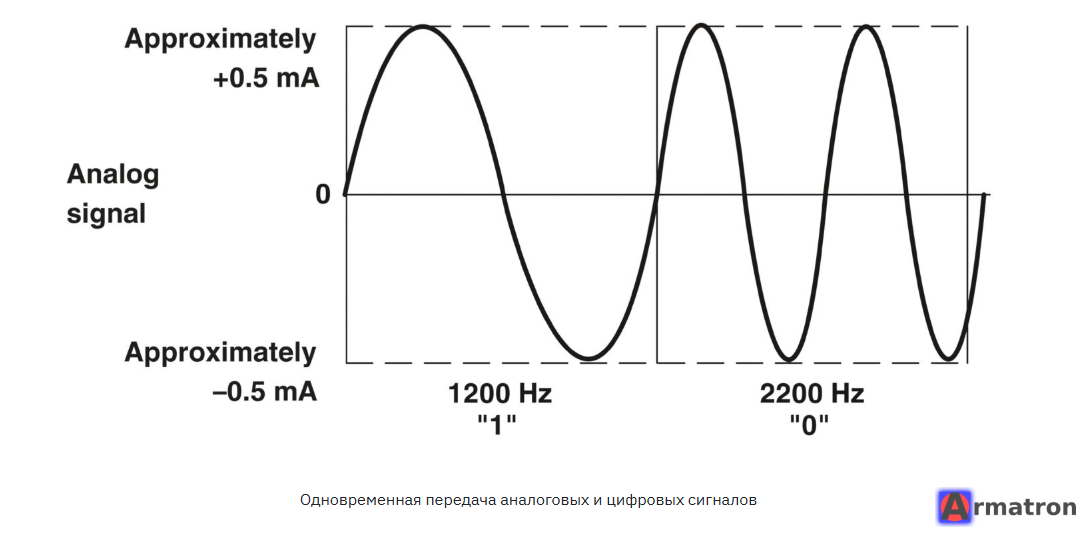

• Передача протокола HART: Да (устройство прозрачно для сигналов HART, что позволяет проводить удаленную диагностику датчиков).
• Погрешность: < 0,1 % от конечного значения.
• Диапазон температур: от -20 °C до +60 °C.
• Тип подключения: Винтовые зажимы (существуют версии с пружинными зажимами Push-in, но артикул 2865382 — это винтовые зажимы).

Безопасность и сертификация

Это устройство относится к серии MACX Analog Ex, что гарантирует высочайший уровень надежности:

• Искробезопасность (Ex i): Входные цепи сертифицированы для зон 0 и 20 (газ/пыль).
• Классификация SIL: Соответствует уровню полноты безопасности SIL 2 (согласно IEC 61508) в стандартном режиме и SIL 3 при определенных конфигурациях.
• Монтаж: Устанавливается в безопасной зоне или в зоне 2.

Ключевые преимущества

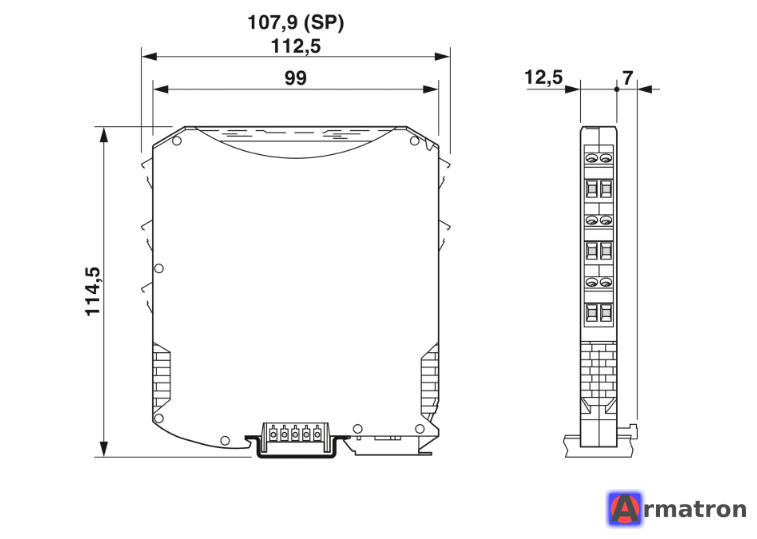

1. Двухканальность в узком корпусе: Ширина модуля всего 12,5 мм для двух каналов значительно экономит место на DIN-рейке в шкафу управления.
2. Универсальность: Поддерживает как активные, так и пассивные входы/выходы.
3. Надежность: Высокая электрическая изоляция (3-ходовая развязка).
4. HART-совместимость: позволяет передавать цифровой сигнал поверх аналогового без искажений.

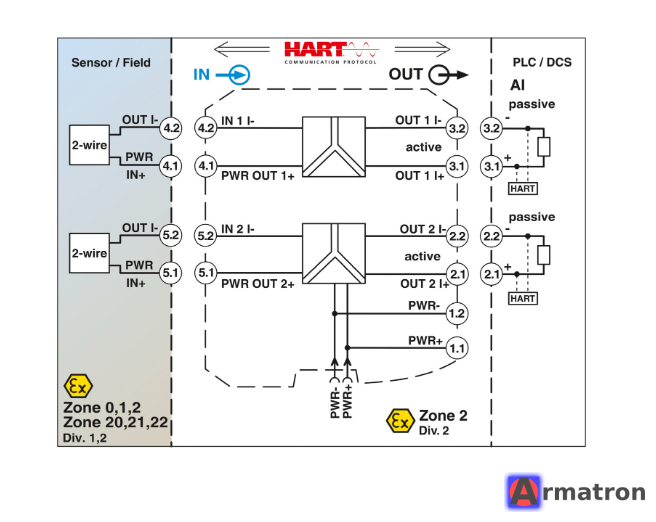

Схема подключения (упрощенная)

• Вход (взрывоопасная зона): Клеммы для подключения датчика (с питанием от модуля или внешним питанием).
• Выход (безопасная зона): Клеммы для подключения к контроллеру (ПЛК) или системе управления (ОСУ).
• Питание: Через клеммы на модуле или через шинный соединитель на DIN-рейку (T-BUS).

Применение

• Нефтегазовая промышленность.
• Химическая и фармацевтическая отрасли.
• Системы водоочистки и водоотведения, где датчики уровня/давления установлены во взрывоопасных резервуарах.
• Любые автоматизированные системы, требующие передачи сигнала 4–20 мА из взрывоопасных зон в безопасную зону с соблюдением требований SIL.
