Разделительные усилители MINI MCR-SL-I-I-SP 2864723 Phoenix Contact

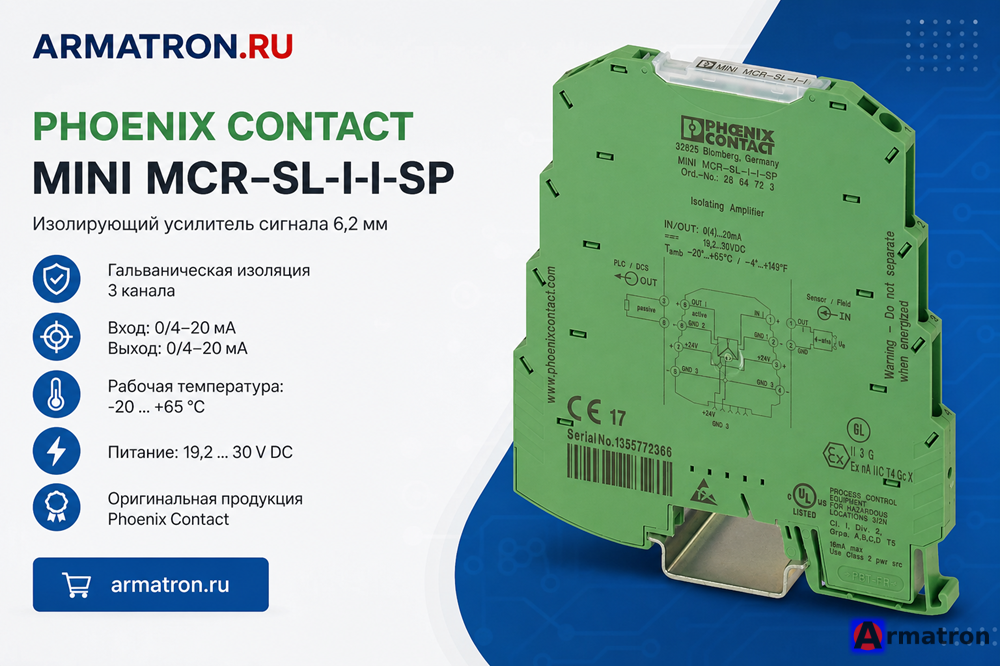

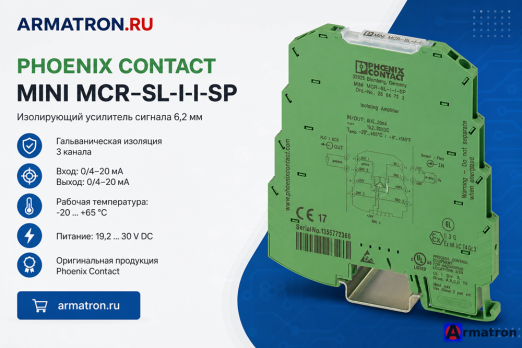

MINI MCR-SL-I-I-SP (Артикул: 2864723) от Phoenix Contact — это 3-х полосный разделительный усилитель (изолятор сигнала) из серии MINI Analog.

Ниже приведена подробная техническая информация и характеристики этого устройства.

Основное назначение

Устройство предназначено для гальванической развязки, усиления, фильтрации и передачи стандартных аналоговых сигналов тока. Оно обеспечивает электрическую изоляцию между входом, выходом и цепью питания («3-х путевая развязка»).

Расшифровка маркировки

• MINI MCR: Серия корпусов толщиной 6.2 мм.
• SL: Standard Line (стандартная линейка).
• I-I: Ток на входе — Ток на выходе (Current-to-Current).
• SP: Пружинные зажимы (Spring Cage). Если бы на конце не было букв или стояло -SC, это были бы винтовые зажимы.

Технические характеристики

1. Входные данные:

• Входной сигнал: 0 ... 20 мА или 4 ... 20 мА.
• Входное сопротивление: Прибл. 50 Ом.
• Максимальный входной ток: 50 мА.

2. Выходные данные:

• Выходной сигнал: 0 ... 20 мА или 4 ... 20 мА (повторяет входной сигнал 1:1).
• Нагрузка на выходе: ≤ 500 Ом (при 20 мА).
• Пульсация: < 10 мВ (эфф.).

3. Питание:

• Напряжение питания: 24 В DC (диапазон 19,2 ... 30 В DC).
• Потребление тока: < 20 мА.
• Особенность: Питание можно подавать напрямую на клеммы или через шинный соединитель DIN-рейки (T-BUS), что упрощает монтаж группы устройств.

4. Общие параметры:

• Гальваническая развязка: 1,5 кВ (50 Гц, 1 мин).
• Ошибка передачи: ≤ 0,1 % (от конечного значения).
• Время отклика (Step Response): прибл. 2 мс.
• Ширина корпуса: 6,2 мм.
• Тип подключения: Пружинные зажимы (SP) — обеспечивают вибростойкость и быстрый монтаж без отвертки.
• Рабочая температура: -20 °C ... +65 °C.

Преимущества и особенности

1. Компактность: Ширина всего 6.2 мм позволяет экономить до 65% места в шкафу управления по сравнению с традиционными изоляторами.
2. Энергоэффективность: Очень низкое потребление энергии.
3. Высокая точность: Минимальные искажения сигнала при передаче.
4. Универсальность: Работает как с 0-20 мА, так и с 4-20 мА (передача 1:1, устройство прозрачно для сигнала).
5. Пружинные клеммы: Технология Push-in/Spring-cage удобна тем, что контакт не ослабевает со временем от вибрации, в отличие от винтовых клемм.

Области применения

• Устранение контуров заземления (земляных петель) в системах автоматизации.
• Защита контроллеров (PLC) от перенапряжений со стороны полевых устройств.
• Усиление сигнала для передачи на большие расстояния (увеличение нагрузочной способности).
• Дублирование сигналов (при использовании специальных схем).

Если вам нужна схема подключения или CAD-модели, их можно найти на официальном сайте Phoenix Contact, введя артикул 2864723.
