Разделительные усилители MINI MCR-SL-I-I 2864406 Phoenix Contact

Phoenix Contact MINI MCR-SL-I-I (артикул 2864406) — это тонкий (6,2 мм) трехходовой разделительный усилитель серии MINI Analog. Он предназначен для гальванической развязки, усиления и фильтрации стандартных аналоговых сигналов тока.

Вот подробный обзор технических характеристик и особенностей этого устройства:

1. Основное назначение

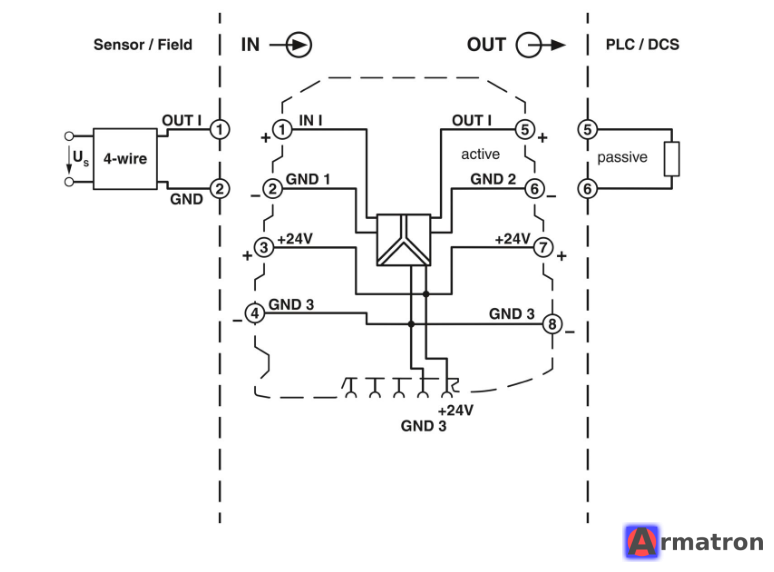

Устройство используется для передачи сигналов 0...20 мА или 4...20 мА от датчика к контроллеру (ПЛК), обеспечивая при этом полную электрическую изоляцию между входом, выходом и цепью питания. Это предотвращает возникновение контуров заземления и защищает оборудование от помех и перенапряжений.

2. Технические характеристики

• Входной сигнал: 0...20 мА или 4...20 мА (настраивается).
• Выходной сигнал: 0...20 мА или 4...20 мА.
• Тип развязки: 3-ходовая (вход / выход / питание изолированы друг от друга).
• Напряжение пробоя (изоляция): 1,5 кВ (50 Гц, 1 мин).
• Напряжение питания: 19,2...30 В DC (номинальное 24 В DC).
• Погрешность: < 0,1% от конечного значения.
• Температурный коэффициент: < 0,01% / К.
• Рабочая температура: от -20 °C до +65 °C.

3. Конструктивные особенности

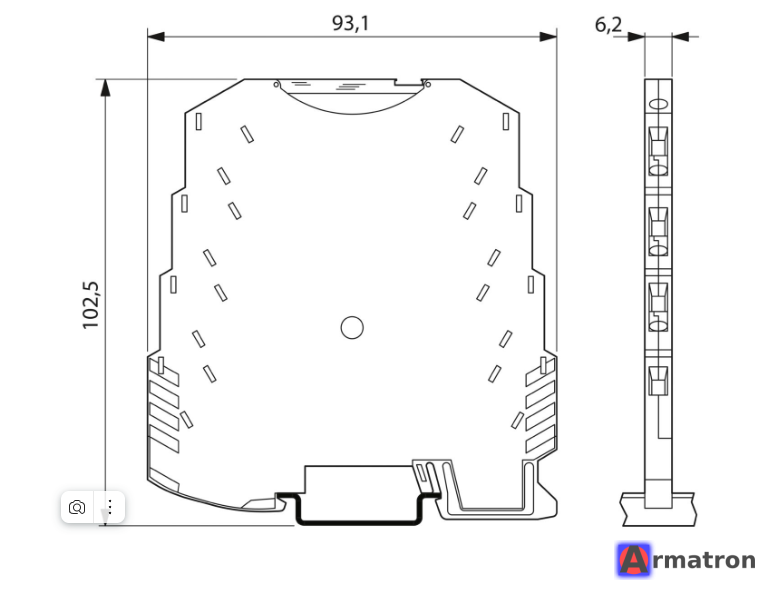

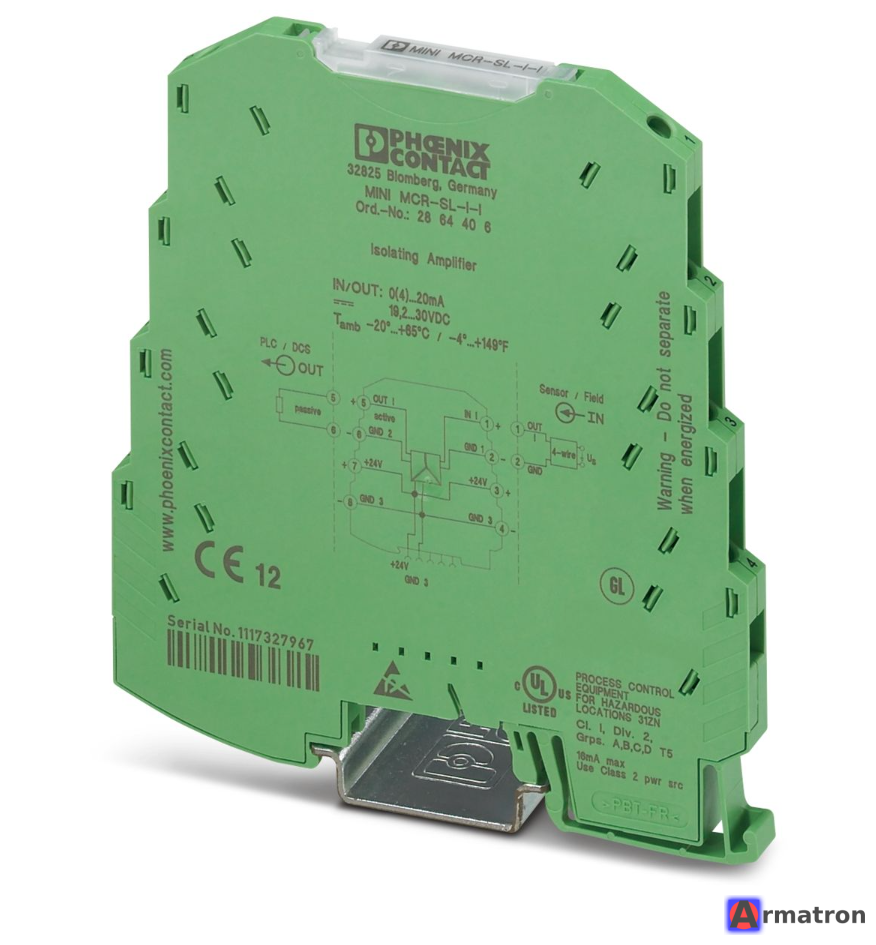

• Ширина корпуса: всего 6,2 мм, что позволяет значительно экономить место на DIN-рейке.
• Тип подключения: Винтовые зажимы (существует версия с пружинными зажимами, но артикул 2864406 — это именно винты).
• Монтаж: На стандартную DIN-рейку NS 35.
• Питание через T-образный соединитель: Модуль поддерживает шинный соединитель для DIN-рейки (ME 6,2 TBUS), что позволяет запитать группу модулей через один разъем, не прокладывая перемычки к каждому устройству.

4. Настройка

Настройка диапазона (0-20 мА или 4-20 мА) производится с помощью DIP-переключателей, расположенных на боковой стороне корпуса. На самом корпусе обычно приведена таблица положений переключателей для выбора нужного режима.

5. Преимущества серии MINI Analog

1. Компактность: Экономия до 65% места в шкафу по сравнению с традиционными преобразователями шириной 12,5–17,5 мм.
2. Энергоэффективность: Низкое собственное потребление тока.
3. Надежность: Phoenix Contact — один из лидеров рынка в области промышленной электроники.

Где применяется?

• Системы АСУ ТП в промышленности.
• Объекты энергетики и водоканалы.
• Подключение датчиков давления, уровня, расхода к аналоговым входам контроллеров в условиях сильных электромагнитных помех.

Прямые аналоги

Если вам нужна универсальность (например, преобразование тока в напряжение 0-10 В), стоит обратить внимание на модель MINI MCR-SL-UI-UI (2864383), которая позволяет настраивать практически любые комбинации входных и выходных сигналов.

Нужна ли вам схема подключения или помощь в подборе аксессуаров (например, T-BUS соединителя)?
