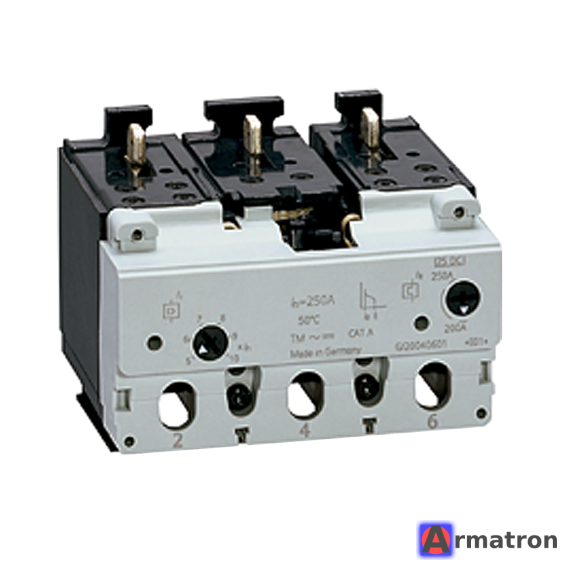

Расцепитель 3VL9325-7DC30 Siemens

Siemens 3VL9325-7DC30 — это расцепитель минимального напряжения (Undervoltage Release / UVR), предназначенный для использования с автоматическими выключателями серии Sentron VL.

Ниже приведены подробные характеристики и описание данного устройства.

Основные характеристики

• Тип устройства: Расцепитель минимального напряжения (UVR).
• Артикул (MLFB): 3VL9325-7DC30.
• Номинальное напряжение управления (Us):
  • 110 ... 127 В переменного тока (AC).
  • 110 ... 127 В постоянного тока (DC).
• Совместимость с автоматическими выключателями:
  • Предназначен для корпусов (типоразмеров): VL160X, VL160, VL250.
  • Это соответствует сериям выключателей 3VL1, 3VL2 и 3VL3.
• Место установки: Устанавливается внутри корпуса автоматического выключателя (обычно в правый слот дополнительных устройств).

Принцип действия и назначение

Расцепитель минимального напряжения выполняет следующие функции:

1. Отключение при падении напряжения: Если напряжение в цепи управления падает ниже определенного уровня (обычно ниже 35-70% от номинала), расцепитель механически воздействует на выключатель, переводя его в положение "Trip" (Отключено).
2. Защита от самозапуска: Предотвращает повторное включение оборудования после восстановления питания до тех пор, пока оператор вручную не взведет выключатель.
3. Блокировка включения: Автоматический выключатель невозможно включить, если на расцепитель не подано напряжение (или оно недостаточно).
4. Аварийное отключение: Часто используется в цепях аварийной остановки (кнопки "Гриб"), размыкая цепь питания расцепителя.

Важная информация о статусе продукта

Серия автоматических выключателей Siemens Sentron VL (включая аксессуары 3VL) является устаревшей и снятой с производства.

• Замена: Современным аналогом является серия Sentron 3VA.
• Доступность: Новые расцепители 3VL найти сложно, они доступны в основном из складских остатков дистрибьюторов или на вторичном рынке.

Если вам необходимо заменить данный расцепитель:
Убедитесь, что ваш автоматический выключатель относится именно к габаритам VL160X, VL160 или VL250. Для более крупных габаритов (VL400 и выше) используются другие артикулы.
