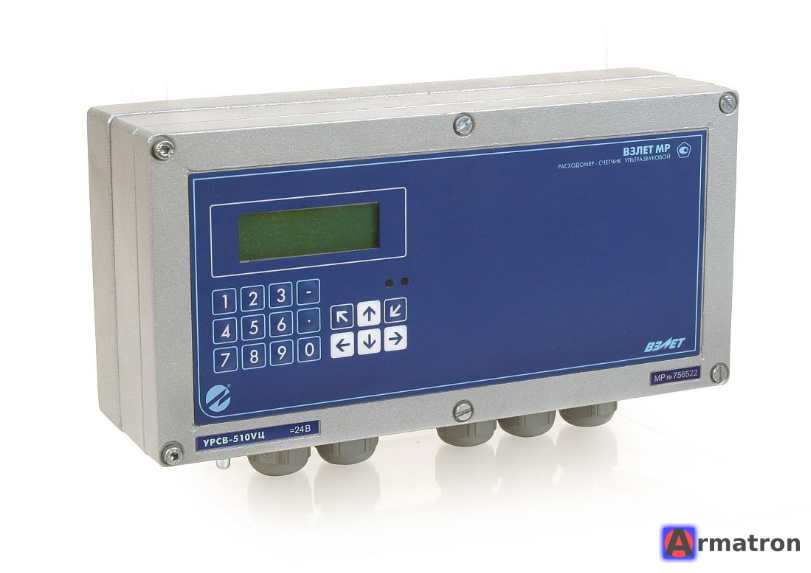

Расходомер-счетчик ультразвуковой для вязких жидкостей ВЗЛЕТ МР УРСВ-510V ц

ВЗЛЕТ МР (исполнение УРСВ-510V ц) — это специализированный ультразвуковой расходомер-счетчик, предназначенный для измерения объемного расхода и объема вязких жидкостей (нефть, нефтепродукты, мазут, масла и др.) в широком диапазоне температур и давлений.

Ниже приведен подробный обзор характеристик, особенностей и преимуществ данной модели.

1. Назначение

Прибор используется для технологического и коммерческого учета вязких жидкостей, которые текут в полностью заполненных трубопроводах. Индекс «V» (Viscous) в названии прямо указывает на адаптацию алгоритмов прибора для работы с жидкостями высокой вязкости, где число Рейнольдса может быть низким (ламинарный или переходный режим течения).

2. Основные технические характеристики

• Тип измеряемой среды: Нефть, дизельное топливо, мазут, смазочные материалы и другие жидкости с кинематической вязкостью (обычно до 200–500 сСт, в зависимости от диаметра и условий).
• Диаметры трубопроводов (DN): от 10 до 2000 мм (зависит от типа используемых датчиков).
• Погрешность:
  • Относительная погрешность измерения расхода: от ±1% до ±2% (в зависимости от условий установки и диапазона скоростей).
• Выходные сигналы:
  • Цифровой интерфейс: RS-485 (протокол Modbus RTU или фирменный «Взлет»).
  • Импульсный/частотный выход.
  • Токовый выход (4-20 мА) — опционально.
• Питание: Обычно 24 В постоянного тока или 220 В переменного тока (зависит от модификации).
• Исполнение корпуса: Пылевлагозащита IP65 (или выше под заказ).

3. Особенности модификации «ц»

Буква «ц» в маркировке приборов «Взлет» чаще всего означает наличие графического или цифрового индикатора (дисплея) на электронном блоке, что позволяет считывать показания визуально на месте установки без использования компьютера.

4. Преимущества модели УРСВ-510V

1. Алгоритм коррекции профиля потока: Вязкие жидкости часто текут в ламинарном режиме. УРСВ-510V автоматически учитывает изменение профиля скоростей, что минимизирует погрешность при переходе от турбулентного режима к ламинарному.
2. Ультразвуковой метод: Отсутствие движущихся частей и сужающих устройств внутри трубы. Это исключает потерю давления и износ деталей.
3. Разрезные и накладные датчики:
   • Врезные датчики (ПЭА): Обеспечивают максимальную точность.
   • Накладные датчики: Позволяют монтировать прибор без остановки техпроцесса и врезки в трубу (удобно для аудита).
4. Работа в реверсивном режиме: Измерение расхода в обоих направлениях потока.

5. Сферы применения

• Нефтедобыча и переработка: Учет сырой нефти и мазута на НПЗ.
• Теплоэнергетика: Учет топлива (мазута) на котельных и ТЭЦ.
• Химическая промышленность: Измерение расхода вязких химических реагентов.
• Транспорт: Слив/налив нефтепродуктов в танкеры или цистерны.

Что важно знать при заказе?

Для корректного подбора прибора производителю необходимо предоставить:

1. Диаметр и материал трубы.
2. Диапазон рабочих температур жидкости.
3. Максимальную и минимальную вязкость среды при рабочих температурах.
4. Требуемую точность и тип монтажа (врезной или накладной).

Резюме: ВЗЛЕТ МР УРСВ-510V ц — это надежное промышленное решение для сложных сред, где обычные «водяные» расходомеры будут давать огромную погрешность из-за высокой вязкости продукта.
