Рамка с суппортом DLP Mosaic на 8 модулей для крышки 85мм 010998 Legrand

Ниже приведено подробное описание и технические характеристики для указанной позиции.

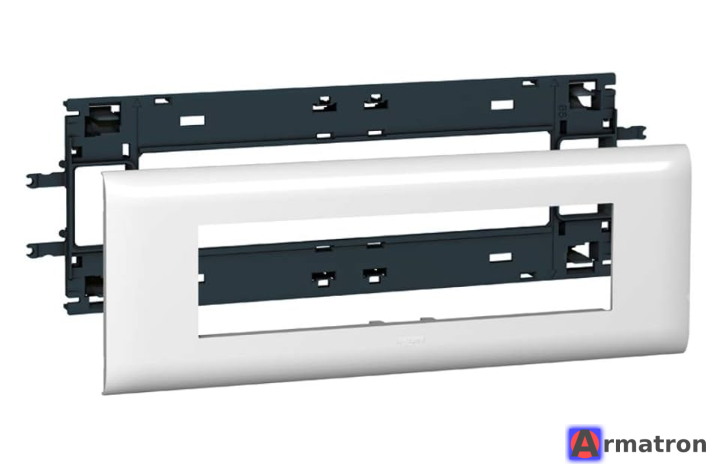

Legrand 010998 — Рамка с суппортом DLP для механизмов Mosaic (8 модулей)

Это монтажный аксессуар, предназначенный для установки электроустановочных изделий серии Mosaic (розетки, выключатели, информационные разъемы) непосредственно в пластиковые кабель-каналы Legrand DLP.

Основные характеристики:

• Артикул производителя: 010998
• Производитель: Legrand (Франция/Россия)
• Серия оборудования: Mosaic / DLP
• Тип изделия: Рамка с суппортом (монтажная коробка в канал).
• Емкость: 8 модулей
  • Важно: В системе Mosaic 1 стандартная электрическая розетка (2К+З) или выключатель занимают 2 модуля.
  • Следовательно, в эту рамку можно установить 4 стандартных поста (например, 4 силовые розетки).
• Совместимость с крышкой: Для кабель-каналов с шириной крышки 85 мм.
• Цвет: Белый (стандартный для офисных кабель-каналов RAL 9003).
• Материал: Ударопрочный глянцевый пластик (не содержит галогенов).

Особенности монтажа и эксплуатации:

1. Назначение: Используется для организации рабочих мест в офисах и коммерческих помещениях, где проводка проложена в настенных коробах (кабель-каналах).
2. Установка: Суппорт защелкивается непосредственно на профиль кабель-канала. Механизмы Mosaic вставляются внутрь суппорта до щелчка.
3. Внешний вид: Рамка закрывает место стыка механизма и крышки кабель-канала, обеспечивая эстетичный законченный вид без щелей.

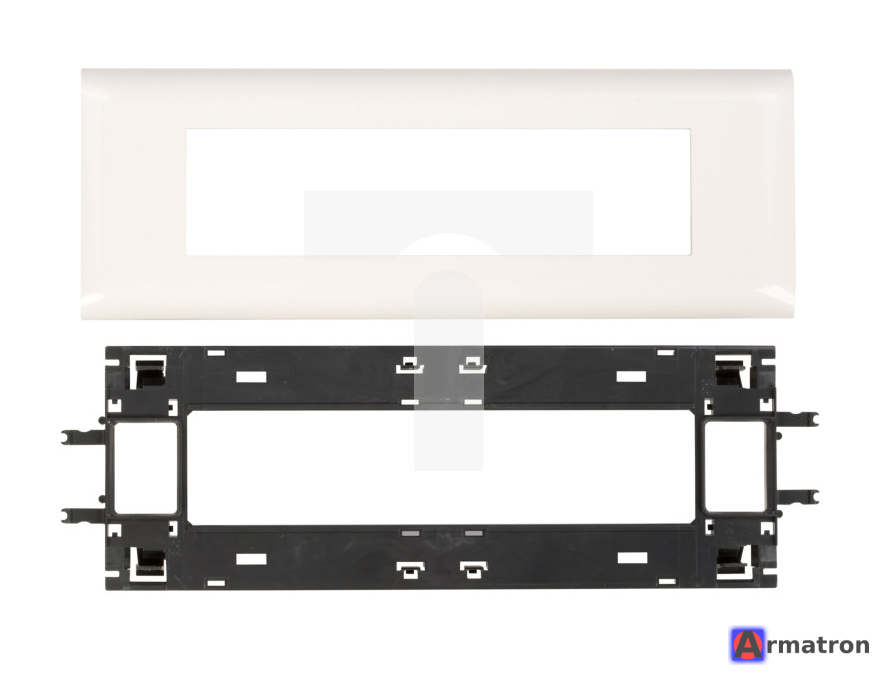

4. Комплектация: Обычно поставляется как единый узел (суппорт + декоративная накладка).
5. Возможность расширения: Если нужно соединить несколько таких рамок в ряд, они стыкуются друг с другом, обеспечивая непрерывную линию розеток.

Пример использования:

Если у вас есть кабель-канал Legrand DLP (например, размером 50x105 мм или 50x195 мм, главное — чтобы ширина крышки была 85 мм), и вам нужно установить блок из 4-х электрических розеток, вам понадобится:

1. Один суппорт 010998.
2. Четыре механизма розеток Mosaic (например, арт. 077440 или аналогичные на 2 модуля каждая).

Если вам нужна техническая документация или помощь с подбором механизмов под эту рамку, дайте знать!
