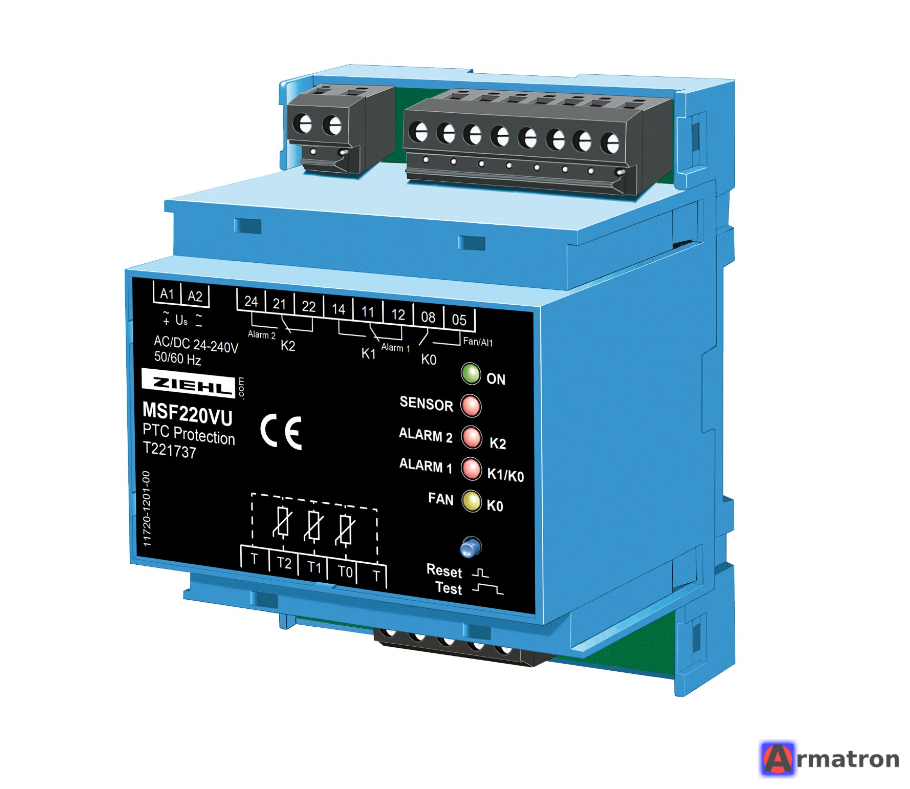

PTC-Резистор реле MSF220VU T221737 AC/DC 24/240В ZIEHL

ZIEHL MSF220VU (артикул T221737) — это высококачественное электронное реле термисторной защиты двигателя. Оно предназначено для мониторинга температуры обмоток электродвигателей, оснащенных встроенными датчиками PTC (позисторами).

Вот подробный обзор характеристик и функций этого устройства:

1. Основное назначение

Реле контролирует сопротивление датчиков PTC, встроенных в обмотки двигателя. Если двигатель перегревается (из-за перегрузки, заклинивания ротора, нарушения охлаждения или высокой температуры окружающей среды), сопротивление датчиков резко возрастает, и реле отключает питание контактора двигателя.

2. Технические характеристики

• Тип: Термисторное реле защиты (PTC-Relay).
• Напряжение питания (VU): Универсальное — AC/DC 24–240 В (50/60 Гц). Это позволяет использовать одну и ту же модель в самых разных сетях.
• Входы для датчиков: Возможность подключения до 6 термисторов (PTC) соединенных последовательно (согласно стандартам DIN 44081 или DIN 44082).
• Выходы: 2 перекидных контакта (2 CO — Change-over).
• Артикул производителя: T221737.

3. Режимы работы и функции

• Контроль неисправностей: Реле отслеживает не только перегрев, но и короткое замыкание или обрыв цепи датчиков (Sensor Short-circuit / Line break monitoring).
• Режимы сброса (Reset):
  • Автоматический сброс: Реле включается само после остывания двигателя.
  • Ручной сброс: Требуется нажатие кнопки на самом приборе или замыкание внешнего контакта (Reset button).
• Кнопка ТЕСТ: Позволяет вручную сымитировать аварию для проверки работоспособности исполнительных цепей.
• Индикация: Светодиоды (LED) на передней панели показывают состояние «Сеть» (On) и «Авария» (Error/Alarm).

4. Преимущества модели MSF220VU

1. Универсальность питания: Диапазон 24-240 вольт делает его пригодным как для промышленной автоматики (24В), так и для стандартных электросетей (220В).
2. Надежность: Продукция ZIEHL (Германия) считается эталоном в области защиты двигателей.
3. Компактность: Устанавливается на стандартную DIN-рейку (ширина корпуса обычно 22.5 мм).
4. Безопасность: Работает по принципу "закрытого тока" (fail-safe) — если питание самого реле пропадет, выходные контакты разомкнутся, и двигатель остановится.

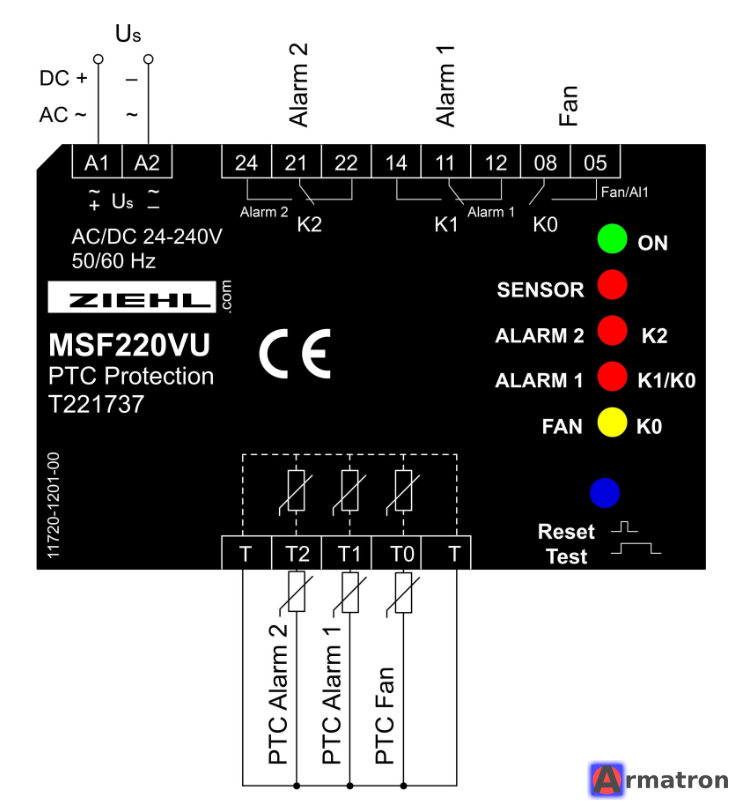

5. Схема подключения (типовая)

• A1, A2: Питающее напряжение.
• T1, T2: Цепь датчиков PTC (в двигателе).
• 11-12-14 / 21-22-24: Выходные контакты для цепи управления контактором.
• Y1, Y2: Внешний сброс (Reset) или перемычка для выбора режима автосброса.

Где применяется?

• Насосные станции.
• Компрессоры.
• Вентиляционные системы.
• Конвейерные линии.
• Подъемные механизмы.

Это надежное решение для предотвращения дорогостоящего ремонта двигателя из-за сгорания обмоток.
