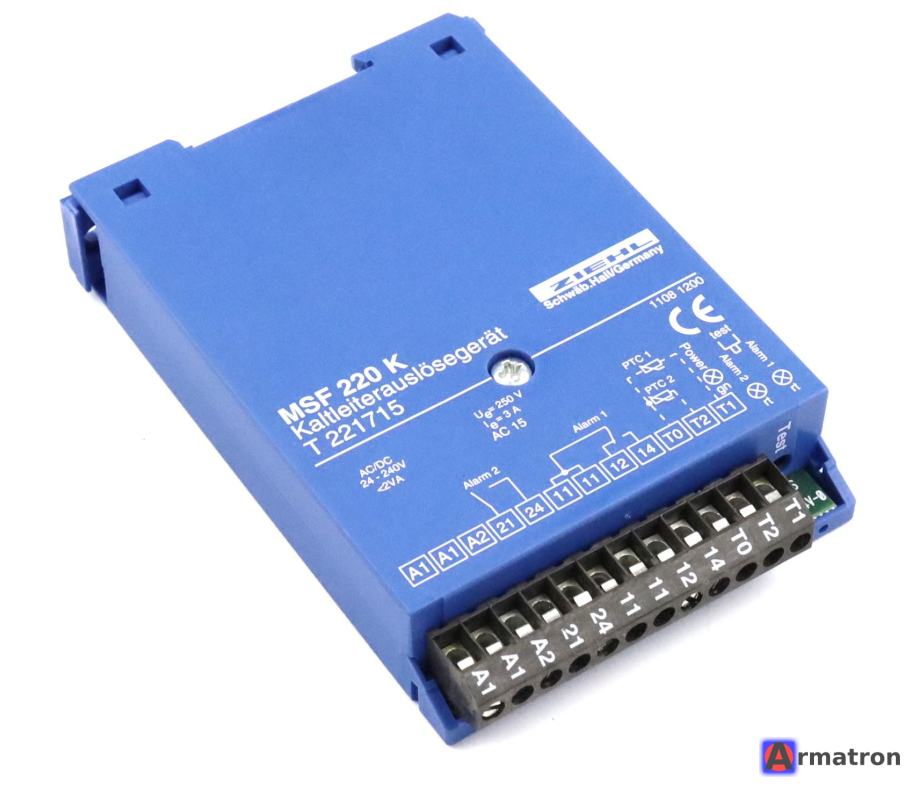

PTC-Резистор реле MSF220K T221715 Ziehl

Ziehl MSF220K (артикул T221715) — это специализированное реле термисторной защиты двигателя (PTC-резисторное реле). Оно предназначено для контроля температуры обмоток электродвигателя с помощью встроенных в них датчиков PTC (позисторов).

Вот подробный обзор этого устройства:

1. Назначение

Реле MSF220K используется для защиты двигателей от:

• Перегрузки.
• Заклинивания ротора.
• Нарушения охлаждения.
• Частых пусков и остановок.

В отличие от тепловых реле, которые измеряют ток, MSF220K реагирует на реальную температуру внутри двигателя, что делает защиту более надежной.

2. Основные характеристики (модель T221715)

• Тип устройства: Термисторное реле (PTC-реле).
• Напряжение питания: Обычно 220–240 В переменного тока (AC
• Датчики: Подключение до 6 датчиков PTC, соединенных последовательно (согласно стандарту DIN 44081/44082).
• Выходные контакты: 1 или 2 перекидных контакта (в зависимости от модификации,
• Функция сброса (Reset): У этой модели есть встроенная кнопка сброса на передней панели, а также возможность подключения внешней кнопки дистанционного сброса.
• Контроль неисправности: Реле отключается не только при перегреве, но и при обрыве цепи датчиков или коротком замыкании в линии датчиков.

3. Принцип работы

1. Реле постоянно измеряет сопротивление цепи датчиков PTC.
2. При нормальной температуре сопротивление низкое (до 1.5 кОм).
3. При достижении критической температуры сопротивление PTC резко возрастает (выше 3-4 кОм).
4. Реле размыкает цепь управления контактором, останавливая двигатель.
5. Светодиодная индикация:
   • Зеленый LED: Питание подано.
   • Красный LED: Авария (перегрев или неисправность датчика).

4. Подключение (типовое)

• A1, A2: Напряжение питания (230V).
• T1, T2: Вход для подключения цепи датчиков PTC.
• 11, 12, 14: Выходные контакты (11 — общий, 12 — НЗ, 14 — НО). При аварии контакт 11-14 размыкается.
• Y1, Y2: Клеммы для дистанционного сброса (Reset).

5. Преимущества модели MSF220K

• Надежность: Ziehl — немецкий бренд, известный высоким качеством промышленной электроники.
• Компактность: Ширина корпуса обычно составляет всего 22.5 мм (монтаж на DIN-рейку).
• Универсальность: Подходит для любых двигателей (насосы, вентиляторы, компрессоры), в которых установлены PTC-датчики.
