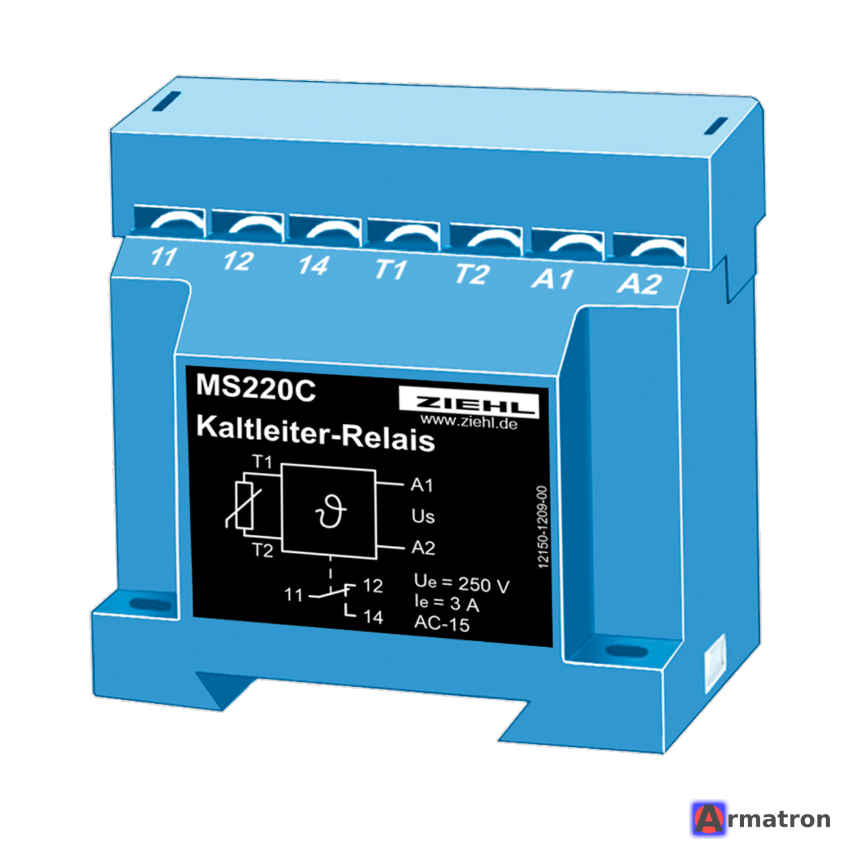

PTC-Резистор реле MS220C T221804 Ziehl

Реле Ziehl MS220C (артикул T221804) — это специализированное устройство защиты двигателя, предназначенное для контроля температуры обмоток с помощью PTC-резисторов (термисторов).

Ниже приведен подробный обзор характеристик и функций этой модели:

1. Назначение

Реле MS220C используется для защиты электродвигателей, трансформаторов и другого оборудования от перегрева. Оно срабатывает, когда сопротивление встроенных в обмотки PTC-датчиков резко возрастает при достижении критической температуры.

2. Основные характеристики (модель T221804)

• Тип устройства: Термисторное реле защиты (PTC-реле).
• Напряжение питания (Us): AC/DC 24–240 В (универсальное питание, удобное для большинства шкафов управления).
• Вход для датчиков: Возможность подключения от 1 до 6 PTC-термисторов, соединенных последовательно.
• Выходные контакты: 2 перекидных контакта (2 Change-over contacts / 2 ПК).
• Функция памяти (сброс): Индекс «С» в названии обычно указывает на компактное исполнение или наличие определенных функций сброса. Модель имеет кнопку сброса (Reset) на передней панели и возможность подключения внешнего сброса.

3. Технические параметры срабатывания

• Порог срабатывания (остановка): > 3.6 кОм – 4.0 кОм.
• Порог возврата (гистерезис): < 1.5 кОм – 1.65 кОм.
• Контроль короткого замыкания: Реле переходит в состояние ошибки, если сопротивление в цепи датчика падает ниже ~20 Ом (защита от повреждения кабеля).
• Контроль обрыва цепи: Если провод к датчику оборван, реле также сработает (безопасный режим).

4. Индикация и управление

• Зеленый светодиод (Ready/Power): Питание подано, устройство готово к работе.
• Красный светодиод (Alarm/Fault): Перегрев или неисправность цепи датчика.
• Кнопка Reset: Для ручного сброса ошибки после того, как двигатель остыл.

5. Преимущества модели Ziehl MS220C

1. Универсальность: Работает с любыми стандартными PTC-датчиками по стандарту DIN 44081/44082.
2. Широкий диапазон питания: Не нужно подбирать реле строго под 230В или 24В.
3. Компактность: Монтаж на стандартную DIN-рейку 35 мм (ширина корпуса обычно около 22.5 мм).
4. Надежность: Ziehl — немецкий бренд, специализирующийся на устройствах мониторинга, что гарантирует высокую точность.

Типовая схема подключения (ориентировочно):

• A1, A2: Питание (24-240V AC/DC).
• T1, T2: Подключение цепи PTC-резисторов.
• 11, 12, 14: Первый выходной контакт (общий, НЗ, НР).
• 21, 22, 24: Второй выходной контакт.
• Y1, Y2: Клеммы для выносной кнопки сброса (если предусмотрено).

Применение

Чаще всего встречается в системах вентиляции, насосных станциях и на промышленных станках, где двигатели работают в тяжелых режимах (частые пуски, возможность заклинивания вала, работа с частотным преобразователем).
