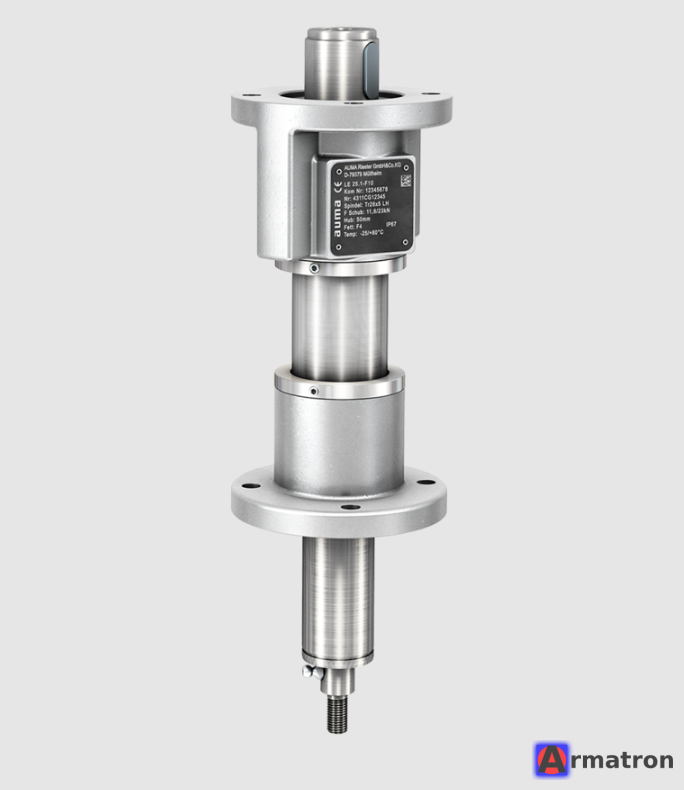

Прямоходный механизм LE12.1 100мм TR26X5-LH AUMA

Это описание технических характеристик прямоходного механизма (линейного модуля) производства компании AUMA.

Данное устройство используется в комбинации с многооборотными электроприводами (обычно серии SA) для преобразования вращательного движения (крутящего момента) в поступательное движение (осевое усилие) для управления регулирующими клапанами.

Вот подробная расшифровка маркировки LE12.1 100мм TR26X5-LH:

1. Расшифровка маркировки

• LE: Тип устройства — Linear Unit (Линейный модуль / Прямоходный механизм).
• 12.1: Типоразмер механизма. Указывает на класс мощности (максимальное осевое усилие).
  • Для справки: Максимальное усилие для LE 12.1 обычно составляет 11,2 кН (килоньютонов).
• 100 мм: Длина хода штока (Stroke). Это означает, что механизм может выдвигать или втягивать шток на расстояние до 100 мм.
• TR26X5-LH: Характеристики резьбы штока (винта):
  • TR: Трапецеидальная резьба (Trapezoidal).
  • 26: Номинальный диаметр резьбы в мм.
  • 5: Шаг резьбы в мм.
  • LH: Левая резьба (Left Hand). Это стандарт для большинства запорных клапанов (при вращении привода по часовой стрелке шток должен двигаться вниз на закрытие).

2. Технические особенности

• Назначение: Устанавливается на фланец многооборотного привода (например, AUMA SA 07.2 или SA 07.6).
• Принцип действия: Привод вращает гайку внутри механизма LE, что заставляет шток с резьбой TR26x5 двигаться вверх или вниз.
• Крепление к арматуре: Снизу механизм имеет фланец для стыковки с клапаном (обычно по стандарту DIN или специальный).
• Сцепление: На конце штока обычно предусмотрена резьба или муфта для соединения со штоком клапана.

3. Важная информация для заказа или замены

Если вы ищете эту деталь для замены, обратите внимание на следующие моменты:

1. Присоединительные размеры: Даже если модель LE12.1 совпадает, нижний фланец (который крепится к клапану) и конец штока могут иметь разные исполнения в зависимости от конкретного клапана.
2. Заводской номер (Kom.-Nr): У AUMA каждое изделие имеет уникальный 8-значный номер (Com. No / Kommissions-Nr). Если вам нужна точная копия, лучше всего заказывать её, назвав этот номер производителю или дилеру.

Краткое резюме:
Это линейный блок с усилием до 11 кН, ходом 100 мм и штоком с левой трапецеидальной резьбой 26х5 мм, предназначенный для автоматизации седельных регулирующих клапанов.
