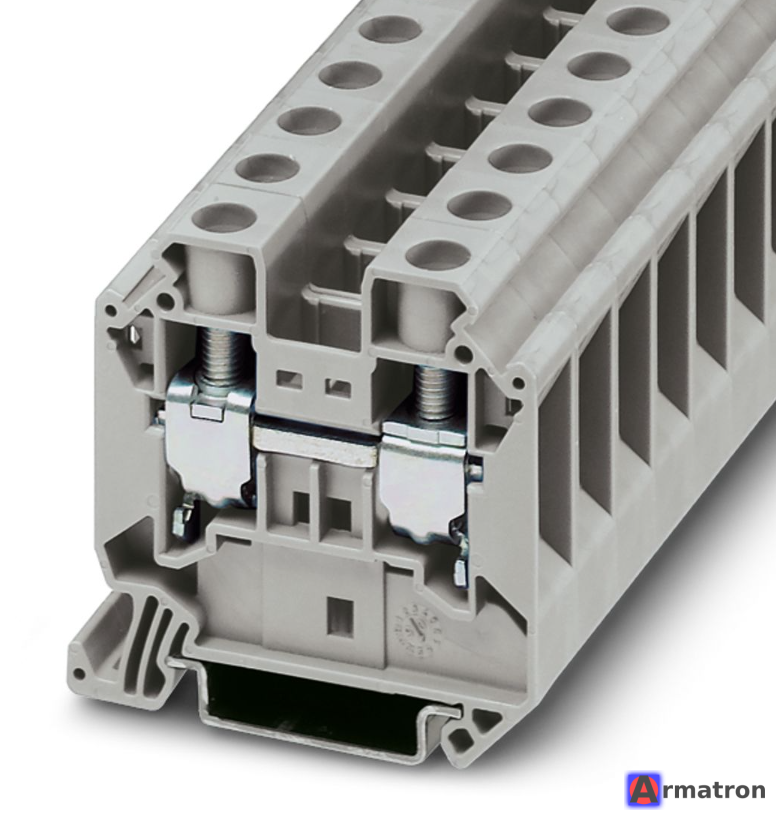

Проходные клеммы UT 16 3044199 Phoenix Contact

Клемма UT 16 (артикул 3044199) производства Phoenix Contact — это мощная проходная винтовая клемма, предназначенная для работы с проводниками больших сечений. Она входит в серию CLIPLINE complete и является одной из самых популярных моделей для промышленных электрошкафов.

Ниже приведены подробные технические характеристики и особенности этой модели:

Основные технические характеристики (3044199)

• Тип зажима: Винтовой (M5).
• Номинальное сечение: 16 мм².
• Возможности подключения:
  • Жесткий провод (одножильный): 1,5 мм² — 25 мм².
  • Гибкий провод (многожильный): 1,5 мм² — 16 мм².
  • Гибкий провод с кабельным наконечником: 1,5 мм² — 16 мм².
• Номинальный ток:
  • 76 А (при сечении 16 мм²).
  • Максимальный ток нагрузки: 101 А (при подключении провода 25 мм²).
• Номинальное напряжение: 1000 В.
• Габариты:
  • Ширина: 12,2 мм.
  • Длина: 54,4 мм.
  • Высота (на рейке NS 35/7,5): 55 мм.
• Цвет: Серый.
• Материал корпуса: Полиамид (PA 6.6), класс горючести V0 по UL 94.

Ключевые особенности и преимущества

1. Надежность соединения: Винтовой зажим с принципом Re-Lex (защита от самоотвинчивания) обеспечивает стабильный контакт даже в условиях вибрации.
2. Многопроводное подключение: Допускается подключение двух проводников одинакового сечения в один зажим (от 4 до 6 мм²).
3. Универсальность: Клемма устанавливается на стандартную DIN-рейку NS 35/7,5 или NS 35/15.
4. Система перемычек: Поддерживает установку вставных перемычек серии FBS, что позволяет быстро распределять потенциал между соседними клеммами.
5. Взрывобезопасность: Имеет сертификаты для использования в зонах Ex (ATEX, IECEx).

Сопутствующие аксессуары (приобретаются отдельно)

Для полноценного монтажа вам могут понадобиться:

• Торцевая крышка: D-UT 16 (артикул 3047206) — закрывает открытую сторону последней клеммы в ряду.
• Перемычки: Серия FBS 2-12 (артикул 3005950) для объединения двух клемм.
• Маркировка: Высокая маркировка ZB 12 (арт. 0812121) для нумерации контактов.
• Держатели (конечные стопоры): Например, E/AL-NS 35 для надежной фиксации группы клемм на рейке.

Где применяется?

Клеммы UT 16 обычно используются в вводно-распределительных устройствах (ВРУ), силовых шкафах и щитах автоматики для подачи питания и распределения высоких токов на узлы системы.

Если вам нужны чертежи, 3D-модели или сертификаты, их можно найти на официальном сайте Phoenix Contact по артикулу 3044199.
